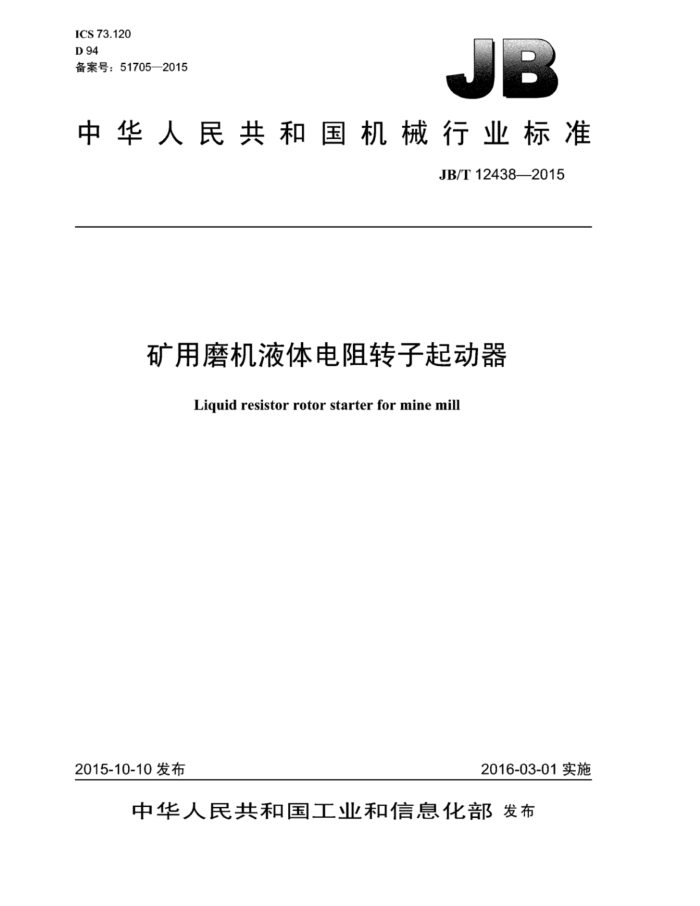

ICS73.120 D 94 备案号：51705—2015
中华人民共和国机械行业标准
JB/T12438—2015
矿用磨机液体电阻转子起动器
Liquid resistor rotor starter for mine mill
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准
矿用磨机液体电阻转子起动器
JB/T124382015
+
机械工业山版社山版发行北京市百万庄人街22号
邮政编码：100037
+
210mm×297mm*1.25印张-36千字
2016年7月第1版第1次印刷
定价：21.00元
*
书号：1511113329 网址：http://www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12438—2015
目 次
前言 1 范围
I
规范性引用文件. 术语和定义..
2
3
4 型式与基本参数... 4.1 工作原理. 4.2 产品型号.. 4.3 基本参数.. 5技术要求. 5.1 使用环境条件 5.2 总体要求. 5.3 电联结.... 5.4 开关元器件 5.5 导线和电缆的选择和配线 5.6 结构. 5.7 接地. 5.8 电气间隙与爬电距离 5.9 绝缘电阻. 5.10 介电强度... 5.11 电击的防护 5.12 温升. 5.13 保护功能.. 5.14 机械特性 5.15 噪声.. 5.16 电磁兼容性
2
一
4 4
6 6
6
试验方法 6.1 试验环境.. 6.2 外观检验 6.3 接地检测， 6.4 起动器结构检验 6.5 介电强度试验 6.6 通电操作试验.. 6.7 电气性能试验. 6.8 温升试验 6.9 外壳防护等级试验， 6.10 电器绝缘电阻试验， 6.11 电气间隙、爬电距离的测量 6.12 机械特性检验.
6
F JB/T12438—2015
6.13保护功能试验 6.14 噪声试验 6.15电磁兼容性试验 7检验规则 7.1 检验分类... 7.2 出厂检验. 7.3 型式检验.. 8标志、包装、运输和贮存 8.1 标志. 8.2 包装.. 8.3 运输.. 8.4 贮存. 附录A（资料性附录） 主电路的电联接 A.1 主电路的电联结... A.2 主电路元件多级并联使用..
10 10 10
0
10 11 11
11 12 12 13 13 13
图A.1 液体电阻串接电动机转子回路图图A.2 一相单极开关的连接方式图A.3 相两极开关的连接方式图A.4 一相三极开关的连接方式
13 14 14 14
基本参数表2# 接地导体尺寸表3电气间隙与爬电距离表4主回路1min工频耐受电压试验标准表5设备内部各部件的温升表6出厂检验项目表A.1多级并联使用时承载电流的换算表
表1
10 13
II JB/T12438—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：大力电工襄阳股份有限公司。 本标准主要起草人：余龙海、王文武、毛亚锋、朱劲松、王亚东本标准为首次发布。
III JB/T12438—2015
矿用磨机液体电阻转子起动器
1范围
本标准规定了矿用磨机液体电阻转子起动器的术语和定义、型式与基本参数、技术要求、试验方法、 检验规则，标志，包装，运输和忙存。
本标准适用于串接在矿用磨机用绕线式交流异步电动机转子回路中的，实现矿用磨机平滑起动的液体电阻转子起动装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1912008包装储运图示标志 GB/T3797—2005电气控制设备 GB/T4025人机界面标志标识的基本和安全规则指示器和操作器件的编码规则 GB42082008外壳防护等级（IP代码） GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T5465.2电气设备用图形符号第2部分：图形符号 GB7947人机界面标志标识的基本和安全规则导体颜色或字母数字标识 GB/T11022一2011高压开关设备和控制设备标准的共用技术要求 GB/T13384—2008机电产品包装通用技术条件 GB14048.4一2010低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触
器和电动机起动器（含电动机保护器）
JB/T9659.1低压成套开关设备和控制设备用接线端子排第1部分：组合型和底座封闭型接线端子排
3术语和定义
下列术语和定义适用于本文件。
3.1
液体电阻liquidresistance 常温下以液态形式存在的导电体。
3.2
液体电阻转子起动器liquid resistorrotorstarter 一种三相对称液体电阻器，包括切换等部件，串接于绕线电动机转子回路，通过传动控制调节液体
电阻值，实现电动机起动的成套装置。 3.3
电极板 electrodeplate 浸于电解液中，承载电流的板状导电体。 JB/T12438—2015
3.4
液体电阻箱liquidresistancebox 一种承载液体电阻的绝缘箱体。
3.5
液体电阻箱的热容量 liguid resistance box thermal capacity 在设定起动电流下，经过规定的起动次数，使得最小容积的液体电阻箱内的液体电阻温度不超过
70℃时，其所产生的热量。 3.6
起动时间 可starting time 从接收到起动命令，至旁路开关短接的间隔时间。
3.7
连续起动次数 continuous starting number of times 在温升不超过35C条件下，起动器起动电动机，经过起动-起动成功-停止的连续循环次数。
4型式与基本参数
4.1工作原理
矿用磨机液体电阻转子起动器（以下简称起动器）在系统起动时电阻值最大，通过机械传动装置使导电液体中两平行极板的距离渐减小直至为零，从而使串入电动机转子回路中的电阻值由最大逐新平滑减小为零，以实现电动机转速逐渐平滑达到额定转速，实现绕线式大中型电动机的重载平滑起动。 4.2产品型号
起动器的产品型号表示方法应符合以下要求。 YPOO-OOO
结构型式代号（X一一柜体，G一 箱体，X可不注）辅助代号（可组合使用）
K一一配低压电动机一次回路 B—短接触器为真空开关 C采用PLC控制
额定功率（1000kW）设计序号起动器（起）电阻（电）液体（液）
示例：适用电动机的功率为1000kW及以下，采用柜体式结构的矿用磨机液体电阻转子起动器标记为：
YDQ5-1液体电阻转子起动器
4.3基本参数 4.3.1额定电压
额定电压为AC660V、AC1140V。
2 JB/T12438—2015
4.3.2 控制回路电压
控制回路电压为AC380V/220V，50Hz。 4.3.3 3控制电路频率
控制电路频率为50Hz。 4.3.4基本参数
起动器基本参数应符合表1的规定。
表1基本参数
额定功率 IkW 200 400 600 1 000 2 000 3000 4 000 6 000
起动时间
液体电阻最高温度
型号 YDQ-0.20 YDQO-0.40 YDQ-0.6 YDQ-1 YDQ-2 YDQ-3 YDQ-4 YDQ-6
连续起动次数
℃
s
40
≥3
≤70
5 技术要求
5.1 使用环境条件 5.1.1 1正常使用环境 5.1.1.1 安装条件
起动器应为户内安装，并能在5.1.1规定的使用条件下正常工作。如果起动器中使用的元件不适用
于这些条件，应采取适当的措施以保证其正常工作。 5.1.1.2周围空气温度
周围空气温度不高于40℃，并且24h内平均温度不高于35℃，不低于-5℃。 5.1.1.3海拔
海拨不超过2000m。 5.1.1.4大气条件
无可燃，爆炸性介质，无腐蚀性气体或盐雾，无导电性尘埃。相对空气温度（20土5）℃时，空气最大相对湿度不超过90%。 5.1.1.5安装场所
安装场所无显著摇动和冲击振动，安装倾斜度不大于15°。
