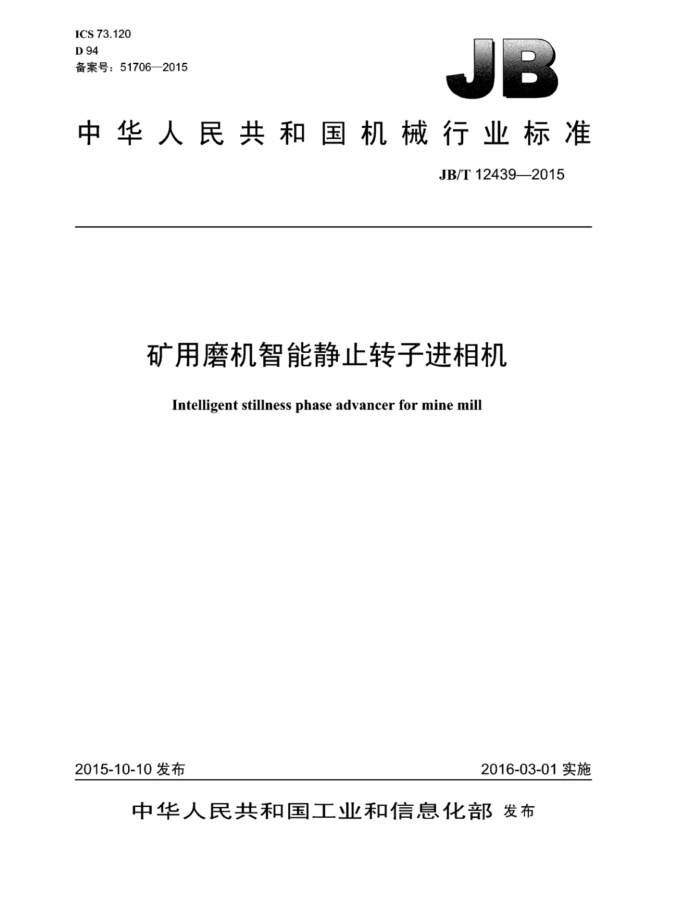

ICS73.120 D 94 备案号：51706—2015
中华人民共和国机械行业标准
JB/T12439—2015
矿用磨机智能静止转子进相机
Intelligent stillness phase advancer for mine mil
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准
矿用磨机智能静止转子进相机
JB/T124392015
机械工业出版社出版发行北京市市万庄大街22号
邮政编码：100037
+
210mmX×297mm1印张·32T字 2016年7第1版第1次印刷
定价：18.00元
*
书号：1511113330 网址：http://www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T124392015
目 次
前言 1 范围
1
规范性引用文件. 3 术语和定义 4 型式与基本参数
2
技术要求. 6 试验方法
5
检验规则.. 8标志、包装、运输和贮存附录A（资料性附录） 进相机的电联接。
7
10 .12
图1异步电动机电流相量图图2功率因数补偿试验图图A.1进相机一般接线图图A.2进相机串接在绕线式交流异步电动机的转子回路中的接线方式
2
.12 12
表1 基本参数表2出厂检验项目
10 JB/T12439—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：大力电工襄阳股份有限公司。 本标准主要起草人：余龙海、吴修君、毛亚锋、曾瑛。 本标准为首次发布。
II JB/T124392015
矿用磨机智能静正转子进相机
1范围
本标准规定了矿用磨机智能静止转子进相机的术语和定义、型式与基本参数、技术要求。试验方法、 检验规则，标志，包装，运输和忙存。
本标准适用于串接在矿用磨机用绕线式交流异步电动机转子回路中用以改善电动机功率因数的智能静止转子进相机（以下简称进相机）
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1912008包装储运图示标志 GB/T2900.1电工术语基本术语 GB/T3797—2005电气控制设备 GB/T4025 人机界面标志标识的基本和安全规则指示器和操作器件的编码规则 GB4208 外壳防护等级（IP代码） GB/T4588.1 无金属化孔单双面印制板分规范 GB/T4588.2有金属化孔单双面印制板分规范 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB5465.2一2008电气设备用图形符号第2部分：图形符号 GB7947人机界面标志标识的基本和安全规则导体颜色或字母数字标识 GB/T13384 机电产品包装通用技术条件 JB/T9659.1低压成套开关设备和控制设备用接线端子排第1部分：组合型和底座封闭型接线端
子排
3术语和定义
GB/T2900.1界定的以及下列术语和定义适用于本文件。
3.1
进相机 phase advancermachine 一种串接于绕线式异步电动机转子回路中的，用以提高电动机运行功率因数的补偿设备。
3.2
智能静止转子进相机intelligentstillnessphaseadvancer 由逆变变压器、晶闸管及其触发系统、微机控制系统等组成的一种静止（装置不转动）转子进相机
3.3
进相 proceed 将串入绕线式异步电动机转子回路的进相机进行投入工作，使转子回路中电压和电流相位差减小的
一种动作。
1 JB/T12439—2015
4型式与基本参数
4.1工作原理
进相机通过检测电动机转子回路电流的变化，经过控制器的智能化处理，能自动跟踪电动机转速的
变化，控制变频器把50Hz的交流市电转变成与异步电动机的转子电流频率相同的电势Ef并施加到绕线式异步电动机的转子绕组上，以改变电动机的转子和定子电流的相位。进相机能使异步电动机的功率因数cos@提高（见图1），减少从电网吸取的无功功率，降低定子电流。
cos低
COS高
说明： la 励磁电流： 1- 定子电流： i2 转子电流： -12 反向转子电流： Ui 定子电压： E 电动势： -E 反向电动势： E2 转子电动势： - E2 反向转子电动势：
U.D
O.
O
日
相位角：定子相位角：
EE
E
IE
p2 定子相位角： EE 附加电动势。
a)不接转子进相机
b)接入转子进相机
图1异步电动机电流相量图
4.2产品分类 4.2.1风冷式进相机
使用空气作为介质来散热的进相机。 4.2.2水冷式进相机
使用水作为介质来散热的进相机。 4.3产品型号表示方法
产品型号表示方法如下： SP M 1□-□
冷却方式（W- 水冷A- 一强制风冷，强制风冷可不注）电动机额定转子电流，单位为安（A）设训序号调制相位静止
2 JB/T12439—2015
示例：设计序号为5，额定转子电流为1000A（可以适用于转子电流为1000A及以下的矿用绕线式异步电动机），采用
强制风冷冷却方式的静止转子进相机标记为：
SPM5-1000 智能静止转子进相机
4.4基本参数 4.4.1 适用电动机容量
适用容量（75-7000）kW的绕线式交流异步电动机。 4.4.2 提升功率因数
使用进相机电动机功率因数不低于0.92。 4.4.3 额定电压
额定电压为AC380V、AC690VAC1140V。 4.4.4 4额定电流
额定电流为400A600A800A1000A1200A1500A2000A2500A 4.4.5 降低电动机定子电流
降低绕线式交流异步电动机定子电流不小于5%。 4.4.6 ：控制回路电压
控制回路电压AC380/220，50Hz。 4.4.7 进相机基本参数
进相机基本参数见表1。
表1基本参数
进相机
适配绕线式异步电动机
功率kw （参考参数） 75~380 95~1000 ≤1250 ≤1600 ≤2 000 ≤3500 ≤6000 ≤7000
额定电流
型号
A 400 600 800 1 000 1 250 1 500 2 000 2 500
SPM-400 SPM-600 SPM-800 SPM-1000 SPM-1200 SPM-15000 SPM-2000 SPM-2500
3 JB/T12439—2015
5 技术要求
5.1使用环境条件 5.1.1正常使用环境 5.1.1.1安装条件
进相机应为户内安装，并能在5.1.1规定的使用条件下正常工作。如果装置中使用的元件不适用于这些条件，应采取适当的措施以保证其正常工作。 5.1.1.2周围空气温度
周围空气温度不高于40℃，并且24h内平均温度不高于35℃，不低于-5℃。 5.1.1.3海拨
海拔不超过1000m。海拔高于1000m处使用的进相机，应按照制造厂与用户之间的协议进行设计和使用。 5.1.1.4大气条件
相对空气温度（20土5）℃时，空气最大相对湿度不超过90%。 5.1.1.5安装场所
周围介质无爆炸及易燃危险，无足以损坏绝缘、腐蚀金属的气体，无导电尘埃。安装点无剧烈振动及颠簸，安装倾斜度不大于5°。 5.1.1.6交流输入电源
交流输入电源应符合GB/T37972005中4.2.5的规定
5.1.2特殊使用环境
当超出上述任一使用条件时为特殊使用环境。对特殊使用环境，用户应在订货时向制造厂提出，并协商解决由此带来的相关问题。 5.2冷却 5.2.1进相机应有散热装置，可采用强制风冷或水冷。为保证正常的冷却，需要在进相机内部或者在安装的场所采取特别的预防措施时，制造厂应提供必要的资料。 5.2.2采用强制风冷的进相机，进风入口处应装有过滤装置，以滤除空气中的尘埃，或者采用经过过滤的空气作为进风。 5.2.3进相机采用水冷时，冷却水系统必须装有过滤装置，冷却水循环系统不得采用铁制品（不锈钢除外），推荐采用塑料尼龙制品的热交换器件。 5.3总体要求 5.3.1进相机的使用应能提高电动机功率因数，降低电动机一次电流。 5.3.2所有元器件应符合各自相关标准的规定，制造厂应优先选用标准元器件。 5.4开关元器件 5.4.1设备中所装用的元器件应符合各元器件自身的相应标准。所有元器件的选用应符合相应产品技
4
