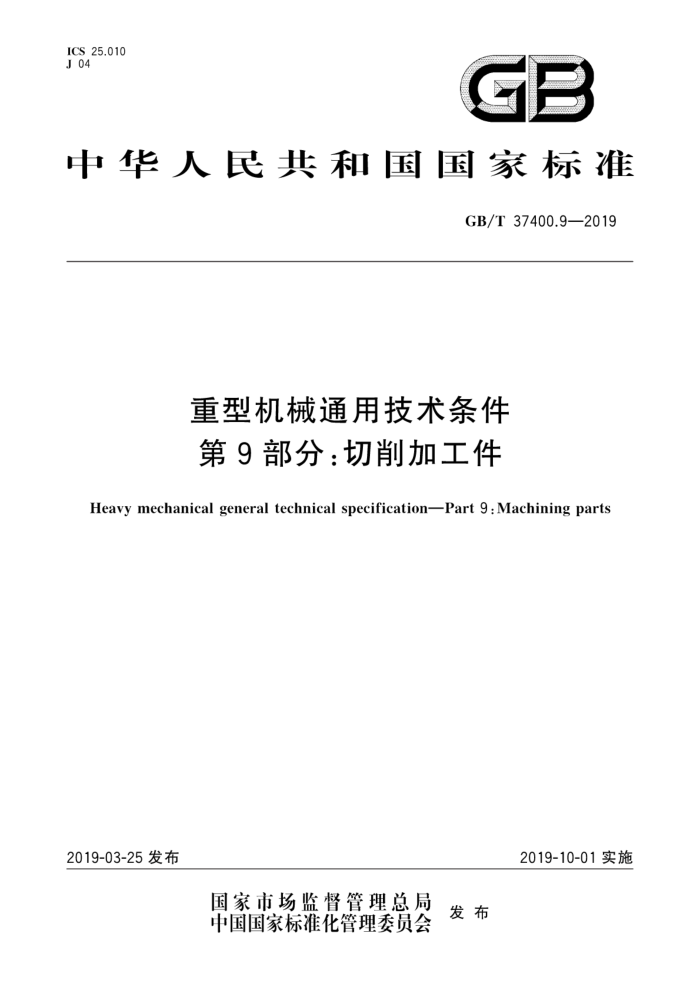

ICS 25.010 J 04
GB
中华人民共和国国家标准
GB/T 37400.9—2019
重型机械通用技术条件第9部分：切削加工件
Heavy mechanical general technical specification-Part 9 : Machining parts
2019-10-01实施
2019-03-25发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T37400.9—2019
目 次
前言
范围 2 规范性引用文件 3 一般要求未注公差
1
4.
键槽对称度未注公差螺孔和光孔未注位置度公差螺纹
5
中
8 中心孔
未注表面粗糙度 10 工件边缘 11 深孔钻削中的孔中心偏移 12 允许按刀具形状加工的规定
9
图1 回转体零件未注倒角图2 零件未注倒圆图3外边缘，无毛刺，磨损一0.1mm～ -0.3mm 图4 内边缘，过渡至0mm~十0.5mm 图5 倒圆和棱角可采用的刀具轮廓.· 图 6 几种可能的钻头端面形状图7 埋头孔平面形状图8 阶梯孔的钻头选用实例
表1 未注倒角尺寸表2 未注倒圆尺寸表3 长度尺寸的未注极限偏差表4 倒圆半径和倒角高度的未注极限偏差表 5 角度（倾斜度）尺寸的未注极限偏差表6 直线度和平面度的未注公差表7垂直度未注公差表8 对称度未注公差表9 同轴度和跳动未注公差表10 键槽对称度未注公差 GB/T37400.9—2019 表11 螺孔未注位置度公差表12 光孔未注位置度公差表13 未注表面粗糙度 -++.--.*-++.----+---++++++++-++-
C
E.E....... ...
II GB/T37400.9—2019
前言
GB/T37400《重型机械通用技术条件》分为16个部分：
第1部分：产品检验；第2部分：火焰切割件；第3部分：焊接件；
一第4部分：铸铁件；
第5部分：有色金属铸件；第6部分：铸钢件；第7部分：铸钢件补焊；第8部分：锻件；第9部分：切削加工件：第10部分：装配；第11部分：配管；第12部分：涂装；第13部分：包装；一第14部分：铸钢件无损探伤；第15部分：锻钢件无损探伤；第16部分：液压系统。
本部分为GB/T37400的第9部分本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国冶金设备标准化技术委员会（SAC/TC409）提出并归口。 本部分起草单位：中信重工机械股份有限公司，中冶陕压重工设备有限公司，上海电气上重碾磨特
装设备有限公司、衡阳中钢衡重设备有限公司、太原重工股份有限公司、中国一重集团有限公司、泰尔重工股份有限公司、中国重型机械研究院股份公司、二重（德阳）重型装备有限公司。
本部分起草人：刘景兰、张志勇、王智敏、杨学军、黄鹏鹏、张辉、朱志荣、程升、赵盛琨、李勇、肖体云、 杨菲、左开红、曹益忠、谭加、李雪民、曹桂月、夏清华、杨丰产、夏娟、孙向阳、刘世彬、刘洪洪、
II GB/T37400.9—2019
重型机械通用技术条件第9部分：切削加工件
1范围
GB/T37400的本部分规定了切削加工的一般要求和未注公差，对键槽、孔径和孔距、中心孔、未注表面粗糙度以及允许选用的刀具形状等提出了具体要求
本部分适用于重型机械产品零件的切削加工。其他产品零件的切削加工也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3普通螺纹收尾、肩距、退刀槽和倒角 GB/T197—2003普通螺纹公差 GB/T1184—1996形状和位置公差未注公差值 GB/T1804—2000 般公差未注公差的线性和角度尺寸的公差 GB/T 5277 紧固件螺栓和螺钉通孔
3一般要求
3.1零件加工后应符合产品图样和技术文件及本部分的要求。 3.2零件应按工序检查、验收，在前道工序检查合格后方可转人下道工序。 3.3铸钢件，铸铁件，有色金属铸件，锻件加工时如发现有砂眼、缩孔，夹渣、裂纹等缺陷时，在不降低零件强度和使用性能的前提下，允许按照相关标准的有关规定修补，经检验合格后方可继续加工。 3.4加工后的零件不准许有毛刺，除产品图样有要求外，不准许有尖棱、尖角，涉及密封配合面和应力集中区域的倒棱、倒圆的尺寸应在产品图样中明确规定：
零件图样中未注明倒角时，应按图1和表1的规定倒角，非回转体类零件的倒角按照表1执行，主参数D(d)取倒角相邻两几何要素中较短者。
CX45"
D
CX45°
CX45
1
a)
b)
说明： d D 内圆直径： C 倒角高度。
外圆直径：
图1回转体零件未注倒角
1 GB/T37400.9—2019
表1未注倒角尺寸
单位为毫米
主参数及倒角高度主参数D(d)
尺寸范围 100~1000 0.5 ~ 2
≤100 0.3~0.5
>1000 2 ~～3
倒角高度C
零件图样中未注明倒圆尺寸又无清根要求时，应按图2和表2的规定倒圆，非回转体类零件的倒圆尺寸按照表2执行，主参数d取圆角相邻两几何要素中较短者
C
a)
b)
说明： did 外圆直径； D1D 内圆直径：
倒圆半径。
R.
图2零件未注倒圆
表2未注倒圆尺寸
单位为毫米
主参数及倒角半径主参数 D-Di (d-di) 主参数 D(d) 圆角半径 R(r)
主参数尺寸范围
4 >412 >12～30 >30~80 ≥80~140 ≥140~200 >200~320 >300~500
>3~10>10~30>30~80 80-260 260-630>630-1000 ≥1000--1600 >1600~2500
1O
12
0.4
20
8
2
4
注：D一D，相邻两内圆直径差值：d一d，相邻两外圆直径差值
3.5精加工后的零件不准许直接摆放在地面上，应采取必要的支撑、保护措施。加工面不准许有锈蚀和影响性能、寿命或外观的磕碰、划伤等缺陷。 3.6精加工后的配合面、摩擦面和定位面等工作表面不准许打印标记。 3.7 精加工后的配合面、齿面不应有因切削加工引起的退火、发蓝、变色的现象。 3.8 最终工序为热处理的零件，热处理后表面不应有氧化皮。
2
