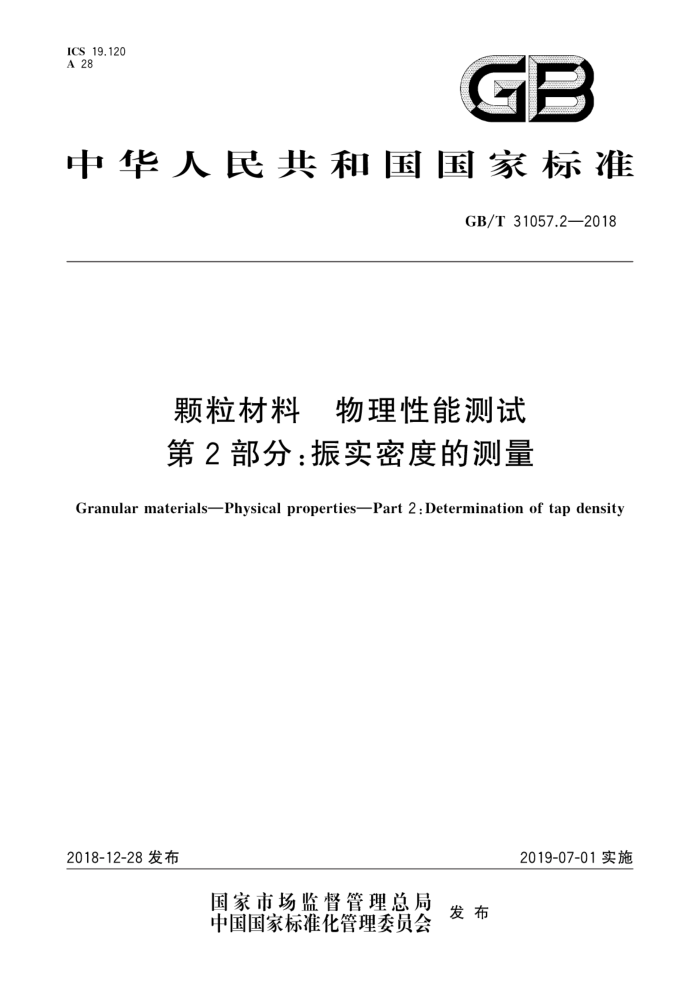

ICS19.120 A 28
GB
中华人民共和国国家标准
GB/T31057.2—2018
颗粒材料 物理性能测试第2部分：振实密度的测量
Granular materials-Physical properties-Part 2 : Determination of tap density
2018-12-28发布
2019-07-01实施
国家市场监督管理总局 发布中国国家标准化管理委员会 GB/T 31057.2—2018
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 原理
测量装置样品准备测量步骤
6
7
8 振实密度的计算不确定度
9
10测试报告附录A（资料性附录） 部分粉体样品的振动次数的选择附录B（资料性附录） 振实密度测试报告附录C（资料性附录）不确定度的评估 GB/T 31057.2—2018
前言
GB/T31057《颗粒材料物理性能测试》分为3个部分：
第1部分：松装密度的测量：一第2部分：振实密度的测量；
第3部分：流动性指数的测量。 本部分为GB/T31057的第2部分本部分按照GB/T1.1一2009给出的规则起草本部分由全国颗粒表征与分检及筛网标准化技术委员会（SAC/TC168)提出并归口。 本部分起草单位：北京市理化分析测试中心北京硕瑞伟业控制技术有限公司，池州市富华粉体科
技有限公司、北京海岸鸿蒙标准物质技术有限责任公司、丹东市百特仪器有限公司、国家非金属矿深加工产品质量监督检验中心、北京粉体技术协会、中国科学院过程工程研究所、国家纳米科学中心、中国计量科学研究院、中机生产力促进中心。
本部分主要起草人：高原、方勤、叶志美、李群、宋正启、李宏毅、李力、董青云、李兆军、张涛、马姜、 范文浩、方荣、周素红、余方、张文阁、高洁、侯长革
II GB/T31057.2—2018
颗粒材料物理性能测试第2部分：振实密度的测量
1范围
GB/T31057的本部分规定了颗粒材料振实密度测试的术语、定义及测试方法。 本部分适用于平均粒径为5um~5mm的粉体材料的振实密度测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5314粉末冶金用粉末取样方法 GB/T31057.1颗粒材料物理性能测试 式第1部分：松装密度的测量
3术语和定义
下列术语和定义适用于本文件。
3.1
振实密度 tap density 在规定条件下粉体经振实后所测得的单位体积的质量。
3.2
固定质量法 fixed mass method 称量一定质量的粉体，振实后测量其体积值，计算得到其振实密度的方法。
3.3
固定体积法 fixed volume method 粉体经振实后取一定体积，称量其质量，通过计算得到振实密度的方法。
4原理
将定量的粉体装人容器中，在规定条件下进行振动后，测得粉体质量和体积，计算粉体的振实密度。
5测量装置
5.1量筒
采用经校准的容积分别为25mL和100mL的两种具有三面刻度的透明量筒。25mL量筒最小分度为0.5mL，其容量允差为土0.25mL；100mL量筒最小分度为1.0mL，其容量允差为土0.50mL。
注：对于特殊稀缺样品可选用容积为10mL（最小分度为0.2mL其容量允差为0.10mL）的经校准的量简。
5.2组合量筒
组合量筒由上套筒和经校准的固定体积量筒组成
1 GB/T31057.2—2018
5.3 振实装置
采用一种凸轮转动的方法，使得定向滑杆上下滑动，敲击砧座，使量筒内的粉体逐渐被振实。其振
幅为3mm，每分钟振动250次士15次。装置示意图1所示。
+
+
说明：
量筒（或组合量简）； 2 夹紧装置；
1
定向滑杆；定向轴套；凸轮机构。
3 N 5 量简（或组合量筒）的设计应保证：振实实验过程中，粉体不向外飞溅
图1 振实装置示意图
2
