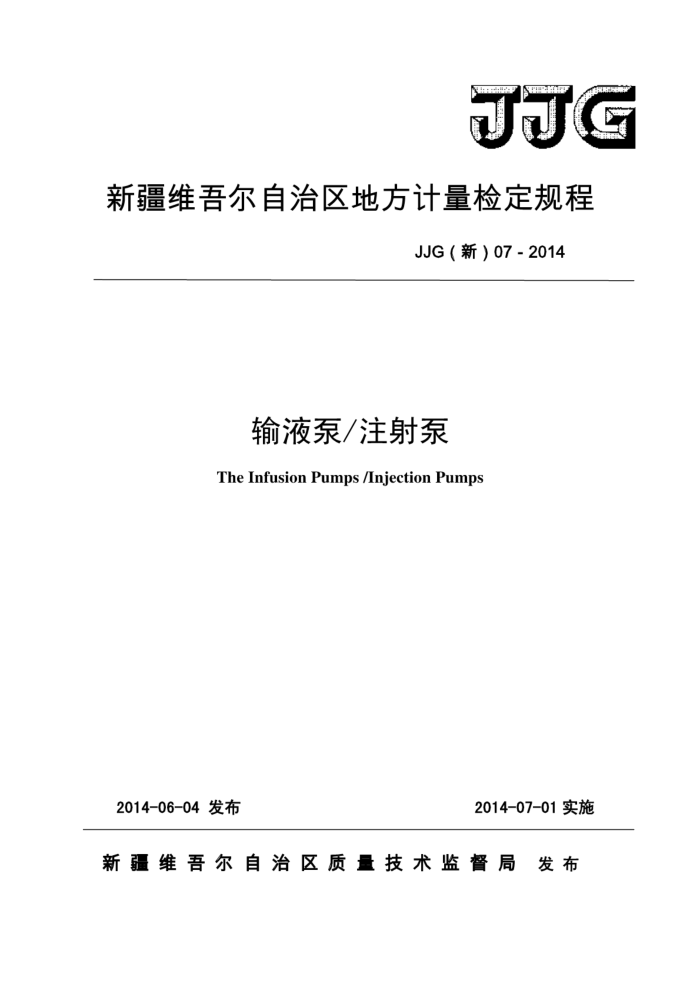

JJG
新疆维吾尔自治区地方计量检定规程
JJG（新）07-2014
输液泵/注射泵 The Infusion Pumps /Injection Pumps
2014-06-04发布
2014-07-01实施
新疆维吾尔自治区质量技术监督局发布 JJG(新)072014
输液泵/注射泵检定规程
JJG(新)07-2014 代替JJG07(新)07-2007
VerificationRegulationof
The SyringePumpsandInfusion Pumps
本规程经过新疆维吾尔自治区质量技术监督局2014年06月04日批准
并于2014年07月01日起实施。
归口单位：新疆维吾尔自治区质量技术监督局
起草单位：新疆维吾尔自治区计量测试研究院
本规程委托新疆维吾尔自治区质量技术监督局负责解释 JJG(新)07-2014
本规程主要起草人：
亢锐（新疆维吾尔自治区计量测试研究院）肖玉琴（新疆维吾尔自治区计量测试研究院）谭斌（新疆维吾尔自治区计量测试研究院）郭新宇（新疆维吾尔自治区计量测试研究院）
冯雪峰（新疆维吾尔自治区计量测试研究院） JJG(新)07-2014
目录
引言
(I) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (6) (6) (7) (8) (9)
范围 2 引用文件· 3 术语和定义 4 概述…· 5 计量性能要求· 5. 1 流量误差· 5. 2 阻塞报警误差： 6通用技术要求 6.1 外观检查. 6.2功能性检查
1
计量器具控制 7. 1 检定条件…· 7. 2 检定项目… 7. 3 检定方法· 8 检定结果的处理·· 9 检定周期附录A输液泵/注射泵检定记录格式..· 附录B检定证书内页格式. 附录C输液泵/注射泵示值误差测量结果不确定度的评定.
7
.. JJG(新)07-2014
引 言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规程制订的基础性系列规范。
本规程是在结合当前医用输液泵和注射泵的设备性能及质量评价的现状，并参考国内相关的地方检定规程与校准规范的基础上制定的。与JJG（新）07一2007 相比，除编辑性修改外主要技术变化如下：
一修改了原规程中的流量误差；一取消了原规程中的容积误差；一增加了注射泵的工作原理（见4）；一增加了开门报警和气泡报警（见6.2.2）。 JJG（新）07一2014的历次版本发布情况：一JJG（新）07一2007《输液泵/微量注射泵》。
II JJG(新)072014
输液泵/注射泵计量检定规程
1范围
本规程适用于医用注射泵（以下简称注射泵）、医用输液泵（以下简称输液泵）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用以下文件： JJF1001一2011通用计量术语及定义 JJF1094—2002测量仪器特性评定 JJF1259一2010医用注射泵和输液泵校准规范凡是注明日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的
引用文件，其最新版本（包括所有修改单）适用于本规程。
3术语和计量单位
3.1流量flow
单位时间内测得的输出容量，单位为ml/h。 3.2声光报警alarmwithsoundandlight
当在输液的过程中对病人可能存在危险或对仪器本身可能存在隐患时，通过声音和光亮显示的报警。 3.3分辨力 Jresolvingpower
输液泵或注射泵显示装置在一定范围内，最小可明确读取示值的能力。
1 JJG(新)07-2014
4概述
输液泵由电动机、糯动泵、控制系统及报警系统所构成，采用可调恒速蠕动泵作动力源，利用蠕动泵的工作原理进行输液，即在电动机传动轴上安装一个规则波浪滚筒简，输液管通过滚筒滚动挤压进行输液，同时具有声光报警功能，
注射泵由步进电机及其驱动器、丝杆和支架等构成，具有往复移动的丝杆、
螺母，因此也称为丝杆泵。螺母与注射器的活塞相连，注射器里盛放药液。工作时，单片机系统发出控制脉冲使步进电机旋转，而步进电机带动丝杆将旋转运动变成直线运动，推动注射器的活塞进行注射输液，把注射器中的药液输入人体。
5计量性能要求
5.1 流量误差
注射泵和输液泵流量各项允许误差见表1。
表1流量允许误差
器具名称
流量范围/（ml/h）
示值误差/%
示值重复性/%
5~19.9 20~200 201~1000 5~19.9 20~200 201~1000
±6 ±5 ±6 ±8 ±6 ±8
注射泵
2
输液泵
3
5. 2 阻塞报警误差
阻塞报警设定值与阻塞报警阅值之差的最大允许误差应不超过土13.33kPa 或者阻塞报警设定值的土30%（两者取绝对值大者）。
2
