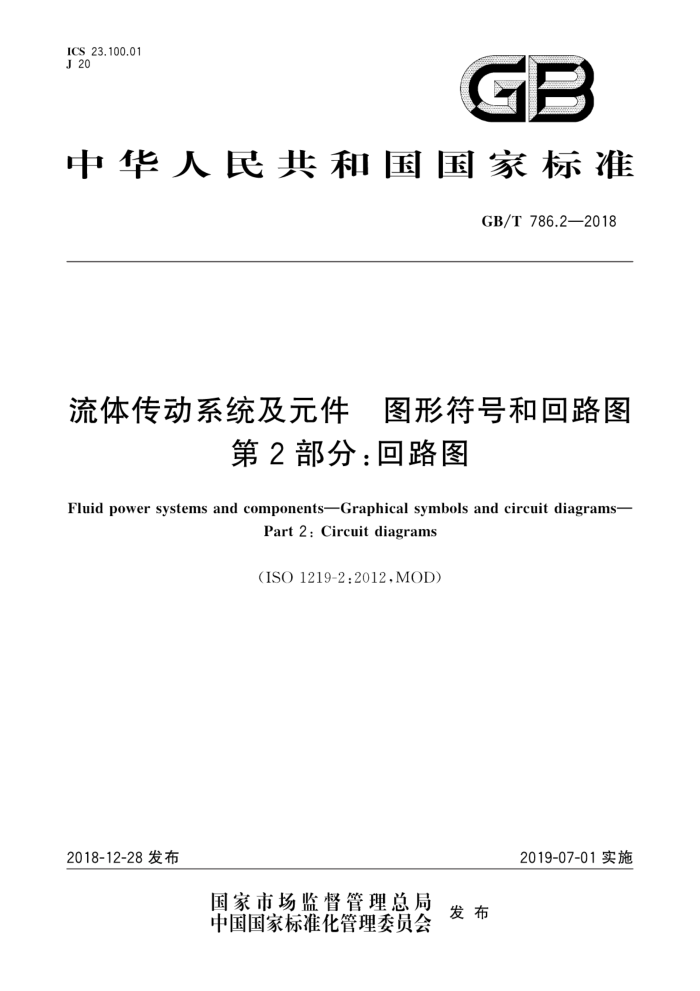

ICS 23.100.01 J 20
GB
中华人民共和国国家标准
GB/T786.2—2018
流体传动系统及元件 图形符号和回路图
第2部分：回路图
Fluid power systems and components-Graphical symbols and circuit diagrams-
Part2:Circuit diagrams
(ISO1219-2:2012,MOD)
2019-07-01实施
2018-12-28 发布
国家市场监督管理总局 发布中国国家标准化管理委员会 GB/T 786.2—2018
目 次
前言范围
规范性引用文件 3 术语和定义总则
2
4
4.1 一般要求 4.2 幅面 4.3 布局 4.4 元件 5流体传动回路图中元件的标识规则 5.1 元件和软管总成的标识代码 5.2 连接口标识 5.3 管路标识代码 5.4 非强制性的管路应用代码回路图中的技术信息
6
6.1 总则 6.2 回路功能 6.3 电气参考名称 6.4 元件补充信息
7
回路图示例标注说明
8 a
1
附录A(资料性附录) 元件和软管总成的标识代码与各独立元件之间的关系附录B(资料性附录) 元件清单示例附录C(资料性附录) 液压回路图示例附录D(资料性附录) 气动回路图示例附录E(资料性附录) 润滑回路图示例参考文献
11 12 13
16
19
21 GB/T 786.2—2018
前言
GB/T786《流体传动系统及元件 牛图形符号和回路图》分为两部分：一第1部分：用于常规用途和数据处理的图形符号；
第2部分：回路图本部分为GB/T786的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO1219-2：2012《流体传动系统及元件 图形符号和回路图第
2部分：回路图》。
本部分与ISO1219-2：2012的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件。调整的情况集中反映在第2章“规范性引用文件”中，具体如下：用等同采用国际标准的GB/T786.1代替ISO1219-1（见4.3.1、4.4.1、4.4.2、第8章注）； ·用等同采用国际标准的GB/T2351代替ISO4397（见6.4.13）； ·用等效采用国际标准的GB/T3141代替ISO3448（见第2章、6.4.1.1）； ·用等同采用国际标准的GB/T7631.2代替ISO6743-4（见第2章、6.4.1.1)； ·用修改采用国际标准的GB/T14689代替ISO5457（见4.2、第8章注）； ·用等效采用国际标准的GB/T14691代替ISO3098-0（见第2章、4.2）； ·用等同采用国际标准的GB/T17446代替ISO5598（见第3章）； ·用修改采用国际标准的GB/T18853代替ISO16889（见6.4.12.1）；增加了规范性引用文件GB/T3766、GB/T7932（见第2章、4.1.3）；删除了术语和定义中的3.1、3.2、3.3、3.4（见第3章）；增加了“功能图作为补充信息”的相关要求（见7.2）。
一
本部分还做了下列编辑性修改：
ISO1219-2：2012中的泵、马达排量的单位为“cm3”，本部分的泵、马达排量的单位均改为 "mL/r"; 删除ISO1219-2：2012中的参考文献[1]和[2]；
一附录A附录E按照标准正文提及的顺序进行了重新排列；一附录C～附录E图样中的点划线”改为“双点划线”。 本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会（SAC/TC3)归口。 本部分起草单位：徐州徐工液压件有限公司、北京机械工业自动化研究所有限公司、合肥协力液压
科技有限公司、江阴市洪腾机械有限公司、北京华德液压工业集团有限责任公司、山东中川液压有限公司。
本部分主要起草人：陈登民、张强、曹巧会、黄翠萍、余彦冬、王清汉、郁庆祥
II GB/T786.2—2018
流体传动系统及元件 ：图形符号和回路图
第2部分：回路图
1范围
GB/T786的本部分规定了绘制液压和气动回路图的规则本部分适用于液压和气动回路图，也适用于冷却系统、润滑系统、冷却润滑系统以及与流体传动相
关的应用特殊气体的系统，
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号（GB/T786.1—2009.ISO1219-1：2006.IDT）
GB/T2351 液压气动系统用硬管外径和软管内径（GB/T2351一2005，ISO4397：1993，IDT) GB/T 3141 工业液体润滑剂ISO粘度分类（GB/T3141—1994，eqvISO3448：1992） GB/T 3766 液压传动 系统及其元件的通用规则和安全要求（GB/T3766一2015，ISO4413：
2010,MOD)
GB/T 7631.2 润滑剂、工业用油和相关产品（L类）的分类 第2部分：H组（液压系统） (GB/T7631.2—2003,ISO6743-4:1999,IDT)
GB/T 7932 气动对系统及其元件的一般规则和安全要求（GB/T7932一2017，ISO4414：2010， IDT)
GB/T 14689 技术制图 图纸幅面和格式（GB/T14689一2008，ISO5457：1999，MOD） GB/T 14691 技术制图字体（GB/T14691—1993，eqvISO3098-1：1974、ISO3098-2：1984) GB/T 17446 流体传动系统及元件词汇（GB/T17446一2012，ISO5598：2008，IDT） GB/T 18853 液压传动过滤器 养评定滤芯过滤性能的多次通过方法（GB/T18853一2015，ISO
16889:2008,MOD)
3 ：术语和定义
GB/T17446界定的术语和定义适用于本文件。
4总则
4.1一般要求 4.1.1 回路图应标识清晰，并按照回路能够实现系统所有的动作和控制功能 4.1.2回路图应能体现所有流体传动元件及其连接关系。 4.1.3 回路图不必考虑元件在实际组装中的物理排列关系。关于元件本身及其组装关系的信息（包括
1 GB/T 786.2—2018
图样和其他相关细节信息），应按GB/T3766和GB/T7932的相关要求编制完整的技术文件， 4.1.4针对采用不同类型传动介质的系统，其回路图应按照传动介质的种类设计各自独立的回路图。 例如：使用气压作为动力源（如气液油箱或增压器）的液压传动系统应设计单独的气动回路图。 4.2幅面
纸质版回路图应采用A4或A3幅面。如果需要提供A3幅面的回路图，应按GB/T14689规定的方法将回路图折叠成A4幅面。在供需双方同意的前提下，可以使用其他载体形式传递回路图，其要求应符合GB/T14691的规定。 4.3布局 4.3.1不同元件之间的线连接处应使用最少的交叉点来绘制。连接处的交叉应符合GB/T786.1的规定。 4.3.2元件名称及说明不得与元件连接线及符号重叠。 4.3.3代码和标识的位置不应与元件和连接线的预留空间重叠。 4.3.4根据系统的复杂程度，回路图应根据其控制功能来分解成各种功能模块。一个完整的控制功能模块（包含执行元件)应尽可能体现在一张图样上，并用双点划线作为各功能模块的分界线。 4.3.5由执行元件驱动的元件，如限位阀和限位开关，其元件的图形符号应标记在执行元件（如液压缸)运动的位置上，并标记一条标注线和其标识代码。如果执行元件是单向运动，应在标记线上加注 - 个箭头符号（→）。 4.3.6回路图中，元件的图形符号应按照从底部到顶部，从左到右的顺序排列，规则如下：
a） 动力源：左下角； b）控制元件：从下向上，从左到右； c) 执行元件：顶部，从左到右。
4.3.7如果回路图由多张图样组成，并且回路图从一张图样延续到另一张图样，则应在相应的回路图中用连接标识对其标记，使其容易识别。连接标识应位于线框内部，至少由标识代码（相应回路图中的标识代码保持一致）、“一”符号，以及关联页码组成，见图1。如有需要，连接标识可进一步说明回路图类型（如液压回路，气动回路等)以及连接标识在图样中的网格坐标或路径，见图2。
TT
国
第3页
第1页
说明： ad标识代码； 1,3 关联页码
图1回路图（由多张图样组成）上连接回路的连接标识
2
