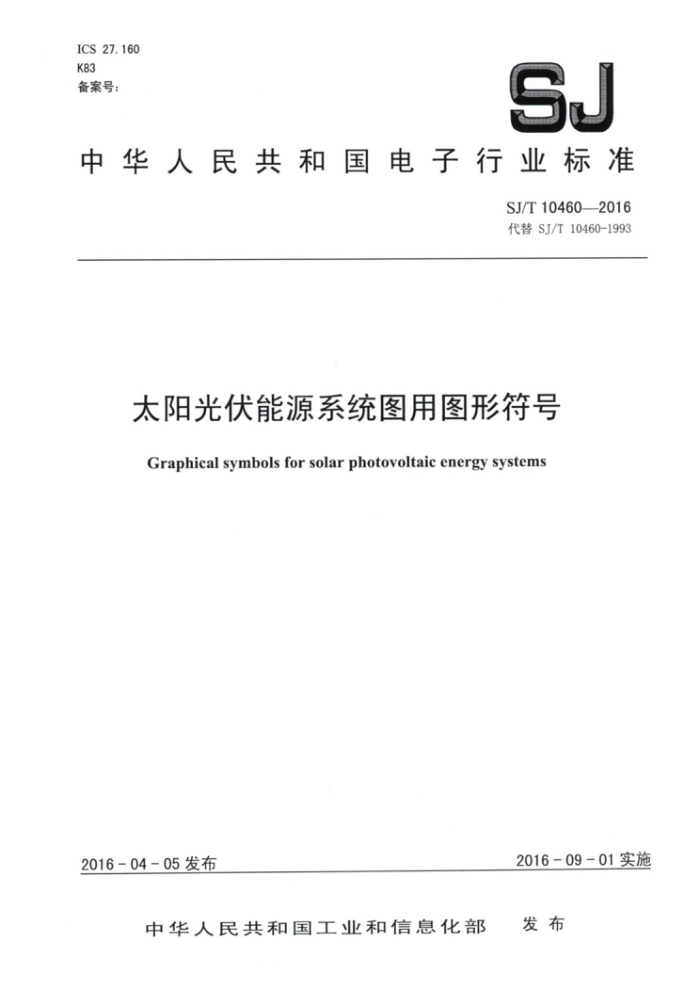

SJ/T 10460-2016代替 SJ/T 10460-993
太阳光伏能源系统图用图形符号
Graphical symbols for solar photovoltaic energy systems
2016-09 - 01 实施
2016- 04- 05 发布
前 言
本标准按照 GB/T 1.1—2009 给出的规则起草。
本标准代替 SJ/T 10460—1993 《太阳光伏能源系统图用图形符号》。
本标准与 SJT 10460—1993相比，主要有如下变化∶
——文字部分的编写规则按 GBT1.1—2009《标准化工作导则 第1部分;标准的结构和编写》的规则重新编写;
——符号部分的编写规则按照 GBT 2001.2—2001《标准编写规则 第2 部分∶符号》的规则编写;
——图形符号的设计原则按照 GB/T 16900—2008 《图形符号标识规则 总则》的要求;_
——增加了目次;
——修改了"符号"、"图形符号"的术语和定义（见3.1、3.2 和1993 版 3.1）;
——增加了"文字符号"的术语和定义（见3.3）;
——原符号表中的"条款"栏改为"编号"栏（见5和1993 版的 5、6、7、8）;
——增加了"符号名称"栏，并给出中文名称和对应的英文名称（见 5）;
——增加了部分图形（文字）符号的说明（按 GB/T20001.2-2001 中的7.4 说明栏的要求说明）;
——删除了"导线和电连接线"章节（见 1993 版 5.2）;
——删除了"电动机"符号（见1993 版 7.2）;
——删除了"保护装置"章节中"8.1.2、8.1.3、8.1.4、8.1.5"（见1993 版8.1）;
——增加了"光伏系统部件"章节，并增加了"汇流箱"、"DC/DC 转换器"、"直流配电柜"、"交流配电柜"和"交直流配电柜"符号（见5.1中01-02、01-06、01-11、01-12、01-13符号）;
——修改了"7.1电流变换器"中"整流器"和"逆变器"符号，并纳入"光伏系统部件"章节。
——增加了各种太阳电池组件图形符号，如"晶体硅太阳电池组件"、"单晶硅太阳电池组件"、"多晶硅太阳电池组件"等符号（见5.2 中 02-03、02-04、02-05、02-06、02-07、02-08、02-09、 02-10、02-11、02-12、02-13符号）;
——增加了"仪器仪表"章节，增加了"辐射计"、"风速仪"、"风向仪"和"风速风向仪"符号（见5.3 中 03-01、03-02、03-03、03-04符号）;
——增加了"安全保护"章节，并增加了"熔断器"、"接地"、"功能性接地"、"保护接地"、"接机壳"、"等电位"、"避雷器"、"浪涌保护器"符号（见5.5 中05-02、05-03、05-04、 05-05、05-06、05-07、05-08符号），直接引用了GB/T 5465.2-2008中对应符号;请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本标准由全国太阳光伏能源系统标准化技术委员会提出并归口。
