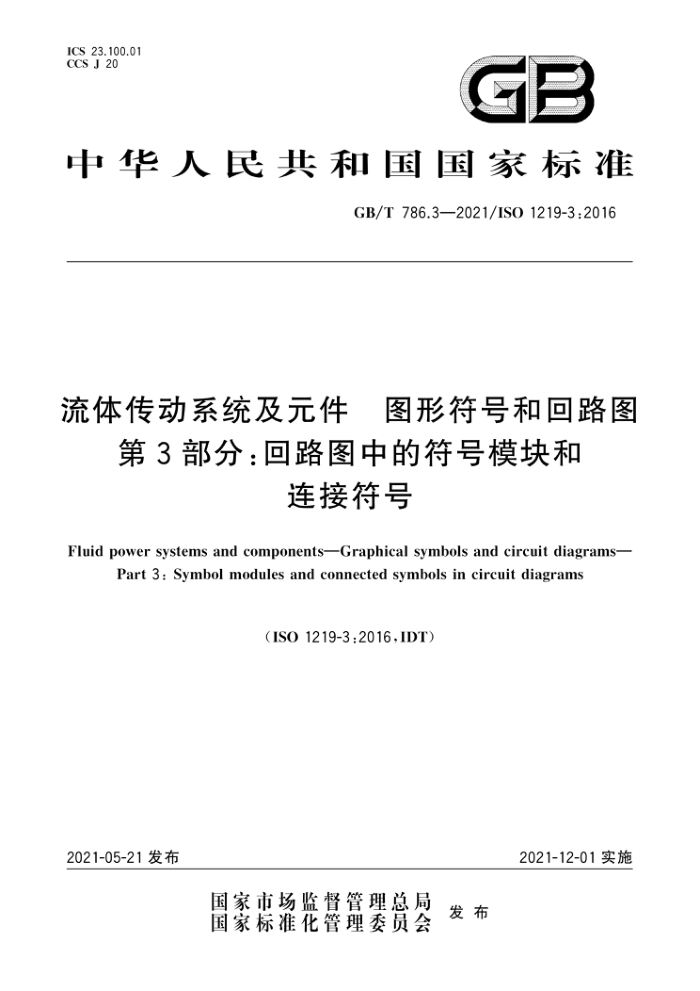

GB/T 786.3-2021/ISO 1219-3:2016
流体传动系统及元件图形符号和回路图第3部分;回路图中的符号模块和连接符号
Fluid power systems and components—Graphical symbols and circuit diagrams—Part 3: Symbol modules and connected symbols in circuit diagrams
(ISO 1219-3:2016,IDT)
2021-12-01实施
2021-05-21发布
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分∶标准化文件的结构和起草规则》的规定起草。
本文件是GB/T786《流体传动系统及元件 图形符号和回路图》的第3部分。GB/T786已经发布了以下部分∶
——第1部分∶图形符号;---第2 部分∶回路图;
——第3部分∶回路图中的符号模块和连接符号。
本文件等同采用ISO1219-3∶2016《流体传动系统及元件 图形符号和回路图 第 3部分∶回路图中的符号模块和连接符号》。
本文件做了下列编辑性改动∶
——附录 A～附录D按照标准正文提及的顺序进行了重新排列。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国机械工业联合会提出。
本文件由全国液压气动标准化技术委员会（SAC/TC 3）归口。
引 言
在流体传动系统中，动力通过密闭回路中受压流体（液体或气体）来传递和控制。通过规范性表述的回路图，有助于理解功能模块的设计和说明，可以避免在规划、制造、安装和维护过程中的混淆和错误。
GB/T 786 从技术层面对流体传动系统及元件的图形符号和回路图进行统一的规范和要求，由三个部分构成。
——第1部分∶图形符号。目的是确定各种符号的基本要素以及流体传动元件和回路图中符号的设计规则。
——第2部分∶回路图。目的是确定绘制液压和气动回路图的规则。
——第3部分∶回路图中的符号模块和连接符号。目的是确定回路图中可连接的元件符号创建和
组合的规则以及构成功能单元作用的模块对应的符号的创建和组合的规则。
除非本文件定义了其他规则，否则所有规则按照GB/T 786，1。本文件中的可连接元件的符号和排列关系，在按照GB/T 786.2 规定的基础上，做了轻微的修改。
