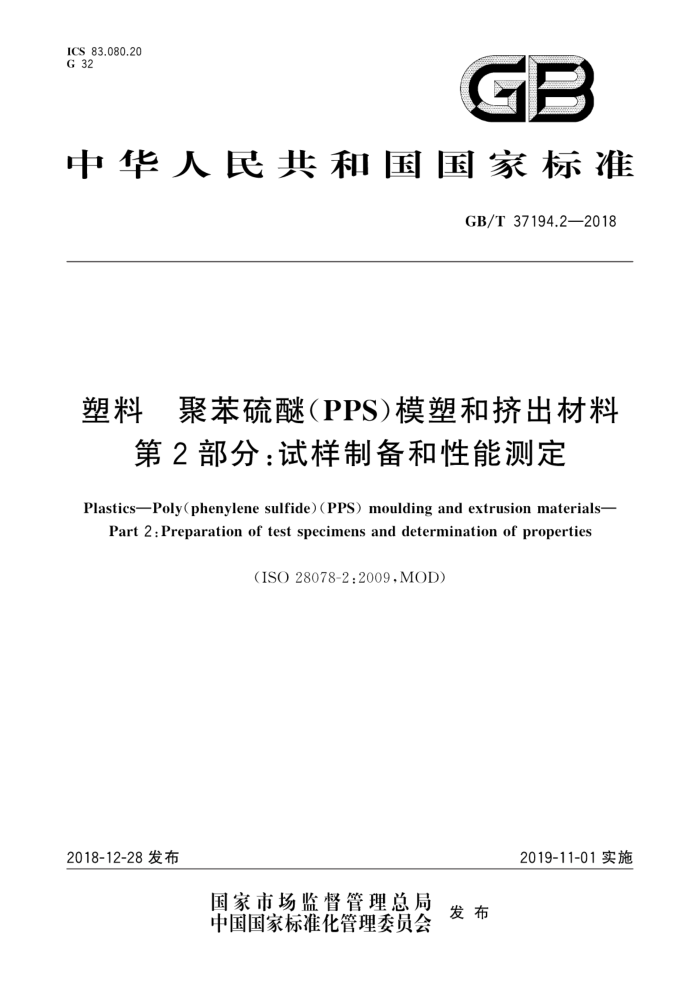

ICS 83.080.20 G 32
GB
中华人民共和国国家标准
GB/T37194.2—2018
塑料 聚苯硫醚（PPS)模塑和挤出材料
第2部分：试样制备和性能测定
PlasticsPoly(phenylene sulfide)(PPS)moulding and extrusion materials-
Part 2:Preparation of test specimens and determination of properties
(ISO28078-2:2009,MOD)
2019-11-01实施
2018-12-28 发布
国家市场监督管理总局中国国家标准化管理委员会
发布 中华人民共 和国
国家标准
塑料 聚苯硫醚（PPS)模塑和挤出材料
第2部分：试样制备和性能测定
GB/T37194.2—2018
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2019年1月第一版
*
书号：155066·1-61894
版权专有 侵权必究 GB/T 37194.2—2018
前言
GB/T37194《塑料聚苯硫醚（PPS)塑模和挤出材料》分为两个部分：
第1部分：命名系统和分类基础；第2部分：试样制备和性能测定。
本部分为GB/T37194的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO28078-2：2009《塑料聚苯硫醚（PPS)模塑和挤出材料第2
部分：试样制备和性能测定》。
本部分与ISO28078-2：2009相比，主要技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T37194.1代替ISO28078-1； ·用等同采用国际标准的GB/T1033.1代替ISO1183-1； ·用等同采用国际标准的GB/T1034代替ISO62；用等同采用国际标准的1040.2代替ISO527-2；用等同采用国际标准的GB/T1043.1代替ISO179-1；
.
用等同采用国际标准的GB/T1408.1代替IEC60243-1； ·用修改采用国际标准的GB/T1409代替IEC60250；用等同采用国际标准的GB/T1410代替IEC60093；用修改采用国际标准的GB/T1634.2代替ISO75-2；
.
用等同采用国际标准的GB/T2408代替IEC60695-11-10；用修改采用国际标准的GB/T2536代替IEC60296；用修改采用国际标准的GB/T2918代替ISO291；用修改采用国际标准的GB/T3682.1代替ISO1133；用等同采用国际标准的GB/T4207代替IEC60112；用等同采用国际标准的GB/T9341代替ISO178；
.
.
·
用等同采用国际标准的GB/T9345.1代替ISO3451-1；用修改采用国际标准的GB/T12006.2代替ISO15512； ·用等同采用国际标准的GB/T17037.1代替ISO294-1； ·用等同采用国际标准的GB/T19466.3代替ISO11357-3； ·用修改采用国际标准的GB/T19467.1代替ISO10350-1； ·用修改采用国际标准的GB/T25278代替ISO11443。 增加了样料含水量测定的具体方法（3.2），以使标准实施更具有指导性
.
?
本标准由中国石油和化学工业联合会提出。 本部分由全国塑料标准化技术委员会（SACTC15）归口。 本标准主要起草单位：中蓝晨光化工研究设计院有限公司、浙江新和成特种材料有限公司、敦煌西
域特种新材股份有限公司、重庆科聚孚工程塑料有限责任公司、中广核俊尔新材料有限公司、四川得阳特种新材料有限公司、中蓝晨光成都检测技术有限公司。
本标准主要起草人：刘力荣、周贵阳、郑新凤、宋祥会、周雷、李徐坚、谭建勇、刘彬。
1 GB/T37194.2—2018
塑料聚苯硫醚（PPS）模塑和挤出材料
第2部分：试样制备和性能测定
1范围
GB/T37194的本部分规定了聚苯硫醚模塑和挤出材料的试样制备和性能测试方法，以及试料处理、试料模塑前和试样测试前状态调节的要求。
同时，本部分规定了试样制备的程序和条件，以及由材料制得的试样的性能测试程序，列出了表征聚苯硫醚模塑和挤出材料所适合的、必要的性能和测试方法。
性能项目选自通用试验方法GB/T19467.1。聚苯硫醚模塑和挤出材料的其他一些广泛使用或特别重要的测试方法也包含在本部分中，如ISO28078-2中的熔体质量流动速率或熔体黏度、密度和拉伸模量。
为了得到可重复和可比较的测试结果，有必要规定试样制备和状态调节的方法以及试样尺寸和测
试步骤。采用不同尺寸或不同制备过程的试样所得的测试数据未必一致。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T37194.1塑料聚苯硫醚（PPS）模塑和挤出材料第1部分：命名系统和分类基础
(GB/T37194.1—2018.ISO28078-1:2009.IDT)
GB/T1033.1 塑料非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法 (GB/T1033.12008,ISO1183-1:2004,IDT)
GB/T1034塑料吸水性的测定（GB/T1034—2008，ISO62:2008，IDT） GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件（GB/T1040.2：
2006,ISO527-2:1993,IDT)
GB/T1043.1 塑料简支梁冲击强度的测定第1部分：非仪器化冲击试验（GB/T1043.1- 2008,ISO179-1:2000,IDT)
GB/T1408.1绝缘材料 电气强度试验方法第1部分：工频下试验（GB/T1408.1一2016， IEC 60243-1:2013,IDT)
GB/T 1409 测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的试验方法（GB/T1409—2006，IEC60250：1969，MOD)
GB/T 1410 固体绝缘材料体积电阻率和表面电阻率试验方法（GB/T1410一2006，IEC60093： 1980,IDT)
GB/T1634.2 塑料 负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料 (GB/T1634.2—2004,ISO75-2:2003,MOD)
GB/T2408 塑料 燃烧性能的测定水平法和垂直法（GB/T2408—2008，IEC60695-11-10： 1999,IDT)
GB/T2536 电工流体 变压器和开关用的未使用过的矿物绝缘油（GB/T2536一2011，
IEC60296:2003,MOD)
1 GB/T37194.2—2018
GB/T 2918 塑料 试样状态调节和试验的标准环境（GB/T2918一2018，ISO291：2008，MOD） GB/T3682.1 塑料热塑性塑料熔体质量流动速率（MFR）和熔体体积流动速率（MVR）的测定
第1部分：标准方法（GB/T3682.1—2018,ISO1133-1:2011,MOD) GB/T4207 固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法（GB/T4207一2012， IEC 60112:2009,IDT)
GB/T 9341 塑料 弯曲性能的测定（GB/T9341—2008，ISO178：2001，IDT） GB/T 9345.1 塑料 灰分的测定第1部分：通用方法（GB/T934.1一2008，ISO3451-1：1997，
IDT)
GB/T12006.2 塑料 聚酰胺 第2部分：含水量测定（GB/T12006.2—2009，ISO15512：1999， MOD)
GB/T 17037.1 热塑性塑料材料注塑试样的制备 第1部分：一般原理及多用途试样和长条试样的制备(GB/T17037.1—1997,ISO294-1:1996,IDT)
GB/T19466.3 塑料差示扫描量热法（DSC） 第3部分：熔融和结晶的温度及热熔的测定 (GB/T19466.3—2004,ISO11357-3:1999,IDT)
GB/T19467.1塑料可比单点数据的获得和表示第1部分：模塑材料（GB/T19467.1一2004， ISO10350-1:1998,MOD)
GB/T25278塑料 用毛细管和狭缝口模流变仪测定塑料的流动性（GB/T25278一2010， ISO11443:2005,MOD)
ISO11359-2塑料 ：热机械分析（TMA） 第2部分：线性热膨胀系数和玻璃化转变温度的测定 (Plastics—Thermomechanical analysis(TMA)—Part 2:Determination of coefficientof linear thermal expansion and glass transition temperature)
ISO20753 塑料试样（Plastics一Testspecimens）
3试样制备
3.1i 通则
用相同的处理条件和相同的工艺（注塑）来制备试样至关重要。
3.2 模塑前材料的处理
在处理前，样料的含水量不应超过其质量的0.05%。如果含水量超过此限，则应按照生产方的建议
来烘于样料直到含水量不超标。该材料的含水量可表示为热塑性塑料和填充物的总质量的百分比。
为保证材料的含水量符合测试要求，建议使用除湿干燥机或其他烘干设备（循环空气，氮气，氩气
等)对材料进行烘干。使用除湿-干燥器可获得较好结果。
样料的含水量按GB/T12006.2规定的进行测定。
3.3 3注塑
注塑试样的制备按照GB/T17037.1的规定，注塑条件见表1。
表1试样注塑建议条件
熔融温度 ℃ 320
模温 ℃ 140
平均注塑速度
保压时间
总循环时间
mm/s 350±150
60
20±10
2 GB/T 37194.2—2018
4状态调节
按照GB/T2918的规定.试样应在（23士2）℃和（50土5）%相对湿度状态调节至少4h
5 性能测定
在性能测定以及结果表述中，要应用表2、表3中所列的标准、方法及试样，并按照GB/T19467.1执行。 除表2、表3有特殊说明，所有测试应在温度（23土2）℃，相对湿度为（50土5）%条件下进行。
表2 性能和测试条件（选自GB/T19467.1）单位
性能
标准
试样类型 试样制备 测试条件和补充说明
流变性能熔体质量流动速率 g/10 min 熔体体积流动速率 cm*/10 min
模塑料模塑料
GB/T 3682.1
见 GB/T 37194.1
熔体黏度机械性能
Pa· s
GB/T 25278
见 GB/T 37194.1
拉伸模量屈服应力屈服应变断裂标称应变断裂应力断裂应变弯曲模量弯曲强度
MPa MPa % % MPa % MPa MPa
试验速度1mm/min
ISO 20753
如果断裂应变≤10%，试验速度5mm/min 如果断裂应变>10%，试验速度50mm/min
注塑
GB/T 1040.2 规定的A1型
试样
ISO 20753 规定的B型
GB/T 9341
注塑
试验速度2mm/min
试样 ISO 20753 规定的B型试样V形缺口 r=0.25mm
方法：1eA (侧向冲击）
kJ /m2
简支梁缺口冲击
GB/T 1043.1
注塑
热性能
ISO 20753 规定的B型试样
1.8 MPa 平放
℃
注塑
负荷变形温度
GB/T 1634.2
水平 记录温度范围
线性热膨胀系数
℃-1
JSO20753*
ISO 11359-2
注塑
在23℃到55℃
垂直 的正割值
热性能
A法：水平试样的线性燃烧速率 B法：垂直试样 a) 有焰燃烧时间 b) 余灼燃烧时间
mm/min
125mmX13mm
燃烧性
GB/T 2408
X3mm（见 GB/T 19467.1)
注塑 8100
GB/T 37194.2—2018
表2（续）
单位
试样类型
试样制备 测试条件和补充说明
性能
标准
电性能
相对介电常数损耗因子体积电阻率表面电阻率
100Hz和1MHz频率（电极边缘效应补偿）
≥60 mmX ≥60mmX2mm
注塑
GB/T 1409
n·m 2
≥60 mmX ≥60mmX2mm
注塑
GB/T 1410
电压：500V
用25mm/25mm 同轴圆筒电极浸入 GB/T2536规定的变压器油。短时间 (快速升压)测试
≥60 mmX ≥60mmX1mm
注塑
电气强度
kV/mm
GB/T 1408.1
≥60 mmX ≥60mmX2mm ≥20 mmX ≥20mmX4mm
用溶液A
相比电痕化指数
GB/T 4207
注塑
其他性能
在水温（23土2）℃ 时的饱和值
GB/T 1034 厚度≥1mm 注塑
吸水率
%
从A1型试样的中心制备
密度推荐ISO20753指定的A1类（多用途）试样。
kg/m
注塑
GB/T 1033.1
表 3 PPS模塑和挤出材料特殊应用的额外性能和测试条件
单位 ℃
标准 GB/T 19466. 3
性能
测试条件和补充说明
试样类型
试样制备
记录峰值温度使用20℃/min
模塑料
熔融温度
仅用于填充和增强级
灰分
%
GB/T 9345. 1
模塑料
(600±25)℃或 (750±50)℃
推荐灰化温度为（600士25)℃。这是由于当试样包含填充物，例如矿物质，在（750士50)℃灰化时，在填充物和 PPS间可能发生化学反应，导致高灰分值。当使用（600士25)℃时，推荐的灰化时间至少是3h。
