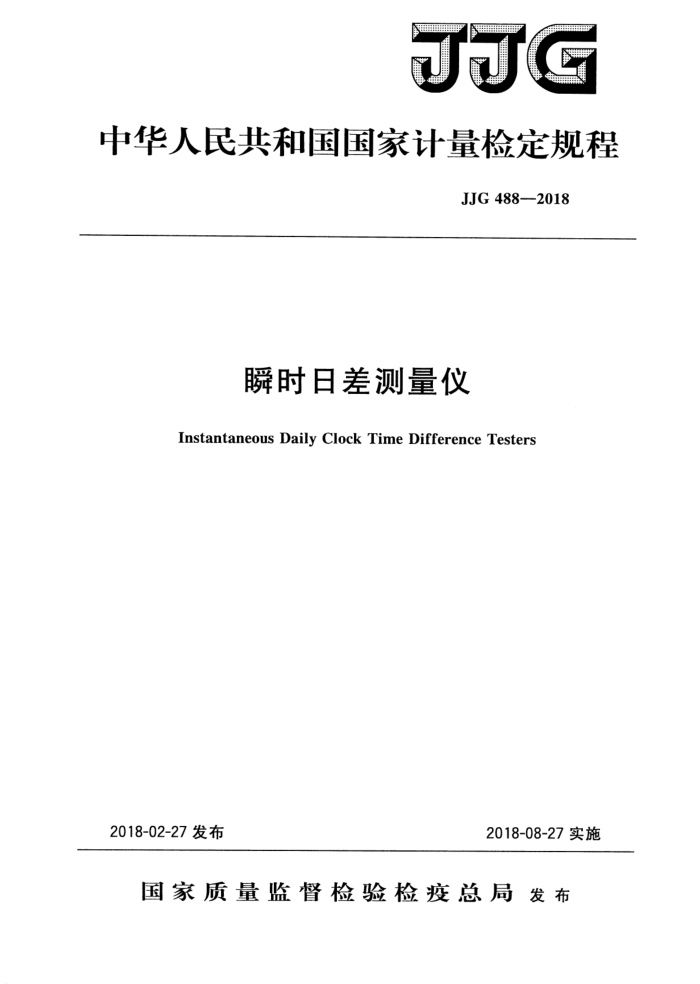

JJG
中华人民共和国国家计量检定规程
JJG488—2018
瞬时日差测量仪
Instantaneous Daily Clock Time Difference Testers
2018-02-27发布
2018-08-27实施
国家质量监督检验检疫总局发布 JJG488—2018
瞬时日差测量仪
检定规程
JJG 488—2018 代替JJG488—2008
Verification Regulation of Instantaneous Daily Clock Time Difference Testers
归口单位：全国时间频率计量技术委员会起草单位：上海市计量测试技术研究院
广东省计量科学研究院
本规程委托全国时间频率计量技术委员会负责解释 JJG 488—2018
本规程主要起草人：
董莲 (上海市计量测试技术研究院) 陈益胜（广东省计量科学研究院）
参加起草人：
胥婕（上海市计量测试技术研究院）徐亮 （上海市计量测试技术研究院） JJG488—2018
目 录
引言 1 范围· 2 引用文件。 3 概述 4计量性能要求 4.1 瞬时日差· 4.2 瞬时月差· 4.3 内置晶体振荡器频率偏差· 5 通用技术要求· 6计量器具控制. 6.1检定条件 6.2 检定项目和检定方法 6.3 检定结果的处理.· 6.4检定周期· 附录A 瞬时日差测量仪检定证书/检定结果通知书内页格式附录B 瞬时日差测量仪检定证书检定结果页格式附录 C 瞬时日差测量仪检定结果通知书结果页格式附录D 瞬时日差测量仪原始记录数据页格式
(I) (1) (1) （1) (1) (1) (1) (2) (2) (2) (2) (2) (4) (4) (5) (6) (7) (8)
.
- JJG488—2018
引言
本规程依据JJF1001--2011《通用计量术语及定义》、JJG180《电子测量仪器内石英晶体振荡器》等对JJG488一2008《校表仪》进行修订，原名“校表仪”改为“瞬时日差测量仪”，拓展规程适用范围。
与JJG488一2008相比，除编辑性修改外，主要技术变化如下：
-增加引言；一提高日差、增加月差计量性能要求；一扩展日差、月差中心频率；一增加检定用设备并扩展范围，明确技术要求；一统一不同内置传感器的电子式和机械式测量仪检定方法；一增加检定记录格式和检定结果通知书内页格式。 本规程历次版本发布情况为： —JJG488—2008;
-JJG488—1998。
iI JJG488—2018
瞬时日差测量仪检定规程
1范围
本规程适用于各类瞬时日差测量仪的首次检定、后续检定以及使用中检查。 2 引用文件
本规程引用下列文献： JJG180电子测量仪器内石英晶体振荡器注：凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最
新版本（包括所有的修改单）适用于本规程。
3概述
日差是指计时器一天的走时误差，通过计算在短时间内快速测得的日差称为瞬时日差。瞬时日差测量仪一般由传感器、电子控制和显示电路等组成（见图1），通过声、 电及磁等多种传感器，接收计时器发出的各种不同形式的振荡/节拍信号，经放大处理获得走时秒信号，同时控制计数器对其计数，获得一个信号周期内标准时间脉冲的计数值，由微处理器进行采集和计算处理，能够快速测量和显示瞬时日差。
瞬时日差测量仪
信号转换
信号接收
电子控制
传感器
计时器
控制计数
采集计算
显示电路
显示电路
图1瞬时日差测量仪原理框图
瞬时日差测量仪被广泛应用于钟表生产企业、电力行业、产品质量检验机构和计量检定部门。 4计量性能要求 4.1瞬时日差 4.1.1测量范围：（-9.999~9.999）s，（—99.9999.99）S； 4.1.2最大允许误差：±0.001s，±0.01s。 4.2瞬时月差 JJG488—2018
4.2.1测量范围：（-99.9~99.9）S，（-999~999）S； 4.2.2最大允许误差：士0.1S，土1S。 4.3内置晶体振荡器频率偏差
±1×10-5~1×10-8。 注：检定时上述各技术指标以被检设备产品说明书为准。
5通用技术要求
瞬时日差测量仪应标明生产厂家、型号、出厂日期及编号，不应有影响正常工作的机械损伤和划痕，开关、按键等应灵活可靠。
接通电源后，各种显示应清晰完整，功能设置和使用应正常。 6计量器具控制
计量器具控制包括首次检定、后续检定及使用中检查。 6.1检定条件 6.1.1检定设备 6.1.1.1参考频标
参考频标的频率稳定度应优于被检仪表频率稳定度三分之一，其他计量性能指标如开机特性、频率偏差等应优于被检仪表相应技术指标一个数量级。 6.1.1.2频率合成器
频率范围：1Hz～5MHz，有外接频标功能；分辨力：≤1uHz。
6.1.1.3瞬时日差测量仪检定装置
频率范围：1Hz～5MHz，有外接频标功能；分辨力：≤1μHz; 瞬时日差范围：（-9.9999~9.9999）S，（—99.999～99.999）S；瞬时日差最大允许误差：士0.0001S，士0.001S；瞬时月差范围：（-99.99～99.99）S；（-999.9～999.9）S；瞬时月差最大允许误差：士0.01S；士0.1S 变送方式：电声、电磁、电场、电流。
6.1.1.4通用计数器
频率范围10Hz～100MHz，有外接频标功能。 6.1.2环境条件
环境温度：（20士5）℃范围内温度变化小于士2℃；相对湿度：≤80%；电源电压：220（1士10%）V；电源频率：（50士2）Hz；振动干扰：周围无影响正常检定工作的机械振动和电磁干扰。
6.2检定项目和检定方法 2 JJG 488—2018
6.2.1瞬时日差测量仪检定项目见表1。
表1检定项目一览表首次检定
检定项目
后续检定
使用中检查
外观及工作正常性检查测量范围和测量误差内置晶体振荡器频率偏差注1：“十”表示必检的项目，“_” 表示可不检的项目。 注2：修理后瞬时日差测量仪按首次检定进行。
+ + +
+ +
+ +
6.2.2检定方法 6.2.2.1外观及工作正常性检查
检查瞬时日差测量仪外观，通电后按说明书操作并观察其显示，应符合本规程5 要求。 6.2.2.2测量范围和测量误差的检定
瞬时日差测量仪预热1h。 接收频率合成器模拟信号和接收瞬时日差测量仪检定装置模拟信号的检定连接分别
如图2和图3所示。
瞬时日差测量仪
参考频标
传感器
频率合成器
图 2
瞬时日差测量仪检定装置
参考频标
频率合成器
瞬时日差测量仪
频率变送
传感器
图3
