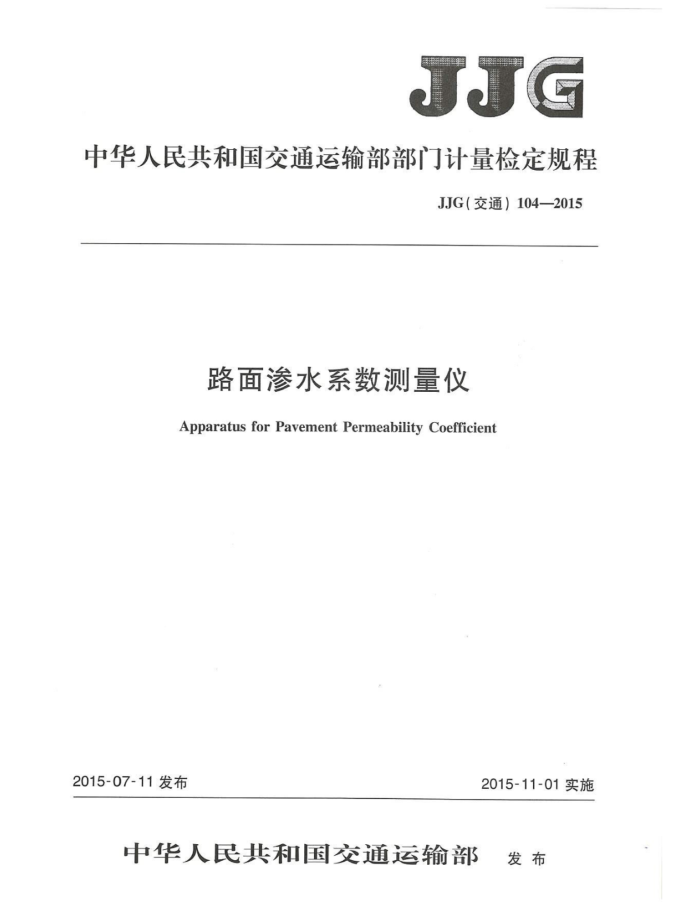

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）104—2015
路面渗水系数测量仪 Apparatus forPavement Permeability Coefficient
2015-07-11发布
2015-11-01实施
中华人民共和国交通运输部 发布 JJG（交通）104—2015
路面渗水系数测量仪
检定规程
JJG（交通）104—2015 代替JJG（交通）104—2012
Verification Regulation of Apparatus for
Pavement Permeability Coefficient
本规程经中华人民共和国交通运输部于2015年07月11日批准，并于 2015年11月01日起施行。
归口单位：全国交通工程设施（公路）标准化技术委员会公路工程材
料及仪器设备专业标准化工作组
起草单位：交通运输部公路科学研究院
重庆通力高速公路养护工程有限公司四川省交通运输厅公路规划勘察设计研究院北京市道路工程质量监督站
本规程委托交通运输部公路科学研究院负责解释 JJG（交通）104—2015
本规程主要起草人：
和松（交通运输部公路科学研究院）李连双（重庆通力高速公路养护工程有限公司）郭鸿博（交通运输部公路科学研究院）李福普（交通运输部公路科学研究院）段长华（重庆通力高速公路养护工程有限公司）荆根强（交通运输部公路科学研究院）李蒙（四川省交通运输厅公路规划勘察设计研究院）李达（北京市道路工程质量监督站）王义旭（交通运输部公路科学研究院）刘璐（交通运输部公路科学研究院） JJG（交通）104—2015
目 录
引言
II
范围 2 引用文件 3 概述 ... 4 计量性能要求
1
通用技术要求 6 计量器具控制附录A检定记录表格式附录B 检定证书内页格式附录C 检定结果通知书内页格式
5
2
C
I JJG（交通）104—2015
引 言
本规程的编写符合JF1002一2010《国家计量检定规程编写规则》的要求。本规程替代JJG（交通）104—2012《沥青混合料渗水仪检定规程》。与JJG（交通）104—2012相比，
除编辑性修改外，主要技术内容变化如下：
一对规程名称进行了调整；一在“计量性能要求”中增加对“示值相对误差”、“测量重复性”的要求（见第
4章); -将原规程计量性能要求中对仪器重要结构参数的规定调整到通用技术要求（见
第5章)； -在“检定用器具”中增加“渗水系数标准器组”（见6.1.2）。
JJG（交通）104一2012为首次发布。
II JJG（交通）104—2015
路面渗水系数测量仪检定规程
1范围
本规程适用于路面渗水系数测量仪（简称渗水仪）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用了下列文件： JT/T984路面渗水系数标准器 JT/T833沥青混合料渗水仪凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
渗水仪是利用水头差产生的推力作用进行渗水试验，并以量筒计量渗水容积，换算路面渗水系数的测量仪器。渗水仪可用于测定沥青混合料试件、沥青路面及其他多孔介质
材料的渗水系数。渗水仪由盛水量筒、顶板、阀门、立柱、底座、压重钢圈等组成。结构如图1所示。
(50.5±0.25)mm
100mL
TU (9F00t)=4
(6)
J500mL
说明： 1——盛水量筒；
一立柱；压重钢圈；一底座。
5- 6- 7-
一螺纹连接； 3——顶板；
2.
一阀门；
4-
图1渗水仪结构示意图
1 JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）104—2015
路面渗水系数测量仪 Apparatus forPavement Permeability Coefficient
2015-07-11发布
2015-11-01实施
中华人民共和国交通运输部 发布 JJG（交通）104—2015
路面渗水系数测量仪
检定规程
JJG（交通）104—2015 代替JJG（交通）104—2012
Verification Regulation of Apparatus for
Pavement Permeability Coefficient
本规程经中华人民共和国交通运输部于2015年07月11日批准，并于 2015年11月01日起施行。
归口单位：全国交通工程设施（公路）标准化技术委员会公路工程材
料及仪器设备专业标准化工作组
起草单位：交通运输部公路科学研究院
重庆通力高速公路养护工程有限公司四川省交通运输厅公路规划勘察设计研究院北京市道路工程质量监督站
本规程委托交通运输部公路科学研究院负责解释 JJG（交通）104—2015
本规程主要起草人：
和松（交通运输部公路科学研究院）李连双（重庆通力高速公路养护工程有限公司）郭鸿博（交通运输部公路科学研究院）李福普（交通运输部公路科学研究院）段长华（重庆通力高速公路养护工程有限公司）荆根强（交通运输部公路科学研究院）李蒙（四川省交通运输厅公路规划勘察设计研究院）李达（北京市道路工程质量监督站）王义旭（交通运输部公路科学研究院）刘璐（交通运输部公路科学研究院） JJG（交通）104—2015
目 录
引言
II
范围 2 引用文件 3 概述 ... 4 计量性能要求
1
通用技术要求 6 计量器具控制附录A检定记录表格式附录B 检定证书内页格式附录C 检定结果通知书内页格式
5
2
C
I JJG（交通）104—2015
引 言
本规程的编写符合JF1002一2010《国家计量检定规程编写规则》的要求。本规程替代JJG（交通）104—2012《沥青混合料渗水仪检定规程》。与JJG（交通）104—2012相比，
除编辑性修改外，主要技术内容变化如下：
一对规程名称进行了调整；一在“计量性能要求”中增加对“示值相对误差”、“测量重复性”的要求（见第
4章); -将原规程计量性能要求中对仪器重要结构参数的规定调整到通用技术要求（见
第5章)； -在“检定用器具”中增加“渗水系数标准器组”（见6.1.2）。
JJG（交通）104一2012为首次发布。
II JJG（交通）104—2015
路面渗水系数测量仪检定规程
1范围
本规程适用于路面渗水系数测量仪（简称渗水仪）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用了下列文件： JT/T984路面渗水系数标准器 JT/T833沥青混合料渗水仪凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
渗水仪是利用水头差产生的推力作用进行渗水试验，并以量筒计量渗水容积，换算路面渗水系数的测量仪器。渗水仪可用于测定沥青混合料试件、沥青路面及其他多孔介质
材料的渗水系数。渗水仪由盛水量筒、顶板、阀门、立柱、底座、压重钢圈等组成。结构如图1所示。
(50.5±0.25)mm
100mL
TU (9F00t)=4
(6)
J500mL
说明： 1——盛水量筒；
一立柱；压重钢圈；一底座。
5- 6- 7-
一螺纹连接； 3——顶板；
2.
一阀门；
4-
图1渗水仪结构示意图
1
