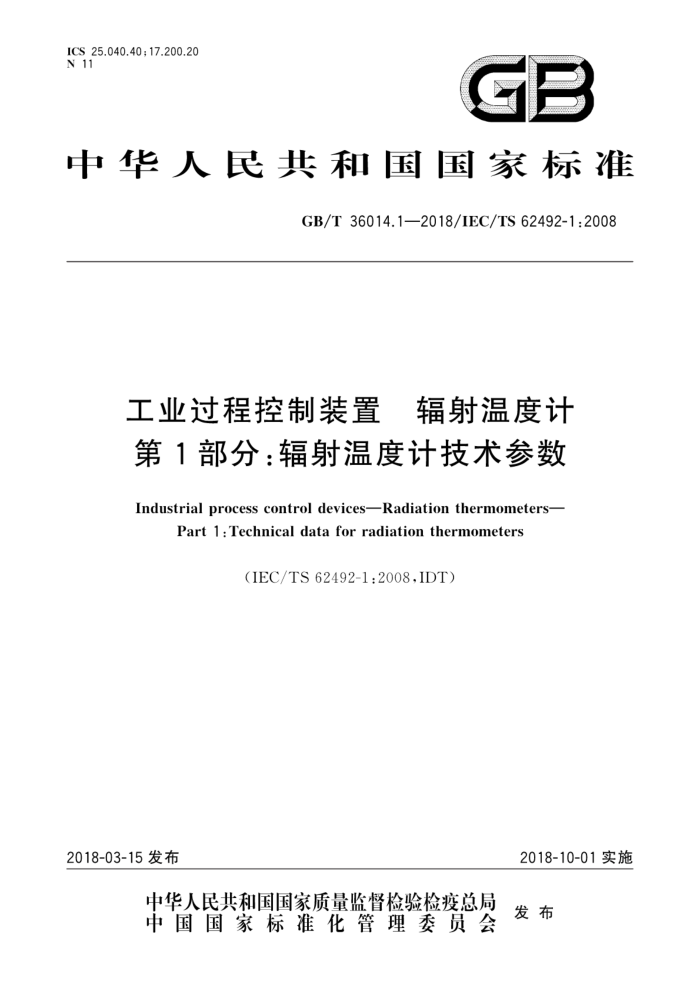

ICS 25.040.40;17.200.20 N 11
GB
中华人民共和国国家标准
GB/T36014.1—2018/IEC/TS62492-1:2008
工业过程控制装置 辐射温度计第1部分：辐射温度计技术参数 Industrialprocesscontroldevices-Radiationthermometers-
Part 1:Technical datafor radiation thermometers
（IEC/TS62492-1:2008.IDT)
2018-10-01实施
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T36014.1—2018/IEC/TS62492-1:2008
前 言
GB/T36014《工业过程控制装置 辐射温度计》分为2个部分：
第1部分：辐射温度计技术参数；第2部分：辐射温度计技术参数的确定。
本部分为GB/T36014的第1部分本部分按照GB/T1.1一2009给出的规则起草本部分使用翻译法等同采用IEC/TS62492-1：2008《工业过程控制装置 辐射温度计 第1部分：
辐射温度计技术参数》。
本部分做了下列编辑性修改：
“测量不确定度”和“准确度”为非等义，将3.1.2中术语“测量不确定度（准确度）”更正为“测量不确定度”； -4.1.1.14.2中重复性的示例温度值更正为正值；式（A.1），L的下标应为变量，更正为非下标格式。
本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本部分负责起草单位：上海工业自动化仪表研究院。 本部分参加起草单位：重庆大正温度仪表公司、国核自仪系统工程有限公司、河北省计量监督检测
院、上海自动化仪表股份有限公司、上海市计量测试技术研究院、武汉高德红外股份有限公司、中国计量科学研究院、浙江伦特机电有限公司。
本部分主要起草人：肖红练、范铠、周洪琴、李树成、郭强、万国良、郑伟、刘飞、原遵东、徐云生
I GB/T36014.1—2018/IEC/TS62492-1:2008
工业过程控制装置辐射温度计第1部分：辐射温度计技术参数
1范围
GB/T36014的本部分规定了具有单一波长范围及单一测量视场的辐射温度计的技术参数，即参
数表及使用说明书中需要给出的计量参数，以统一参数和术语的使用。
本部分适用于辐射温度计。 在给出辐射温度计的技术参数时，使用的术语常含义不清，容易造成误解。此外，参数并非是在标
准测量条件下给出，且往往未说明影响量和技术参数的相关性。因此，用户难以对辐射温度计的技术设计与性能参数作比较，也很难进行试验证实温度计是否符合制造商的技术要求
本部分旨在增进可比性及可试验性。为此，本部分在标准化的测量条件下对技术参数给出了明确的定义。
本部分不适用于红外耳温计注：对于某一具体类型的辐射温度计，并不要求制造商及销售商提供本部分给出的所有技术参数，只需给出符合本
部分规定的相关参数，
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
测量不确定度的表示指南（1995）（Guidetotheexpressionofuncertaintyofmeasurement（1995） [BIPM,IEC,IFCC，ISO,IUPAC,IUPAP,OIMLJ
国际通用计量学基本术语（1993）（Internationalvocabularyofbasicandgeneraltermsin metrology(1993)[BIPM,IEC,IFCC，ISO,IUPAC,IUPAP,OIMLJ)
3术语和定义、缩略语
3.1 术语和定义
下列术语和定义适用于本文件。
3.1.1
测量温度范围 measuringtemperaturerange 辐射温度计的可测温度范围。
3.1.2
测量不确定度 measurement uncertainty 与测量结果相关，表征合理地赋予被测量值分散性的参数。
3.1.3
噪声等效温差 noise equivalent temperature difference 表征由仪表噪声引人的测量不确定度的参数，单位为摄氏度（℃）。
1 GB/T36014.1—2018/IEC/TS62492-1:2008
3.1.4
测量距离 measuringdistance 辐射温度计与目标（被测对象)之间的设计距离或距离范围。
3.1.5
视场 5field-of-view 发出辐射温度计所接收辐射的被测区域。通常为圆型平面目标，
3.1.6
距离系数 distance ratio 目标聚焦状态下的测量距离与视场直径之比。
3.1.7
辐射源尺寸效应 size-of-sourceeffect 当观察源辐射区域的面积改变时，辐射温度计的辐射亮度或温度读数的变化
3.1.8
发射率设定 emissivity setting 表面发射率是物体表面的辐射与相同温度黑体辐射之比。发射率描述的是材料的热物理特性，除
了与材料的化学成分相关外，也可能取决于表面结构（粗糙或平滑）、发射方向、观测波长及被测对象的温度。
多数情况下，辐射温度计所测量表面的发射率显著低于1。为此，大多数辐射温度计都能调整发射率设定，并据此自动修正温度读数 3.1.9
光谱范围 spectral range 给出辐射温度计工作波长范围的上、下限值的参数
3.1.10
仪表内部温度或环境温度影响（温度参数） influence of the internal instrument or ambient temper ature (temperature parameter)
预热后、在稳定的环境条件下，根据辐射温度计温度与技术参数所适用的温度值之间的偏差，表征被测温度值附加不确定度的参数。 3.1.11
空气湿度影响（湿度参数）influenceofairhumidity（humidityparameter）根据给定环境温度下的空气相对湿度，给出被测温度值附加不确定度的参数。
3.1.12
长期稳定性 long-termstability 长时间段内测量值的变化。
3.1.13
短期稳定性 short-term stability 短时间段（若于小时)内测量值的变化
3.1.14
重复性 repeatability 短时间（若干分钟)内，相同条件下进行重复测量的标准偏差的两倍。
3.1.15
互换性 interchangeability 相同工作条件下，2台同类型仪表的读数之间最大偏差的1/2。
2 GB/T36014.1—2018/IEC/TS62492-1:2008
3.1.16
响应时间 responsetime 从输入参数值（目标温度或目标辐射)发生突变，到辐射温度计的测量值（输出参数)达到最终值的
规定限值区间内的时间间隔。 3.1.17
曝光时间 exposure time 为使辐射温度计的输出值达到给定的测量值，输入参数值（目标温度或目标辐射）发生的突变所需
持续的时间间隔。 3.1.18
预热时间 warm-uptime 辐射温度计从接通电源到能按规定开始工作所需的时间段，
3.1.19
工作温度范围及空气湿度范围 operating temperature range and air humidity range 辐射温度计可以工作的允许温度范围及湿度范围。技术要求在该温度范围及湿度范围内有效。
3.1.20
存及运输温度范围及空气湿度范围 storage and transport temperature range and air humidity range 辐射温度计在贮存或运输时不会导致永久性变化的允许环境温度范围及湿度范围。
3.2缩略语
下列缩略语适用于本文件。 FWHM：半高宽（Fullwidthathalfmaximum) NETD：噪声等效温差（Noiseequivalenttemperaturedifference） SSE：辐射源尺寸效应（Size-of-sourceeffect）
4技术参数
4.1 技术参数的类别
技术参数分成两类：计量参数和设备特征。计量参数涉及用辐射温度计进行测量所得到的与计量相关的值，而设备特征主要涉及设备的操作及使用便捷性。 4.1.1计量参数
以下计量参数用于描述辐射温度计的特性：
测量温度范围（3.1.1）；测量不确定度（3.1.2）；噪声等效温差（NETD)（3.1.3）；测量距离（3.1.4）；视场（目标区域，测量场）（3.1.5）；距离系数（距离因子）（3.1.6）；辐射源尺寸效应（SSE)（3.1.7）；发射率设定（3.1.8）；光谱范围（3.1.9）；温度参数（3.1.10）；湿度参数（3.1.11)；
3 GB/T 36014.1—2018/IEC/TS 62492-1:2008
长期稳定性（3.1.12）；短期稳定性（3.1.13）；重复性（3.1.14）；互换性（3.1.15）；一响应时间（3.1.16）；曝光时间（3.1.17）；预热时间（3.1.18）；
-
一工作温度范围及空气湿度范围（3.1.19）；贮存及运输温度范围及空气湿度范围（3.1.20）。 应给出特定计量参数的相关参数，如测量条件、影响参数以及相互关联性等。 辐射温度计的部分计量参数与温度计的发射率设定有关，若无其他规定，应在发射率设定为1的条
-
件下给出参数。对于内部固定发射率设定不为1的辐射温度计，应给出其标准设定下的技术指标以及发射率值。辐射温度计的测量温度范围、测量不确定度及噪声等效温差都与发射率设定紧密相关。
4.1.1.1 测量温度范围 4.1.1.1.1总则
对此温度范围，测量不确定度应保持在规定的限值内。 注：有时也需另外规定一个更宽范围的“显示温度范围”。此范围内，温度计也能显示温度但不保证示值符合技术
要求。
4.1.1.1.2 2参数示例
测量温度范围：示例1-50℃~+1000℃。 示例2:400℃~2500℃，发射率范围0.1~1.0。
4.1.1.2 2测量不确定度 4.1.1.2.1总则
测量不确定度的值应与测量结果一同给出（见《测量不确定度的表示指南》）。 注：若确定了测量结果M及测量不确定度U,则被测量的值最可能出现在M一U到M十U范围内。测量不确定度
表示为U，置信水平约95%（扩展不确定度，包含因子=2）。 引用测量不确定度时应考虑“国际温标”（现为ITS-90），即，不确定度既应包括温度计读数相对于
校准器的分散性，也应包括这些校准器溯源至ITS-90的不确定度。或者两者分别表达。
常用术语“准确度”是个定性概念，不宜使用具体数值。它通常用于表征测量结果与被测量真值的一致程度（见《国际通用计量学基本术语》）。 4.1.1.2.2所需参数
测量不确定度取决于置信水平（应规定置信水平约为95%）、被测温度、环境温度、辐射温度计内部
温度、空气湿度、源直径及视场（在相应测量距离下），因此，应给出这些参数。
为了简化不确定度的表述，并增加其可比性，应尽可能采用标准化测量条件：若无其他规定，测量不
确定度的置信水平应约为95%，且应适用于整个规定工作温度范围及空气湿度范围（3.1.19）。或表达为：置信水平约为95%、环境温度23℃，23℃时空气相对湿度50%。
注：辐射温度计通常具有较宽的测量温度范围，且辐射信号随目标温度的升高显著增强。漂移和噪声将引人温度
测量的不确定度。噪声影响通常在温度范围的下限值时最大，但在大部分温度范围上通常并不显著。完整的
