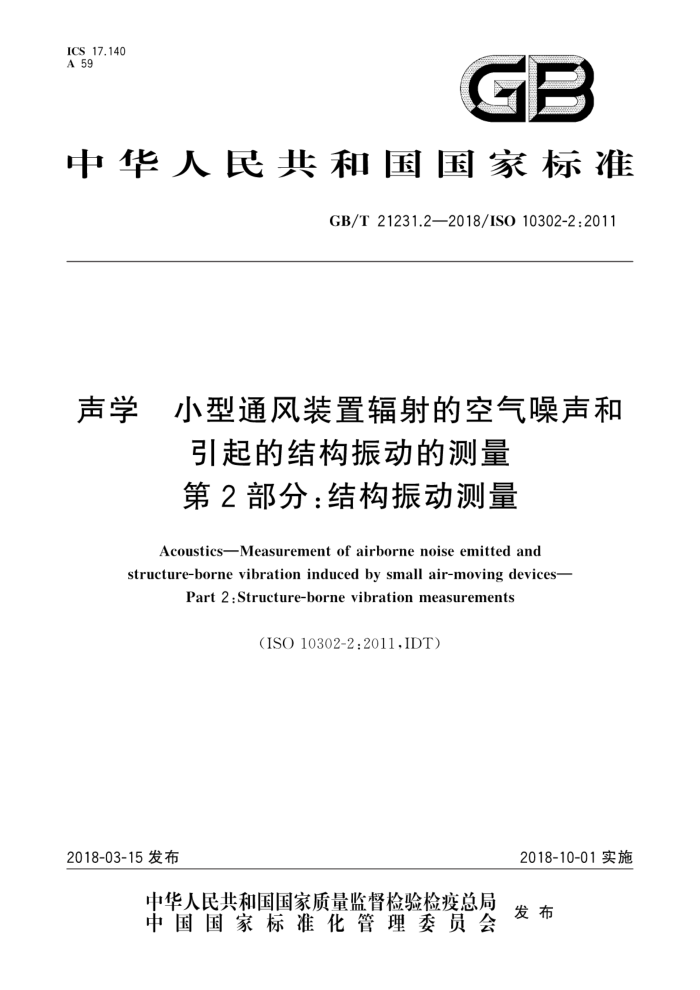

ICS 17.140 A 59
GB
中华人民共和国国家标准
GB/T21231.2—2018/ISO10302-2:2011
声学 小型通风装置辐射的空气噪声和
引起的结构振动的测量第2部分：结构振动测量
AcousticsMeasurement of airborne noise emitted and structure-borne vibration induced by small air-moving devices-
Part 2:Structure-borne vibration measurements
（ISO10302-2:2011,IDT)
2018-10-01实施
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T21231.2—2018/ISO10302-2:2011
目 次
前言范围 2
m
规范性引用文件术语和定义描述量测量不确定度测试夹具的设计和性能要求安装通风装置的运行仪器 10 测量步骤 11 测试报告附录A（资料性附录） 推荐的报告数据格式附录B（资料性附录） 测试可变速运行通风装置的推荐电压附录C（资料性附录） 通风装置的结构振动加速度级的技术说明样本附录D（资料性附录） 测量不确定度的评定指南参考文献
3
4
5
6
8
9
15
16
17 GB/T21231.2—2018/ISO10302-2:2011
前言
GB/T21231《声学小型通风装置辐射的空气噪声和引起的结构振动的测量》包括以下两个部分：一第1部分：空气噪声测量；
一第2部分：结构振动测量。 本部分为GB/T21231的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO10302-2：2011《声学 小型通风装置发射的空气噪声和结构振动
测量第2部分：结构振动测量》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3240—1982声学测量中的常用频率（negISO266：1975） GB/T3241一2010电声学倍频程和分数倍频程滤波器（IEC61260：1995，MOD) GB/T14412—2005 机械振动与冲击加速度计的机械安装（ISO5348：1998，IDT）
一GB/T20485.11一2006振动与冲击传感器校准方法第11部分：激光干涉法振动绝对校准
(ISO16063-11:1999,IDT) —GB/T20485.21一2007振动与冲击传感器校准方法 第21部分：振动比较法校准
(ISO16063-21:2003,IDT)。 本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：深圳中雅机电实业有限公司、中国科学院声学研究所、上海申华声学装备有限公
司、同济大学、安徽微威胶件集团有限公司、北京市劳动保护科学研究所、长沙奥邦环保实业有限公司、 上海交通大学、浙江大学、中国计量科学研究院、上海新华净环保工程有限公司、西北工业大学、上海市环境科学研究院、大连明日环境工程有限公司等。
本部分主要起草人：方庆川、李晓东、杨军、程明昆、吕亚东、毛东兴、俞悟周、张明发、户文成、 李孝宽、莫建炎、李志远、李俊、蒋伟康、翟国庆、何龙标、陈克安、王兵、刘运峰、武道忠、周裕德、祝文英、 刘丹晓、徐欣。
II GB/T 21231.2—2018/ISO10302-2:2011
声学小型通风装置辐射的空气噪声和
引起的结构振动的测量第2部分：结构振动测量
1范围
GB/T21231的本部分适用于小型通风装置的振动级测量，根据GB/T21231.1一2018中规定，对于该类小型通风装置足尺测试箱的安装面积小于0.48m×0.90m，缩尺1/2测试箱的安装面积小于 0.18mX0.3m
本部分适用于能安装在符合GB/T21231.1一2018规定、具有自支撑和出人口端面的测试箱的各类小型通风装置。
本部分中规定的程序详细说明了用于信息和通信设备的小型通风装置常用结构引起的振动级的测量方法。本部分规定的方法可用于单台小型通风装置的振动级的测定。如果振动级是由某系列的若干台小型通风装置测量得到，则可以用这些数据来确定该系列产品振动级的统计值。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T21231.1一2018声学小型通风装置辐射的空气噪声和引起的结构振动的测量第1部分：空气噪声测量（ISO10302-1：2011,IDT）
ISO266声学常用频率（Acoustics—Preferredfrequencies） ISO5348机械振动与冲击加速度计的机械安装（Mechanicalvibrationandshock一Mechanical
mounting of accelerometers)
ISO16063-11振动与冲击传感器校准方法第11部分：激光干涉法振动绝对校准（Methodsfor the calibration of vibration and shock transducersPart 1l:Primaryvibration calibration by laser in terferometry)
ISO16063-21振动与冲击传感器校准方法第21部分：与基准传感器进行比较的振动校准
(Methods for calibration of vibration and shock transducersPart 21: Vibration calibration by com parison to a reference transducer)
IEC6126o电声学倍频带和分数倍频带滤波器（Electroacoustics一Octave-bandandfractional octave-band filters)
ISO/IECGuide98-3测量不确定度第3部分：测量不确定度的表达指南（GUM：1995）（Uncer tainty in measurement—Part 3:Guide to the expression of uncertainty inmeasurement(GUM:1995))
3术语和定义
GB/T21231.1一2018界定的以及下列术语和定义适用于本文件。
1 GB/T21231.2—2018/ISO10302-2:2011
3.1
振动加速度级 vibratory acceleration level La 加速度的平方与基准加速度的平方之比的以10为底的对数.单位为分贝（dB）。
4
L.=10lg[
...(1)
Q
式中： a。——基准加速度，单位为米每二次方秒(m/s"），a。=1μm/s。 注1：需标出频带宽度；如，关注频率范围内的所有频段或1/3倍频带。 注2：有的标准会采用其他的基准加速度值。 注3：本部分中，“振动加速度级”常简称为“加速度级”。
3.2
测试频率范围frequencyrangeofinterest 包含在25Hz~5kHz频率范围内ISO266规定的1/3倍频带
3.3
信息技术和通信设备informationtechnologyandtelecommunicationsequipment 用于家庭、办公室、计算机网站、通讯站台或类似环境的信息处理设备及其部件。 ［参见ISO7779:20103]】，3.1.3] 注：本标准用于支持信息技术和通信设备的设计人员。
4描述量
小型通风装置引起的振动级的主要描述是指在测试频率范围（见3.2）内测量测点处不计权的总振
动加速度级的能量平均。该频率范围除了包含GB/T21231.1一2018中小型通风装置辐射的空气噪声的大部分频率外，还增加了中心频率为25Hz～80Hz的1/3倍频带的低频范围。
采用不计权1/3倍频带加速度级进行描述。虽然本部分的测试装置和程序也可与窄带频率分析仪联用进行更为细致的研究，但在此对窄带分析仪并不做要求。
注：由于非侵入式轻便加速度计很普遍且操作简单，因此测量加速度很方便。选用不计权总加速度级是因为测量
简单，且与结构辐射的A计权结构噪声级有很好相关性。（见参考文献[7]和[11])。结构振动产生的A计权结构噪声级由结构的平均加速度级确定：a)将加速度转换为速度；b)结构的辐射效率修正；c)进行A计权。在一阶近似下，除常数外.作为频率函数的上述三个计算结果会互相抵消。这样就将不计权总加速度级看作是风机引起的A计权结构噪声的简单测量。
5测量不确定度
测量结果的不确定度应按本部分要求进行估计，最好是依据ISO/IEC指南98-3进行。在记录中，按ISO/IEC指南98-3的规定应给出扩展不确定度及相应的包含因子。附录D给出了确定扩展不确定度的指南。
如果根据本部分在一个实验室进行测量，现有的知识对完全应用ISO/IEC指南98-3还是不够的。 因此，建议在测试报告中暂时使用表1给出的复现性标准偏差。值乘以包含因子2得到的置信概率为 95%的扩展不确定度估计值。
