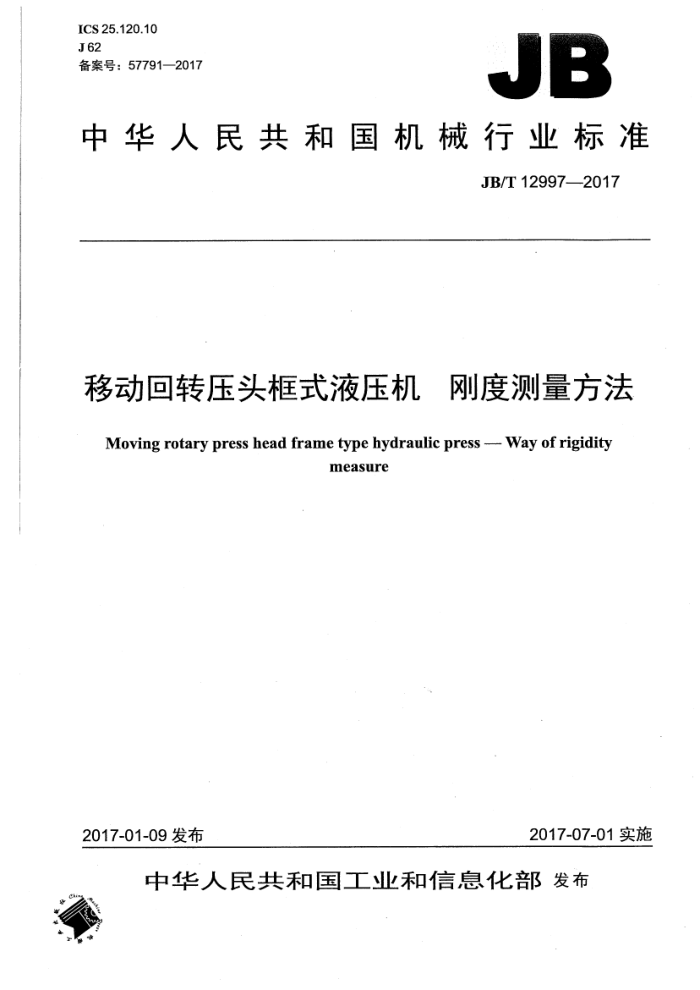

ICS25.120.10 J62 备案号：57791—2017
JB
中华人民共和国机械行业标准
JB/T12997—2017
移动回转压头框式液压机 刚度测量方法
Moving rotary press head frame type hydraulic press --- Way of rigidity
measure
2017-07-01实施
2017-01-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
移动回转压头框式液压机刚度测量方法
JB/T129972017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字
2017年7月第1版第1次印刷
定价：12.00元
*
书号：15111·14243 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12997—2017
目 次
前言， 1范围 2规范性引用文件 3术语和定义 4测量说明 5液压机整机刚度测量 5.1测量条件..
I
5.2 测量方法， 5.3计算方法.. 5.4测量工具... 5.5 说明. 附录A（资料性附录） 液压机整机刚度C.推荐值
图1 整机刚度测量示意图
表A.1 液压机整体刚度推荐值
4
.... JB/T12997—2017
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：天津市天锻压力机有限公司、合肥合锻机床股份有限公司、济南铸造锻压机械研
究所有限公司、河北东风锻压机械有限公司、福建省闽旋科技股份有限公司。
本标准主要起草人：李森、王玉山、马立强、朱斌、宋秀燕、李贵闪、隋岩、侠习梅、陈海周。 本标准为首次发布。
I JB/T12997—2017
移动回转压头框式液压机刚度测量方法
1范围
本标准规定了移动回转压头框式液压机整机刚度的测量方法。 本标准适用于一般用途的移动回转压头框式液压机（以下简称液压机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11841996形状和位置公差未注公差值 GB/T1219—2008指示表
3术语和定义
下列术语和定义适用于本文件。
3.1
液压机整机刚度rigidityofhydraulicpress 压头位于上横梁中点位置，在液压机工作台面上规定的范围内施加公称力的均布载荷（以下简称满
载）时，上横梁下平面与工作台上平面之间指定位置的平均变形量与工作台面左右方向有效长度之比。
4测量说明
4.1工作台上平面是液压机整机刚度测量的基准面。 4.2液压机整机刚度的测量，应在满负荷运转试验后进行。 4.3对装有工作台板的液压机，应测量移动回转压头位于上横梁左右方向中间位置时的刚度，测量前将移动回转压头移至测量位置，并夹紧；对装有移动工作台的液压机，应检测移动回转压头和移动工作台分别位于上横梁和工作台面左右方向中间位置时的刚度，检测前将移动回转压头和移动工作台移至测量位置，并将移动回转压头夹紧。 4.4在液压机整机刚度检验过程中，不允许对影响刚度的机构和零件进行调整，否则应复检。
5液压机整机刚度测量
5.1测量条件
5.1.1在压头行程下限和行程下限前二范围内进行测量。 5.1.2试压垫块按图1所示置于工作台面上，并保证前后方向尺寸大于或等于机身宽度的80%，左右方向尺寸应为压头直径的80%100%；
n
1 JB/T12997—2017
上横梁内侧边缘 1
，液压缸台肩宽度
1.2
试压垫块
(80%~100%)
口
2
n
说明：
一压头的最大行程，单位为毫米（mm）；一压头下平面的最大直径，单位为毫米（mm）；一液压机工作台面左右方向的有效长度，单位为毫米（mm)；
S-
L-
L," 一液压机工作台面前后方向的最大长度，单位为毫米（mm）；
一检测位置距边缘的距离，其中[≤L/4，I,≤L,/30。
I, 1.
图1整机刚度测量示意图
5.2测量方法 5.2.1按照图1所示试压垫块位置，在空载状态下，分别记录指示位置1、2、3、4的读数。 5.2.2按照图1所示试压垫块位置，在满载状态下，分别记录指示位置1、2、3、4的读数。 5.2.3分别计算指示位置1、2、3、4在空载和满载状态下的读数差值。 5.3计算方法
计算四个读数差值的算术平均值，按公式（1）计算被测液压机整机刚度。
n JB/T12997—2017
1
(1)
C
L
式中： CA液压机整机刚度，计算结果保留两位小数； 4——图1中1、2、3、4四个位置，空载与满载状态下百分表读数之差的算术平均值，单位为毫
米(mm)。
5.4测量工具
试压垫块，百分表，表架。 试压垫块的平面度、平行度不低于GB1184一1996的6级精度，百分表的量程为010mm，百分表应符合GB/T1219一2008中1级精度的要求。
5.5说明 5.5.1C的推荐值参见附录A。 5.5.2此项标准的检测应在制造厂家完成。 JB/T129972017
7
UU
U0
附录A （资料性附录）
液压机整机刚度C推荐值
液压机整机刚度C推荐值见表A.1。
表A.1液压机整体刚度推荐值
刚度推荐值
普通级 <1/1 000
加强级 <1/1200
版权专有侵权必究
*
