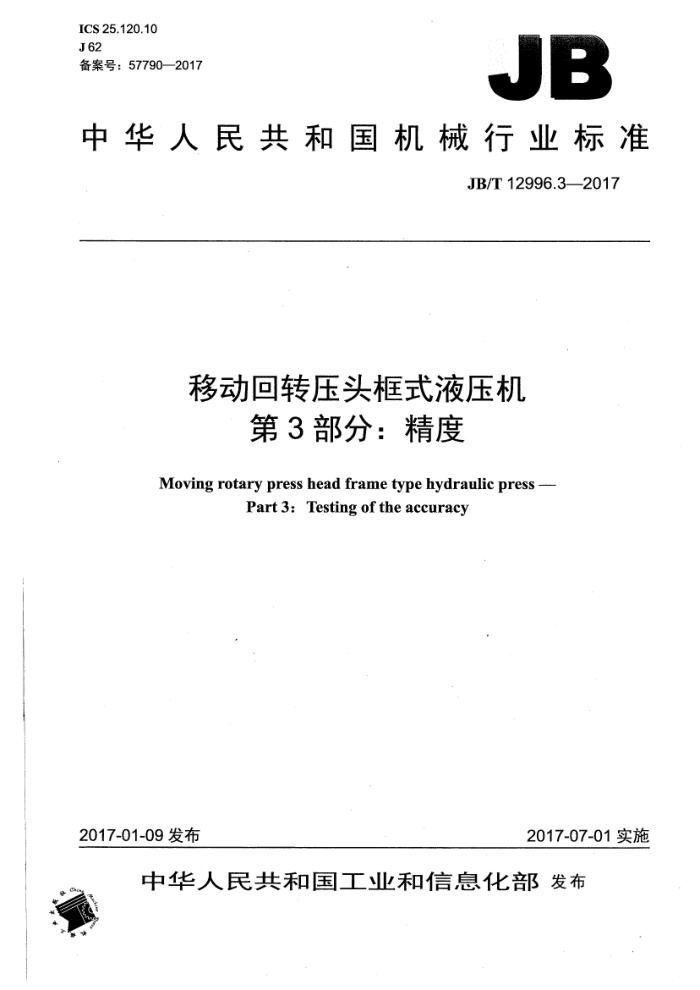

ICS25.120.10 J62 备案号：57790—2017
JB
中华人民共和国机械行业标准
JB/T12996.3—2017
移动回转压头框式液压机
第3部分：精度
Moving rotary press head frame type hydraulic press -
Part 3: Testing of the accuracy
2017-07-01实施
2017-01-09发布
中华人民共和国工业和信息化部发布 JB/T12996.3—2017
目 次
前言... 1范围， 2规范性引用文件 3精度检验说明 4精度检验，
.I1
4.1压头下平面对移动工作台面的平行度. 4.2压头运动轨迹对移动工作台面的垂直度 JB/T12996.3—2017
前言
JB/T12996《移动回转压头框式液压机》分为三个部分：
第1部分：型式与基本参数； -第2部分：技术条件；第3部分：精度。
本部分为JB/T12996的第3部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：天津市天锻压力机有限公司、合肥合锻机床股份有限公司、济南铸造锻压机械研
究所有限公司、河北东风锻压机械有限公司、福建省闽旋科技股份有限公司。
本部分主要起草人：侠习梅、隋岩、马立强、王玉山、朱斌、宋秀燕、李森、李贵闪、陈海周。 本部分为首次发布。
II JB/T12996.3—2017
移动回转压头框式液压机第3部分：精度
1范围
JB/T12996的本部分规定了移动回转压头框式液压机的精度检验项目、公差及检验方法。 本部分适用于组装后压头精度不可调整，压头与移动工作台可以移动，压头与回转工作台可以回转
的移动回转压头框式液压机（以下简称液压机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10923锻压机械精度检验通则
3精度检验说明
3.1工作台面是总装精度检验的基准面。 3.2精度检验前，液压机应调整水平，其工作台面纵横向水平偏差不应超过0.20/1000。 3.3精度检验应在空运转和负荷运转试验后分别进行，以负荷运转试验后的精度检验值为准。 3.4精度检验应符合GB/T10923的规定，也可采用其他等效的检验方法。
4精度检验
4.1压头下平面对移动工作台面的平行度 4.1.1检验方法
在移动工作台上平面左极限位置、中心位置及右极限位置分别进行测量。测量时在回转工作台上可用带有球面的支撑棒支在压头下平面中心位置，指示表置于移动工作台上的平尺上，使指示表测头触及压头下平面，按左右及前后方向在两条中心线上测量，指示表读数的最大差值即为测定值（见图1）。 取三处测量位置测定值的最大值作为压头下平面对工作台面平行度的误差值。
测量点：在行程下限和行程下限前二位置处进行测量。 注1：支撑棒所支撑的重量只是压头自身的重量，压头下平面需选用带有球面的支撑棒进行支撑（支撑处有孔时，
3
可用垫板覆盖后进行支撑）。
注2：L为被测量平面的最大长度，即压头下平面的直径。 注3：L,为压头下平面的最大实际测量长度，L 19
20 t
I JB/T12996.3-2017
图
4.1.2公差
0.60 1000
压头下平面对移动工作台面的平行度公差应为0.80mm+
4.1.3检验工具
平尺、指示表。 4.2压头运动轨迹对移动工作台面的垂直度 4.2.1检验方法
在移动工作台上平面左极限位置、中心位置及右极限位置分别进行测量。测量时在移动工作台面上测量处放一平尺，直角尺放在平尺上，将指示表紧固在压头下平面上，并使指示表测头触及直角尺的测量面，当压头在行程下限前， 二范围内往复运动时，在通过中心的左右和前后方向分别进行测量，指示表读数的最大差值即为测定值（压头在起动、停止和反向运动时出现的瞬时跳动误差不计）（见图2）。取三处测量位置测定值的最大值作为压头下平面对工作台面垂直度的误差值。
3
测量点：在行程下限前二 范围内。 注：L,为压头运动轨迹的被测量范围，L,大于压头行程的四分之一长度。
3
2 JB/T12996.32017
图2
4.2.2公差
压头下平面的对工作台面的垂直度公差应为0.50mm+ 0.10 L,
100
4.2.3检验工具
直角尺、平尺、指示表。 19
