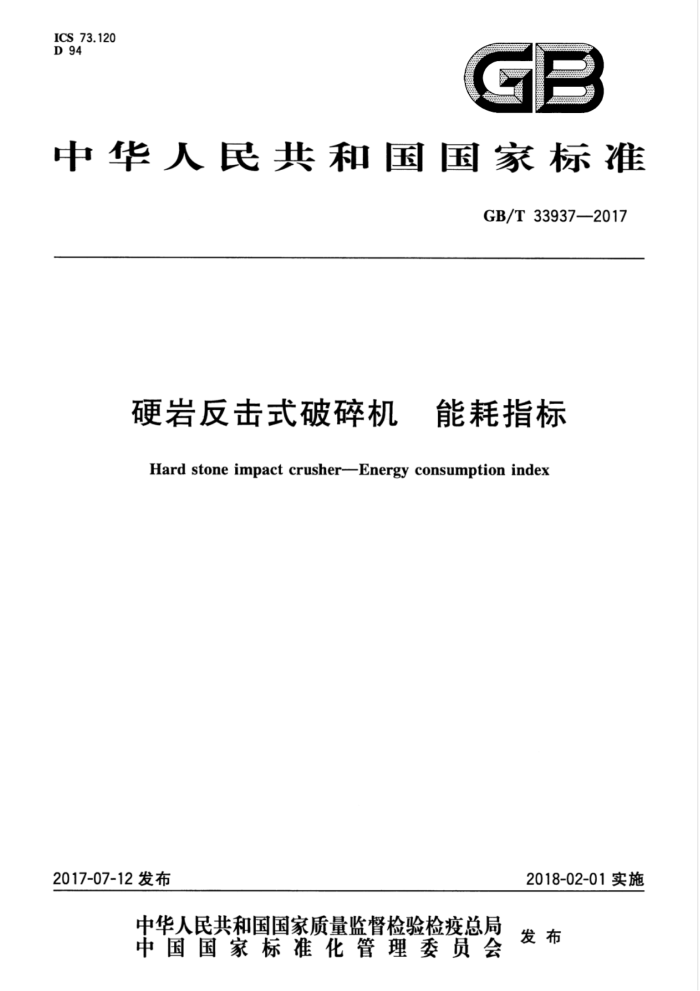

ICS 73.120
D 94
GB
中华人民共和国国家标准
GB/T33937—2017
硬岩反击式破碎机 能耗指标
Hard stone impact crusher-Energy consumption index
2018-02-01实施
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T33937—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88)归口。 本标准负责起草单位：上海创申重型装备制造有限公司。 本标准参加起草单位：洛阳矿山机械工程设计研究院有限责任公司、浙江武精机器制造有限公司、
海汇集团有限公司、洛阳大华重型机械有限公司。
本标准主要起草人：郑鸣皋、朱雨东、郭明、卢福昌、李习花、沈俊葬、王定华、刘国祥、于洋、秦在智、 刘磊。
I GB/T33937—2017
表 1
能耗指标/(kW·h/t)
破碎机型号
1级 1.00 0.70 0.70 0.70 0.80 0.80 0.85 0.85
2级 1.10 0.80 0.80 0.80 0.85 0.85 0.95 0.95
3级 1.30 0.90 0.90 0.90 0.95 0.95 1.00 1.00
PFY-0504、PFY-0607,PFY-0705
PFY-0807、PFY-1007 PFY-1010、PFY-1013
PFY-1210,PFY-1212,PFY-1214 PFY-1310,PFY-1313,PFY-1315
PFY-1320、PFY-1415 PFY-1420、PFY-1515、PFY-1622
PFY-1822
注1：电动机功率为实测平均功率。 注2：能耗指标等级分为1级、2级、3级。3级为基本级，2级为节能评价值，1级要求最高。
表 2
能耗指标/(kW·h/t)
破碎机型号 PFY-0807、PFY-1007 PFY-1010,PFY-1013
2 级 0.85 0.85 0.85 0.90 0.95 1.00 1.00
3级 0.95 0.95 1.00 1.00 1.05 1.05 1.10
1级 0.75 0.75 0.75 0.85 0.85 0.90 0.90
PFY-1210、PFY-1212、PFY-1214 PFY-1310、PFY-1313、PFY-1315
PFY-1320、PFY-1415 PFY-1420、PFY-1515、PFY-1622
PFY-1822
注1：电动机功率为实测平均功率。 注2：能耗指标等级分为1级、2级、3级。3 3级为基本级，2级为节能评价值，1级要求最高。
试验方法
5
5.1 破碎机处理能力、实测功率的试验应在标准工况下进行，参见附录A。 5.2 破碎机的能耗指标的计算，参见附录A。
6 能耗评定
破碎机能耗指标达到表1或表2中3级为合格品，达到2级以上（含2级）为节能产品。
2 GB/T33937—2017
7 能耗等级标注
7.1 制造商宜根据本标准的规定和测试结果，确定破碎机的能耗等级， 7.2 2制造商宜在其产品说明书中注明破碎机的能耗等级
3 GB/T33937—2017
附录A （资料性附录）
破碎机能耗试验方法
A.1试验条件
A.1.1试验环境
试验应在环境温度为20℃士5℃、相对湿度为45%～75%、海拔高度为1000m以下的场所进行。
A.1.2试验仪器
电压表、电流表的精度等级应为1.5级，响应时间不大于4S；功率表的精度等级应为1.5级，响应时间不大于4s；电子秤的精度为100g。
A.2 2试验方法
A.2.1 破碎机能耗试验应在标准工况下进行。分为短时功率测试法和平均功率法两种。 A.2.2短时功率测试法：
a）本试验方法仅适用于所选功率稳定的情况，如果在5min内所测量功率变化小于5%，则认为
功率已稳定，在此情况下，可直接读取仪器显示的功率值； b) 将待测破碎机连接到测量仪上，并选择测量模式，开动机器并给料，经过至少5min，待功率达
到稳定值，并变化不超过5%时，读取测量仪器的功率消耗（可从观察到的最大功率值得到）； c) 破碎机的能耗指标按式（A.1)计算：
E-N
.(A.1)
Q
式中： E—能耗指标，单位为千瓦小时每吨(kW·h/t)； N一—破碎机实测最大功率值，单位为千瓦(kW)； Q 一破碎机的处理能力，单位为吨每小时（t/h）。
A.2.3平均功率法：
a）本试验方法适用于测量功率不稳定的情况，也适用于所有功率稳定的情况。本方法以用户选
定时间段内平均功率读数为计算依据； b): 将待测破碎机连接到测量仪上，并选择测量模式，开动机器并给料，在选定时间段内，一般以
10min为宜，每隔1min，记录每分钟末的数值N，共10次；平均功率按式（A.2)计算：
N_Ni+N.+..+N
.....(A.2)
10
式中： N N，N2，，N1o一每分钟末的瞬时功率值，单位为千瓦(kW）。
-10min内的平均功率，单位为千瓦（kW)；
d) 破碎机的能耗指标按式（A.3)计算： 4
