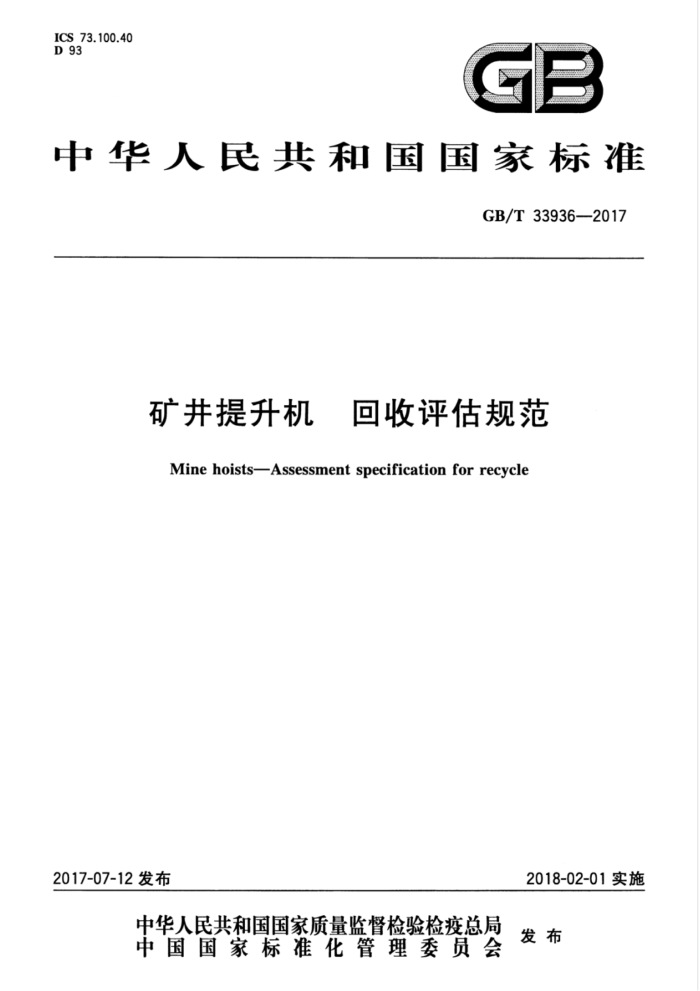

ICS 73.100.40 D 93
GB
中华人民共和国国家标准
GB/T33936—2017
矿井提升机 回收评估规范 Mine hoists-Assessment specification for recycle
2017-07-12发布
2018-02-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和 国
国家标准矿井提升机回收评估规范
GB/T33936—2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880X12301/16印张0.5字数10千字 2017年7月第一版2017年7月第一次印刷
*
书号：155066·1-56918定价14.00元 GB/T33936—2017
前言
本标准接照GB/T1.1一2009给出的规则起章。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88)归口。 本标准负责起草单位：洛阳矿山机械工程设计研究院有限责任公司。 本标准参加起草单位：重庆泰丰矿山机器有限公司、锦州矿山机器（集团)有限公司。 本标准主要起草人：杜波、杨现利、梁开谧、刘同欣、王爽、高文君、刘正魁、胡喜磊、王亚东。
H GB/T33936—2017
矿并提升机 回收评估规范
1范围
本标准规定了矿井提升机的回收改造总体原则、回收改造评估技术要求、改造后产品的试验方法和检验规则。
本标准适用于单绳缠绕式矿井提升机和多绳摩擦式矿井提升机（以下统称“提升机”）
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10599 9多绳摩擦式提升机 GB/T11345一2013焊缝无损检测超声检测技术、检测等级和评定 GB16423金属非金属矿山安全规程 GB/T20961单绳缠绕式矿井提升机 JB/T1581 汽轮机、汽轮发电机转子和主轴锻件超声检测方法 JB/T3277 矿井提升机和矿用提升绞车液压站 JB/T4263交流传动矿井提升机电控设备技术条件 JB/T6754.1直流传动矿井提升机电控设备第一部分机组电控设备 JB/T6754.2直流传动矿井提升机电控设备第二部分晶闸管电控设备 JB/T8519矿井提升机和矿用提升绞车盘形制动器煤矿安全规程（2016版）
3回收改造总体原则
3.1下列产品不在回收改造范围之内：
a）国家明令禁止使用的KJ、JKA、XKT、JTK系列提升机； b）TKD型提升机电控装置及使用继电器结构原理的提升机电控装置； c）矿井提升机的高速级和低速级联轴器，
3.2耗能大、技术性能低，但符合《煤矿安全规程》的矿井提升机。 3.3回收改造技术方案应由负责改造的厂家和改造后的用户共同协商制定。 3.4改造后的单绳缠绕式提升机应符合GB/T20961的规定，多绳摩擦式提升机应符合GB/T10599 的规定。 3.5回收改造后的产品应在适当而明显的部位设置标牌，并应在其标牌上注明改造日期。
4回收改造评估技术要求
4.1主轴装置 4.1.1主轴应按照JB/T1581进行无损检测，内部不应有白点和裂纹，其夹杂和非裂纹性缺陷要求
1 GB/T33936—2017
4.4.4减速器噪声未超出允许值，即操纵台位置处噪声值不超过85dB(A）。 4.4.5局部改造时，平行轴减速器的壳体可以保留；行星齿轮减速器的壳体、行星架可以保留。 4.5深度指示器系统 4.5.1符合4.5.2或4.5.3要求的深度指示器系统可以继续使用，否则应予局部或整体改造。改造应优先采用数字式深度指示器。 4.5.2牌坊式深度指示器的指针行程达到整个有效行程的2/3，且应具备传动失效保护功能 4.5.3采用编码器信号传递的数字深度指示器。 4.6润滑站 4.6.1 符合4.6.2～4.6.5要求的润滑站可以继续使用，否则应整体改造。 4.6.21 能够为现有的减速器和轴承提供压力、流量稳定的润滑油，工作状态正常。 4.6.3 润滑站泵站和阀组为双套，一用一备。 4.6.4 噪声未超出允许值，即操纵台位置处的噪声不超过85dB(A）。 4.6.5 润滑站无漏油现象。 4.7天轮装置 4.7.1 符合4.7.24.7.6要求的天轮装置可以继续使用，否则应予局部改造或整体更换。 4.7.2 天轮装置采用双列向心球面滚子轴承。 4.7.3 绳槽处带衬垫。 4.7.4 天轮轮缘高度符合《煤矿安全规程》（2016版）和GB16423的规定。 4.7.5 煤矿用矿井提升机D/d（天轮直径/钢丝绳直径）符合《煤矿安全规程》（2016版）的要求，金属非金属矿山用矿井提升机D/d（天轮直径/钢丝绳直径）符合GB16423的要求。 4.7.6天轮采用铸焊结构。 4.8导向轮装置 4.8.1 符合4.8.2～4.8.6要求的导向轮装置可以继续使用，否则应予局部改造或整体更换。 4.8.2 导向轮装置采用双列向心球面滚子轴承。 4.8.3 绳槽处带衬垫。 4.8.4 轮缘高度符合《煤矿安全规程》（2016版）和GB16423的规定。 4.8.5 煤矿用矿井提升机D/d（导向轮直径/钢丝绳直径）符合《煤矿安全规程》（2016版）的要求，金属非金属矿山用矿井提升机D/d（导向轮直径/钢丝绳直径）符合GB16423的要求。 4.8.6 6导向轮采用铸焊结构。 4.9电动机
不属于国家淘汰的高能耗电动机，且符合下列要求时可以继续使用，否则应予整体改造： a）功率满足生产需要； b）与电控系统配套良好。
4.10电控系统 4.10.1不属于国家淘汰产品，且符合下列要求的电控系统可以继续使用，否则应予整体改造：
a）用于煤矿的电控系统应符合《煤矿安全规程》（2016版）要求的各项安全保护，用于金属非金属
矿山的电控系统应符合GB16423要求的各项安全保护； 1
GB/T33936—2017
b) 电控系统与电动机配套良好； c) 电控系统符合JB/T4263、JB/T6754.1或JB/T6754.2的规定。
4.10.2 电控系统应以实现自动控制为改造方向。
改造后产品的试验方法和检验规则
6
改造后矿井提升机应按GB/T20961和GB/T10599进行试验，检验规则应符合GB/T20961和 GB/T10599的要求。
