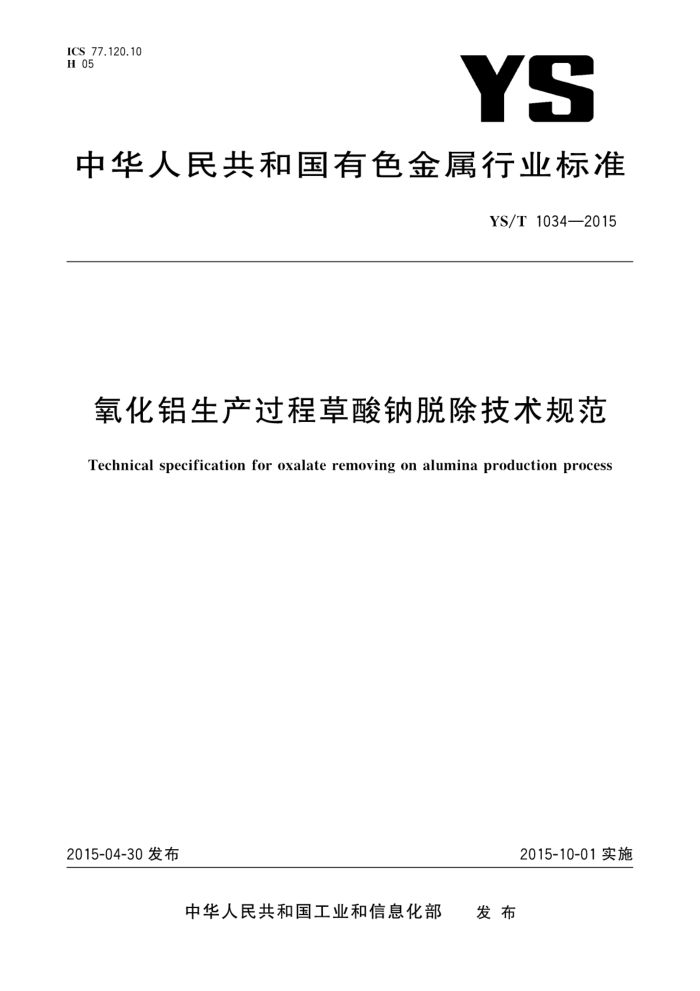

ICS 77.120.10 H 05
YS
中华人民共和国有色金属行业标准
YS/T1034—2015
氧化铝生产过程草酸钠脱除技术规范
Technical specification for oxalate removing on alumina production process
2015-04-30发布
2015-10-01实施
发布
中华人民共和国工业和信息化部 YS/T1034—2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准负责起草单位：山东南山铝业股份有限公司。 本标准参加起草单位：中国铝业股份有限公司郑州研究院、云南铝业股份有限公司。 本标准主要起草人：程仁策、赵瑜、韩美东、杨青艳、姜日鑫、刘川，
一 YS/T1034—2015
氧化铝生产过程草酸钠脱除技术规范
1范围
本标准规定了拜耳法生产氧化铝过程中草酸钠脱除工艺的术语和定义、设备要求及生产工艺要求等。
本标准适用于拜耳法生产氧化铝过程中草酸钠的苛化脱除工艺
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50530 氧化铝厂工艺设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
草酸钠富集液 fineseed washing liquid 氢氧化铝结晶洗涤过滤过程产生的草酸钠含量较高的铝酸钠溶液。
3.2
草酸钠的苛化 oxalate caustification 草酸钠与石灰乳反应生成草酸钙和氢氧化钠的过程
3.3
苛化率 caustificationrate 转化为草酸钙的草酸钠含量占草酸钠总量的比例，
3.4
氧化铝损失率 aluminalossrate 铝酸钠溶液中与氧化钙反应的氧化铝占氧化铝总量的比例。
3.5
石灰配比 limeration 苛化反应溶液中氧化钙的摩尔量与草酸钠摩尔量和3倍氧化铝摩尔量之和的比值，即：
[CaO]/[NazC,O4+Al, OX 3]
4设备要求
4.1 生产设施 4.1.1生产线应具备使氢氧化铝浆液分级、过滤、发生苛化反应及沉降的生产设备。 4.1.2氢氧化铝浆液分级宜使用分级旋流器，分级旋流器的规格满足物料处理量的要求并应确保氢氧化铝浆液的液、固相分离及粗、细种子的分级。
1 YS/T1034—2015
4.1.3 细种子浆液采用过滤机过滤，过滤机的规格满足浆液处理量的要求，一般要求进行二次过滤处理。 4.1.4苛化反应槽及沉降槽满足苛化反应的时间及固液分离的要求，材质宜为钢板。 4.1.5氢氧化铝浆液分级、过滤设备及沉降设备要求按GB50530执行。 4.2 分析仪器和检测设备
草酸钠的检测建议使用离子色谱仪，氧化钠、氧化铝、氧化钙及固含的检测可使用常规分析仪器。
5 生产工艺要求
5.1 技术原理
草酸钠脱除过程是将草酸钠富集液与石灰乳混合进行苛化反应以达到脱除草酸的目的。反应原理为：
Ca(OH)2+H,O+NazC,O,=CaC,O·H,O+2NaOH
5.2一般要求
当系统草酸钠含量过高时，开启草酸钠脱除流程。企业应根据产品质量要求及生产设备条件等因素确定生产工艺流程（见图1)和工艺参数（见表1），并做好各项工艺参数的检测和记录工作，工艺参数检测频次见表2。
草酸钠富集液
溢流
赤泥洗涤
氢氧化铝浆液
背化反应
溢流
分级
过滤
沉降
底流
热水
赤泥堆场
图1工艺流程图表1 生产工艺参数
序号 1 2 3 1 5
名称草酸钠富集液石灰配比苛化时间/h 苛化率/% 氧化铝损失率/%
工艺参数控制范围
NazO<30 g/L,Na.C,O,/Na?O>30%
[CaO]/[Naz C, O; + Al, O; X 3]= 0.7 0.5~1 >60 <50
2 YS/T1034—2015
表2 工艺参数检测频次
序号
检测频次 2 h一次 4 h一次 24 h一次 8 h一次 2 h一次 24 h一次 24 h一次
物料名称
检测项目
Na2 O.Al2 O 浮游物 Na: C, O, CaO; Na O、Al.O3 固体含量 Na C, O:
草酸钠富集液
1
石灰乳
2
3
苛化底流、溢流
5.3 分级 5.3.1 使用旋流器实现氢氧化铝浆液的液、固相的分离及粗、细种子的分级 5.3.2 旋流分级后的溢流进入过滤机进行过滤。 5.4 过滤 5.4.1 物料一般需经过两级过滤处理，在过滤过程中要控制好洗水的加入量以及洗水的温度 5.4.2 一级滤饼加人热水后进行二级过滤，二级过滤产生的滤液即为草酸钠富集液，草酸钠富集液的各项指标要满足苛化反应的要求。 5.5 苛化反应 5.5.1 苛化反应时间宜为0.5h～1h。 5.5.2 石灰乳中有效钙CaO，的质量浓度控制在100g/L～150g/L，尽可能稳定， 5.6 沉降 5.6.1 沉降槽的溢流送往赤泥洗涤。 5.6.2 沉降槽的底流送往赤泥堆场。 /
