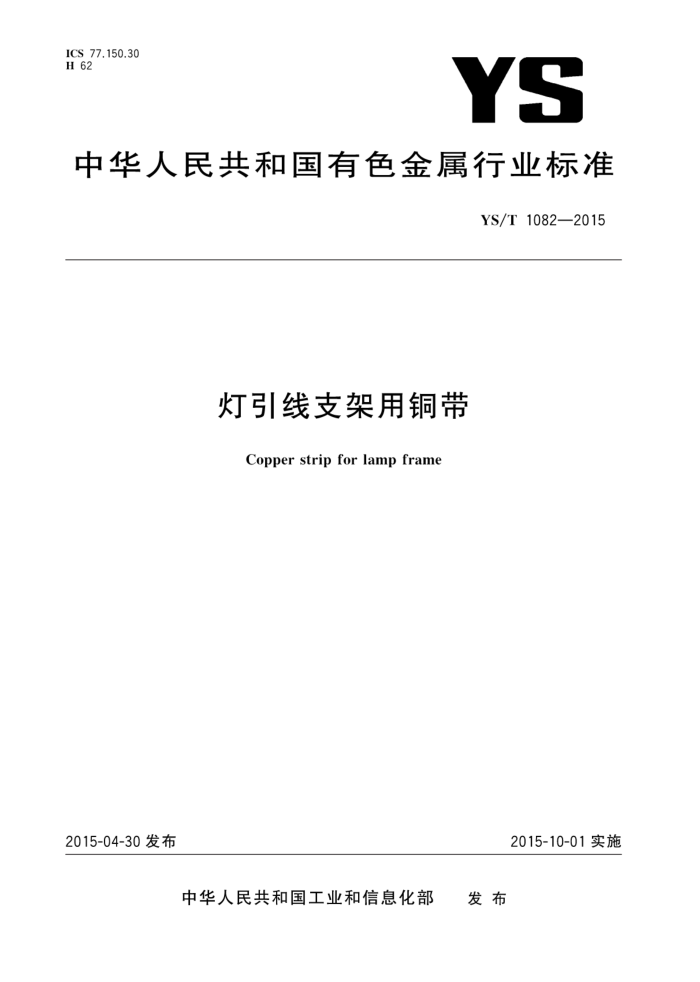

ICS 77.150.30 H 62
YS
中华人民共和国有色金属行业标准
YS/T1082—2015
灯引线支架用铜带
Copperstripforlampframe
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部 发布 YS/T1082—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准负责起草单位：中铝洛阳铜业有限公司、安徽精诚铜业股份有限公司、菏泽广源铜带有限公
司、宁波兴业盛泰集团有限公司、太原晋西春雷铜业有限公司、绍兴力博电气有限公司。
本标准主要起草人：赵万花、姚廷鑫、朱明益、范先勇、刘建新、文志凌、于连生、徐继玲、杨群央胡文江、韩淑敏、张文芹、徐高磊、昌芬
1 YS/T1082—2015
灯引线支架用铜带
1范围
本标准规定了LED灯引线支架用铜带的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证
明书和订货单（或合同)内容。
本标准适用于LED灯引线支架用铜带材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 228.1— 2010 金属材料拉伸试验第1部分：室温试验方法 GB/T 351 金属材料电阻系数测量方法 GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 GB/T 5121 （所有部分） 铜及铜合金化学分析方法 GB/T 5231 加工铜及铜合金牌号和化学成分 GB/T 8888 重有色金属加工产品的包装、标志、运输和质量证明书 GB/T 10610 产品几何技术规范（GPS）表面结构轮廓法评定表面结构的规则和方法 GB/T 26303.3 铜及铜合金加工材外形尺寸检测方法第3部分：板带材 YS/T482 铜及铜合金分析方法光电发射光谱法 YS/T 483 铜及铜合金分析方法X射线荧光光谱法（波长色散型） YS/T668 铜及铜合金理化检测取样方法 YS/T 815 铜及铜合金力学性能和工艺性能试样的制备方法 YS/T 910 黄铜中铜量的测定 碘量法
3要求
3.1产品分类
3.1.1牌号、状态、规格
带材的牌号、状态和规格应符合表1的规定。
表1牌号、状态和规格
规格/mm
牌号 T2 TFe0.1 C19210
代号 T11050
状态
形状
宽度 60~610 50~620
厚度 0.12~1.5 0.11~1.5
1/2硬（H02)、硬（H04) 1/2硬（H02）、硬（H04)
带材带材
1 YS/T1082—2015
表1 (续)
规格/mm
牌号
代号
状态软化退火（O60）、 1/2硬（H02)、 硬（H04)、弹硬（H08)
形状
厚度
宽度
TFe2.5 C19400
带材
0.11~1.5
50~620
H66 C26800 1/4硬（H01)、1/2硬（H02)、 H65 C27000
带材
0.12~1.5
60~610
硬（H04）、特硬（H06)
注：经供需双方协商，也可供应其他规格和状态的板带材
3.1.2 标记示例
产品标记按产品名称、标准编号、牌号、状态和规格的顺序表示。标记示例如下：示例1用TFe0.1(C19210)制造的、硬（H04)状态、厚度为0.4mm、宽度为580mm的带材标记为：
带YS/T1082-TFe0.1H04-0.4X580 或带YS/T1082-C19210H04-0.4X580
3.2 化学成分
化学成分应符合GB/T5231的规定。 3.3 外形尺寸及其允许偏差 3.3.1 厚度及其允许偏差
带材厚度及厚度允许偏差应符合表2规定。厚度允许偏差级别需在合同中注明，否则按普通级供应。
表 2 带材厚度允许偏差
单位为毫米
厚度允许偏差
厚 度
普通级 ±0.008 ±0.010 ±0.015 ±0.020 ±0.025
高精级 ±0.005 ±0.008 ±0.010 ±0.015 ±0.020
0.11~0.3 >0.3~0.5 >0.5~0.8 >0.8~1.0 >1.0~1,5
需方要求允许偏差全为（十)或全为（一）单向偏差时，其值为表中数值的2倍。
3.3.2 宽度及宽度允许偏差
带材宽度及宽度允许偏差应符合表3规定，
2 YS/T1082—2015
表3 带材的宽度允许偏差
单位为毫米
带材宽度 >100~300 宽度允许偏差
厚 度
50~100
>300~620
0.11~0.5 >0.5~1.0 >1.0~1.5 需方要求允许偏差全为（十)或全为（一）单向偏差时，其值为表中数值的2倍。
± 0.05 ±0.10 ± 0.15
±0.10 ±0.15 ±0.20
± 0.15 ±0.20 ±0.25
3.3.3 侧边弯曲度
带材的外形应平直，侧边弯曲度应符合表4的规定
表4 侧边弯曲度
宽度/mm 50~100 >100~300 >300~620
侧边弯曲度/(mm/m)
≤1.0 ≤1.5 ≤2.0
3.3.4 毛刺
带材的两边应切齐，无裂边和卷边。宽度不大于100mm的带材，边缘毛刺应符合表5规定，
表 5 毛刺
单位为毫米
厚 度 ≤0.6 >0.6~1.0 >1.0~1.5
边缘毛刺 ≤0.02 ≤0.03 ≤0.04
3.4 力学性能
带材的力学性能应符合表6和表7的规定，拉伸试验结果仅供参考。
表6 带材的硬度
牌 号 T2
维氏硬度HV 80~100 100~120 100~125 120~145
状 态 H02 H04 H02 H04
TFe0.1
3 YS/T1082—2015
表6（续）
牌 号
状 态 060 H02 H04 H08 H01 H02 H04 H06
维氏硬度HV 90~110 110~135 120~145 140~160 80~100 100~130 140~160 150~170
TFe2.5
H66 H65
表 7 带材拉伸试验状 态
牌 号 TFe0.1
抗拉强度R㎡/MPa
断后伸长率A1L3/%
H02 H04 060 H02 H04 H08
340~420 350~430 300~380 360~440 410~490 480~550
≥5.0 ≥4.0 ≥20.0 >5.0 ≥4.0 ≥2.0
TFe2.5
3.5 电性能
在室温20℃条件下.TFe0.1、TFe2.5的导电率应符合表8的规定
表8 电性能
牌 号 TFe0.1 TFe2.5
导电率(IACS)/%
≥85 ≥60
3.6 粗糙度
带材表面粗糙度应符合表9的规定
表9 粗糙度表面粗糙度Ra/um
牌 号 T2 TFe0.1 TFe2.5 H66 H65
表面粗糙度Rmx/μum
≤2.0 ≤1.5 ≤1.2 ≤2.0
≤0.20 ≤0.15 ≤0.13 ≤0.20
