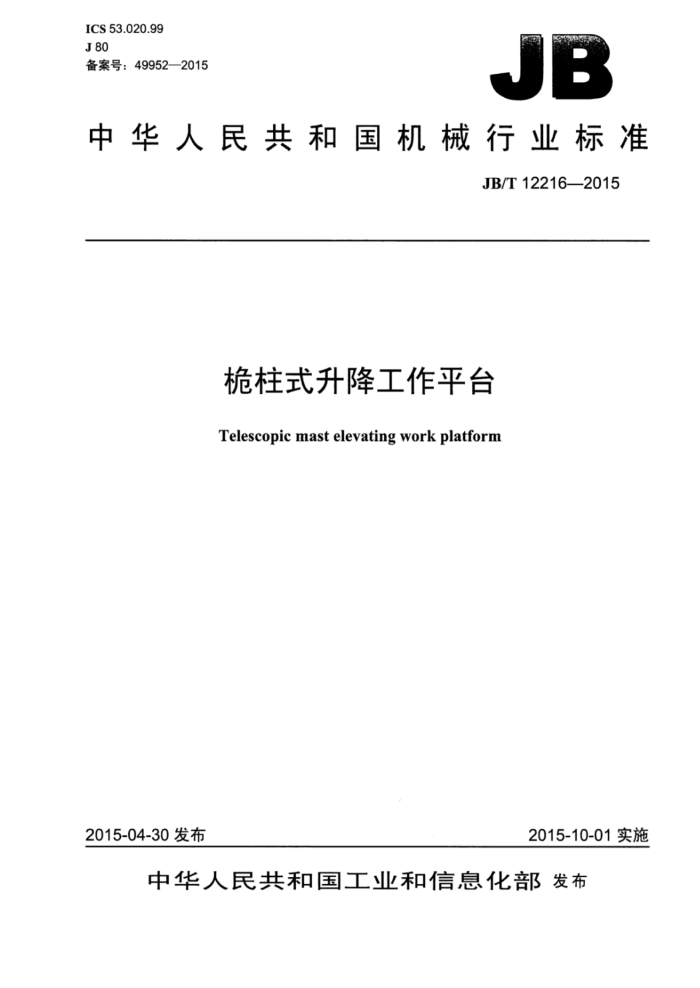

ICS 53.020.99 J 80 备案号：49952—2015
JB
中华人民共和国机械行业标准
JB/T12216—2015
柱式升降工作平台
Telescopic mast elevating work platform
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T12216—2015
目 次
前言. 范围.
1
2 规范性引用文件。 3术语和定义 4分类和命名. 4.1型式. 4.2型号.. 5技术要求. 5.1 一般要求. 5.2 稳定性... 5.3 安全系数， 5.4 底盘、行走系统和稳定器 5.5 伸展机构 5.6 工作平台与护栏 5.7 液压系统 5.8 控制系统和电气设备 5.9 工作性能. 5.10 安全装置. 5.11 结构报废， 5.12可靠性， 6试验方法. 6.1性能试验 6.2可靠性试验， 7检验规则. 7.1 出厂检验. 7.2 型式检验 8标志、包装、运输和贮存 8.1标志 8.2 包装.... 8.3 运输.. 8.4 贮存
9
10 10 ..10 10 .11
图1 部分定义的插图
表1 平均无故障工作时间MTBF和可靠度R 表2 故障分类及其危害度系数表3 检验项目
oC
... 10
1 JB/T12216—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国升降工作平台标准化技术委员会（SAC/TC335）归口。 本标准起草单位：杭州赛奇高空作业机械有限公司、浙江鼎力机械股份有限公司、北京建研机械科
技有限公司、上海市建筑科学研究院科技发展总公司、捷尔杰（天津）设备有限公司、北京建筑机械化研究院、中国建设教育协会建设机械职业教育专业委员会。
本标准主要起草人：陈建平、许树根、卢丽峰、陈爱华、赵玲娟、王金方、张娟、穆铭豪、李奇、 鲁卫涛、尹文静。
本标准为首次发布。
I JB/T12216—2015
稳柱式升降工作平台
1范围
本标准规定了稳柱式升降工作平台（以下简称升降工作平台）的术语和定义、分类和命名、技术要
求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于移动柱式升降工作平台及固定柱式升降工作平台。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766液压系统通用技术条件 GB4208外壳防护等级（IP代码） GB/T5972 起重机钢丝绳保养、维护、安装、检验和报废 GB/T 9969 工业产品使用说明书总则 GB/T13384 机电产品包装通用技术条件 GB14048.1 低压开关设备和控制设备第1部分：总则 GB20891非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） GB25849一2010移动式升降工作平台设计计算、安全要求和测试方法 GB/T27548 移动式升降工作平台安全规则、检查、维护和操作 JB/T 5937 工程机械灰铸铁件通用技术条件 JB/T 5939 工程机械 铸钢件通用技术条件 JB/T 5943 工程机械 焊接件通用技术条件 JB/T 5946 工程机械涂装通用技术条件 JB/T11169—2011固定式升降工作平台
3术语和定义
GB25849、GB/T27548和JB/T11169界定的以及下列术语和定义适用于本文件。
3.1
榄柱式升降工作平台telescopicmastelevatingworkplatform 伸展机构为榄柱伸缩式的升降工作平台，榄柱伸缩包括卡通式和套合式（见图1）。
3.2
固定柱式升降工作平台 stationarytelescopicmastelevatingworkplatform 底盘位置固定的柱式升降工作平台。
3.3
移动榄柱式升降工作平台 telescopicmastmobileelevatingworkplatform 用来运载人员、工具和材料到工作位置的柱式设备。至少由带控制的工作平台、伸展机构和底盘
组成。
1 JB/T12216—2015
3.4
人工操作移动榄柱式升降工作平台manualpushtelescopicmastmobileelevatingworkplatform 完全以人力方式实现在工作场地移动的榄柱式升降工作平台。
3.5
徒步控制移动柱式升降工作平台pedestrian-controlledtelescopicmastmobileelevatingwork platform
行走装置带有动力驱动行走、人员徒步随行并操控其移动的榄柱式升降工作平台。
3.6
轨道移动柱式升降工作平台rail-controlledtelescopicmastmobileelevatingworkplatform 在轨道上移动的榄柱式升降工作平台。
3.7
自行移动柱式升降工作平台self-propelledtelescopicmastmobileelevatingworkplatform 行走装置带有动力，且能在工作平台上进行行走控制的移动榄柱式升降工作平台。
3.8
拖行移动柱式升降工作平台trailermountedtelescopicmastmobileelevatingworkplatform 行走装置不自带动力，配有与牵引车辆连接的装置，可借助牵引车辆在工作场地或场地之间拖行移
动的榄柱式升降工作平台。 3.9
车载移动榄柱式升降工作平台truckmountedtelescopicmastmobileelevatingworkplatform 底盘为机动车辆，且行走控制位于车辆驾驶室内的移动榄柱式升降工作平台。
3.10
工作平台高度platformheight 工作平台承载面与升降工作平台水平支撑面之间的垂直距离。
3.11
工作平台最大高度 maximumplatformheight 工作平台承载面与升降工作平台水平支撑面之间的最大垂直距离。
3.12
最大作业高度 maximumworkingheight 最大工作平台高度与作业人员可以进行安全作业所能达到的高度（1.7m）之和。
套合式
套合式
卡通式
图1 部分定义的插图
4分类和命名
4.1型式
榄柱式升降工作平台按其安装和移动方式分为以下几种型式：
2
