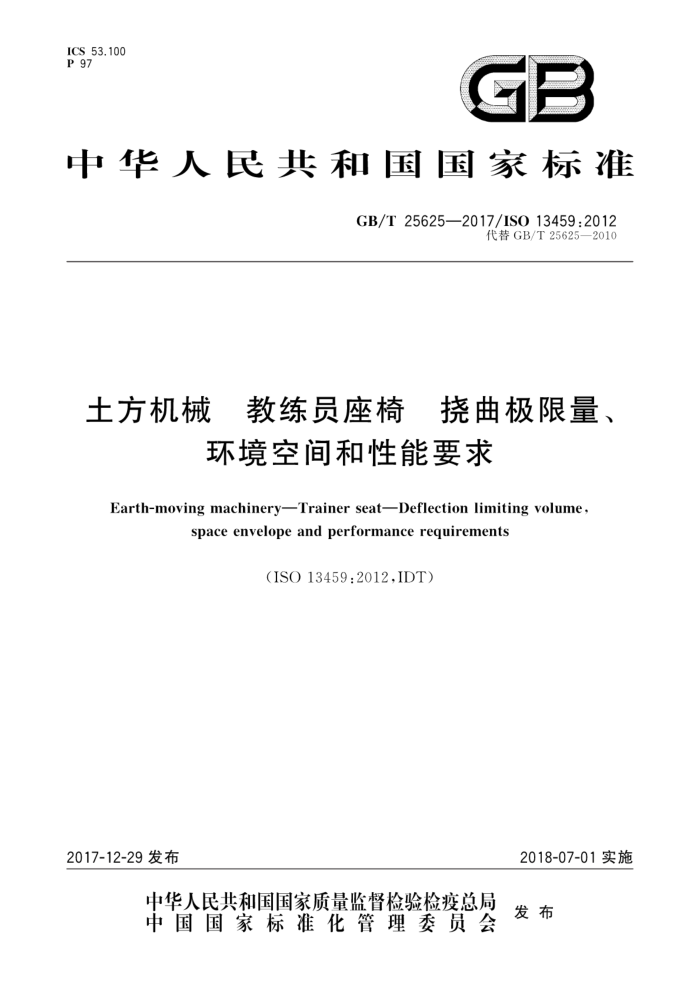

ICS 53.100 P 97
GB
中华人民共和国国家标准
GB/T25625—2017/IS013459:2012
代替GB/T25625—2010
土方机械 教练员座椅 挠曲极限量、
环境空间和性能要求
Earth-moving machineryTrainer seatDeflection limiting volume
space envelopeandperformancerequirements
(ISO13459:2012,IDT)
2018-07-01实施
2017-12-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共 和 国
国家标准
土方机械 教练员座椅挠曲极限量、
环境空间和性能要求 GB/T25625—2017/ISO13459:2012
×
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2017年12月第一版
*
书号：155066·1-58683
版权专有 侵权必究 GB/T25625—2017/ISO13459:2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T25625一2010《土方机械自卸车教练员座椅/环境空间》。本标准与
GB/T25625一2010相比，除编辑性修改外主要技术变化如下：
修改了标准的名称：修改了标准的适用范围（见第1章，2010年版的第1章）；修改、增加了规范性引用文件（见第2章，2010年版的第2章）；修改、增加了术语和定义（见第3章，2010年版的第3章）；修改了“座椅尺寸”“教练员座椅位置”“教练员环境空间的尺寸/调整/悬架”“材料”“扶手”“贮存”和"约束系统”的要求（见4.1、4.2、4.3、4.7、4.8、4.9和4.10，2010年版的第4章）；增加了“教练员座椅的FOPS或顶防护装置要求”教练员座椅的ROPS要求”和“教练员座椅 ROPS/FOPS或顶防护装置标签”的要求（见4.4、4.5和4.6）；增加了教练员DLV尺寸和教练员DLV验收标准的规定（见附录A和附录B)；增加了参考文献（见参考文献）。
本标准使用翻译法等同采用ISO13459：2012《土方机械教练员座椅挠曲极限量、环境空间和性能要求》。
本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T8420—2011 土方机械 司机的身材尺寸与司机的最小活动空间（ISO3411：2007， IDT) ; GB/T8498—2017 土方机械 基本类型 识别、术语和定义（ISO6165：2012，IDT）； GB/T8591—2000 土方机械 司机座椅标定点（eqvISO5353：1995）； GB/T16937—2010 土方机械 司机视野试验方法和性能准则（ISO5006：2006，IDT）； GB/T17300—2017 土方机械 通道装置（ISO2687：2011,IDT)； GB/T17771—2010 土方机械 落物保护结构 试验室试验和性能要求（ISO3449：2005， IDT); GB/T17921—2010 土方机械 座椅安全带及其固定器 性能要求和试验（ISO6683：2005， MOD); GB/T17922—2014 土方机械 滚翻保护结构 实验室试验和性能要求（ISO3471：2008， IDT); GB/T19930.2—2014 土方机械 挖掘机保护结构的实验室试验和性能要求第2部分：6t 以上挖掘机的滚翻保护结构（ROPS）（ISO12117-2：2008，IDT）； GB/T19932—2005 土方机械 液压挖掘机司机防护装置的试验室试验和性能要求 (ISO10262:1998,MOD); GB/T21153—2007 土方机械 尺寸、性能和参数的单位与测量准确度（ISO9248：1992， MOD); GB25684.1一2010土方机械安全第1部分：通用要求（ISO20474-1：2008，MOD）。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。 本标准负责起草单位：天津工程机械研究院。
I GB/T25625—2017/ISO13459:2012
本标准参加起草单位：郑州宇通重工有限公司。 本标准主要起草人：贾晓雯、余礼祥、吴红丽。 本标准所代替标准的历次版本发布情况为：
GB/T 25625—2010。
I GB/T25625—2017/ISO13459:2012
土方机械 教练员座椅挠曲极限量、
环境空间和性能要求
1范围
本标准规定了教练员座椅的挠曲极限量、环境空间和性能要求及尺寸，用于ISO6165定义的土方机械上保护结构的试验室评价。
短期或临时座椅的振动影响不视为重大危险，因此本标准不考虑振动的影响
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO2867土方机械通道装置（Earth-movingmachinery一Accesssystems） ISO3411 土方机械司机的身材尺寸与司机的最小活动空间（Earth-movingmachinery-
Physical dimensions of operators and minimum operator space envelope)
ISO3449 土方机械落物保护结构试验室试验和性能要求（Earth-movingmachinery Falling-object protective structuresLaboratory tests and performance requirements)
ISO3471土方机械滚翻保护结构实验室试验和性能要求（Earth-movingmachinery一Roll- overprotective structuresLaboratory tests andperformance requirements)
ISO5006土方机械司机视野试验方法和性能准则（Earth-movingmachinery一Operator's field of viewTestmethod and performance criteria)
ISO5353农业和林业用土方机械、拖拉机和机械司机座椅标定点（Earth-movingmachinery， and tractors and machinery for agriculture and forestrySeat index point)
ISO6165土方机械基本类型识别、术语和定义（Earth-movingmachinery一Basictype一I dentification and terms and definitions)
ISO6683土方机械座椅安全带及其固定器性能要求和试验（Earth-movingmachinery一Seat belts and seat belt anchoragesPerformance requirements and tests)
ISO9248土方机械尺寸、性能和参数的单位与测量准确度（Earth-movingmachinery一Units for dimensions, performance and capacities, and their measurement accuracies)
ISO10262土方机械液压挖掘机司机防护装置的试验室试验和性能要求（Earth-movingma- chinery-Hydraulic excavators-Laboratory tests and performance requirements for operator protectiveguards)
ISO12117-2土方机械挖掘机保护结构的实验室试验和性能要求第2部分：6t以上挖掘机的滚翻保护结构（ROPS）（Earth-movingmachineryLaboratorytestsandperformancerequirements for protective structures of excavatorsPart 2:Roll-over protective structures (ROPS)for excavators of over6 t)
ISO20474-1土方机械安全第1部分：通用要求（Earth-movingmachinery一Safety一Part1： General requirements)
1
