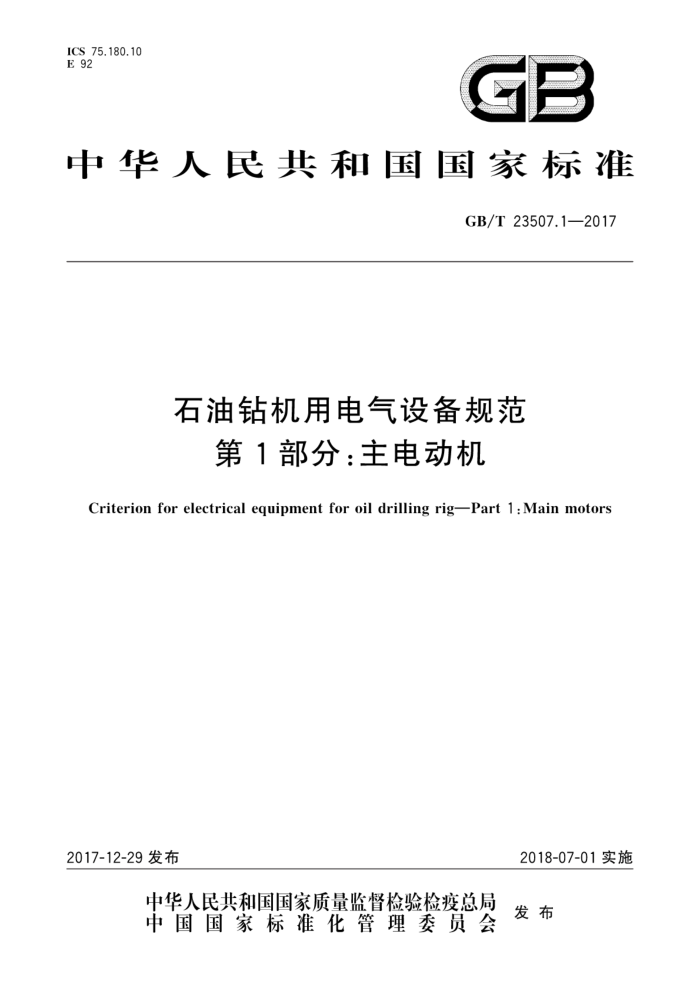

ICS 75.180.10 E 92
GB
中华人民共和国国家标准
GB/T23507.12017
石油钻机用电气设备规范
第1部分：主电动机
Criterion for electrical equipment for oil drilling rig-Part 1 : Main motors
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T23507.1—2017
目 次
前言
I
范围 2 规范性引用文件
术语和定义型号、型式与基本参数技术要求 5.1 运行条件 5.2 一般要求 5.3 特殊要求 5.4 部件及其安全要求 5.5 电气间隙和爬电距离 5.6 温升限值 5.7 短时过转矩 5.8 信息交换 5.9 特性试验及其容差 5.10 换向性能 5.11 绝缘性能 5.12 起动性能 5.13 超速 5.14 换向器径向跳动量 5.15 噪声 5.16 振动 5.17 轴电压 5.18 速度传感器、编码器功能试验 5.19 耐盐雾性能 6 试验方法 6.1 总则 6.2 交流电动机试验要求· 6.3 试验项目及方法检验规则 7.1 通则 7.2 检验类别· 7.3 型式试验 7.4 例行试验 7.5 判定规则 8出厂文件
3
4.
10 10 10 10 11 1 11
.-
+
++..
....
.
....
.. +++.
.....
.
.
.......
12
12
12
14
14
14
14 14 GB/T23507.1—2017
8.1 文件要求 8.2 文件配备 .标志包装.运输与贮存··· 9.1 标志* 9.2 包装、运输与贮存参考文献
14 15 15 15 15 17
+
+
...
..
....... .
+-+.
中-...
II GB/T23507.1—2017
前言
GB/T23507《石油钻机用电气设备规范》分为4个部分：
第1部分：主电动机；第2部分：控制系统；
一
一第3部分：电动钻机用柴油发电机组；第4部分：辅助用电设备及井场电路。
本部分为GB/T23507的第1部分。 本部分按照GB/T1.1一2009给出的规则起草本部分由全国石油钻采设备和工具标准化技术委员会（SAC/TC96)提出并归口。 本部分起草单位：中车永济电机有限公司、中国石油集团济柴动力总厂、宝鸡石油机械有限责任公
司、长城电工天水电气传动研究所有限责任公司、中国石油集团渤海石油装备制造有限公司、四川宏华石油设备有限公司、南阳二机石油装备集团股份有限公司。
本部分主要起草人：杨建华、梁黎君、王令金、刘志刚、屈斌、刘珀、杨赛青、张国山、朱奇先、张振中、 戴海峰、王信军、赵辉、马进生
II GB/T23507.1—2017
石油钻机用电气设备规范
第1部分：主电动机
1范围
GB/T23507的本部分规定了石油钻机电驱动用主电动机（以下简称电动机）的型号、型式、基本参数、技术要求、试验方法、检验规则、出厂文件及标志、包装、运输与贮存。
本部分适用于石油钻机绞车、钻井泵、转盘、顶驱装置用交、直流电动机（包括网电驱动的低压电动机）的设计，制造、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191* 包装储运图示标志 GB/T 755 一 2008旋转电机定额和性能 GB/T997 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032 三相异步电动机试验方法 GB/T 1311 直流电机试验方法 GB/T 1971 旋转电机线端标志与旋转方向 GB/T 1993 旋转电机冷却方法 GB/T 2423.4 电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h十12h
循环）
GB/T2423.17 电工电子产品环境试验第2部分：试验方法 试验Ka：盐雾 GB/T 2900.25 电工术语旋转电机 GB/T2900.35 电工术语爆炸性环境用设备 GB/T2900.36 电工术语电力牵引 GB3836.1—2010 爆炸性环境第1部分：设备通用要求 GB3836.2 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3- -2010 爆炸性环境第3部分：由增安型“e"保护的设备 GB/T3836.5一2017爆炸性环境第5部分：由正压外壳"p”保护的设备 GB/T 4942.1万 旋转电机整体结构的防护等级（IP代码）分级 GB/T 7060 船用旋转电机基本技术要求 GB/T12351一2008热带型旋转电机环境技术要求 GB/T12665 电机在一般环境条件下使用的湿热试验要求 GB/T12668.2调速电气传动系统第2部分：一般要求 低压交流变频电气传动系统额定值的
规定
GB/T14711一2013中小型旋转电机通用安全要求 JB/T4159—2013热带电工产品通用技术要求 JB/T5810—2007 电机磁极线圈及磁场绕组匝间绝缘试验规范
1 GB/T23507.1—2017
JB/T5811一2007交流低压电机成型绕组匝间绝缘试验方法及限值 TB/T1704机车电机试验方法直流电机 IEC/TS60034-25：2007旋转电机第25部分：专为变频电源设计的交流电动机的设计和性能
指南(Rotating electrical machines-Part 25:Guidance for the design and performance of a.c.motors specifically designed for converter supply)
IEC60349-1：2010电力牵引铁路与道路车辆用旋转电机第1部分：除电子变流器供电的交流电动机之外的旋转电机（Electrictraction一Rotatingelectrical machinesforrailandroadvehicles- Part l : Machines other than electronic converter-fed alternating current motors)
IEC60349-2：2010电力牵引铁路和道路车辆用旋转电机第2部分：电子变流器供电的交流电动机 (Electric traction-Rotating electrical machines for rail and road vehicles—Part 2:Electronic converter-fed alternating current motors)
IEC/TS60349-3：2010电力牵引铁路和道路车辆用旋转电机第3部分：用组件损耗总和确定变流器供电的交流电动机的总损耗（Electrictraction一Rotating electricalmachinesforrailandroad vehicles-Part 3 : Determination of the total losses of converter-fed alternating current motors by sum mationof the component losses)
3术语和定义
GB/T755、GB/T2900.25.GB/T2900.35、GB/T2900.36、GB3836.1.GB/T12668.2界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T2900.36、GB/T12668.2中的某些术语和定义。 3.1
主电动机mainmotors 用于石油钻机绞车、钻井泵、转盘、顶驱装置的交、直流驱动电动机。
3.2
变流器converter 将一种型式的电流转换为另一种不同型式（包括电压或频率）电流的静止或旋转设备。 ［GB/T2900.36—2003，定义811.19.1
3.3
整流器rectifying-rectification 起交流变换成直流作用的变流器称为整流器，可以是不可控的或可控的。 ［GB/T12668.2—2002/IEC61800-2:1998定义2.2.2]
3.4
遮荫处shade 阳光直接照射不到的地方。
3.5
定额rating 对电动机规定的一组同时测得的电量和机械量的数值，包括这些参量的持续时间及顺序。
3.6
保证定额guaranteed rating 由电动机制造商保证的定额。通常指连续工作制定额。特殊情况下，经用户和制造商协商，可以采
2
