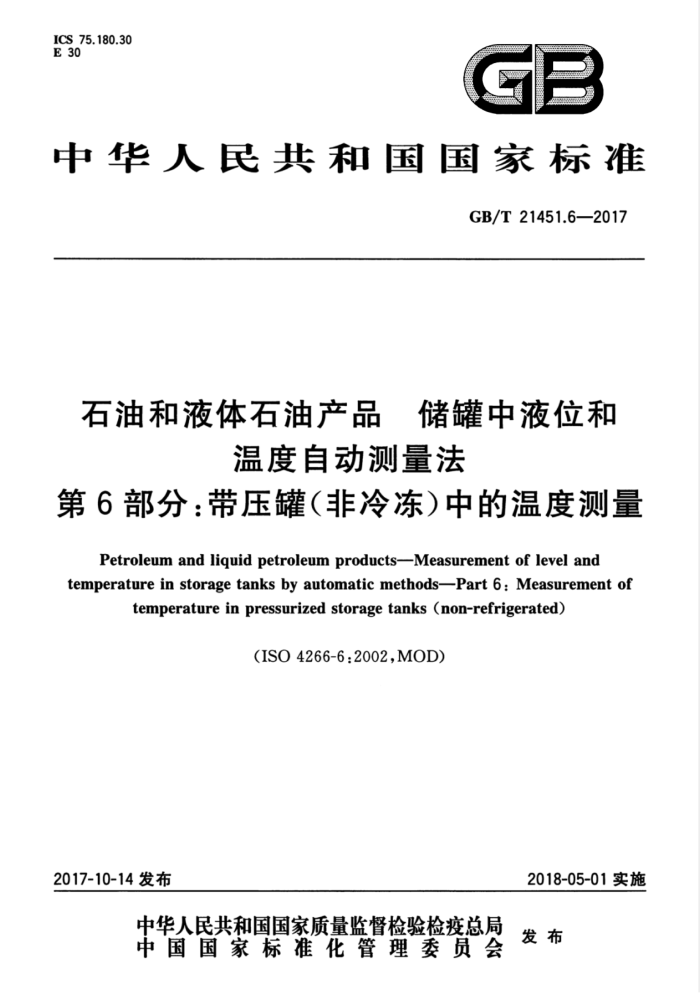

ICS 75.180.30 E 30
GB
中华人民共和国国家标准
GB/T21451.6—2017
石油和液体石油产品 储罐中液位和
温度自动测量法
第6部分：带压罐（非冷冻）中的温度测量
Petroleum and liquid petroleum products--Measurement of level and
temperature in storage tanks by automatic methods--Part 6 : Measurement of
temperature in pressurized storage tanks (non-refrigerated)
(ISO 4266-6:2002,MOD)
2017-10-14发布
2018-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T21451.6—2017
目 次
前言范围
1
2规范性引用文件 3 术语和定义 4 措施 5 准确度
设备选型设备说明安装校准和现场检验 10 数据通讯和接收·
6 7 8 GB/T21451.6-2017
前言
GB/T21451《石油和液体石油产品储罐中液位和温度自动测量法》分为六个部分：
一第1部分：常压罐中的液位测量：一第2部分：油船舱中的液位测量：一一第3部分：带压罐（非冷冻）中的液位测量：一第4部分：常压罐中的温度测量：一第5部分：油船舱中的温度测量；一第6部分：带压罐（非冷冻）中的温度测量。 本部分为GB/T21451的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO4266-6：2002《石油和液体石油产品 储罐中液位和温度自动
浏量法第6部分：带压罐（非冷冻）中的温度测量》。
本部分与ISO4266-6：2002的技术性差异及其原因如下：
一用修改采用国际标准的GB/T8927代替ISO4268：2000C见9.1.9.2.2.1.1.9.3.2.1.12作为规范性引用文件，以适应我国的技术条件。 删除了标中所有不确定度值前的“士”。根据JJF1059.1一2002，不确定度恒为正值。
一在9.3.2.1.1第一段最后一句的末尾增加该检验方法仅在条件充许的情况下进行。在实际检
验中，不排除将感温元件移出储罐进行检验的方法。 一将9.4.1第二句修改为每套ATT应按照9.2或9.3的规定进行检查和检验。ATT不仅是单
点温度计一种类型，多点ATT的检验方法规定于9.3中。
本部分做了下列编辑性修改：
删除了参考文献。 本部分由全国石油产品和润滑剂标准化技术委员会（SAC/TC280）提出井归口本部分负责起草单位：中国石油化工股份有限公司石油化工科学研究院。 本部分参加起草单位：中国石油化工股份有限公司镇海炼化分公司、霍尼韦尔（中国）有限公司、
女默生过程控制有限公司，北京瑞赛长城航空测控技术有限公司
本部分主要起草人：孙岩，魏进祥，陈磊，昌东风王宏志，张劲广
Ⅱ GB/T21451.6—2017
石油和液体石油产品储罐中液位和
温度自动测量法
第6部分：带压罐（非冷冻）中的温度测量
1范围
GB/T21451的本部分给出了带压罐中石油和液体石油产品温度测量用的自动式储罐温度计 (ATTS)的选型、准确度、安装调试、校准和校验指南。
本部分适用于贸易交接储罐（洞罐或冷冻储罐除外）的温度测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8927石油和液体石油产品温度测量手工法（GB/T8927—2008.ISO4268：2000，MOD） ISO1998（所有部分）石油工业术语（Petroleumindustry一Terminology）
3术语和定义
ISO1998（所有部分）界定的以及下列术语和定义适用于本文件。
3.1
自动式储罐温度计automatic tank thermometer；ATT 连续测量储罐内温度的仪器。 注：AT工，也称作自动式储罐测温系统，通常包括精确的温度传感器，安装在现场用于电信号传送的变送器以及接
收/数显装置。
3.2
电阻式温度传感器resistance temperature detectorRTD 通过电阻随温度变化的原理来测量储罐内介质温度的电子感应元件
3.3
单点ATT single-point ATT(spot ATT) 用点温元件测量储罐内特定点位温度的ATT
3.4
多点ATT multiplepointATT 由多个（通常为3个以上》点温元件组成测量选定液位温度的ATT。 注：数显设备的读数应由容器中浸没在液体里的感温元件获得，不仅可由它们计算液体的平均温度，也可显示罐内
液体的温度分布。
3.5
多点平均 ATT multiplepoint averaging ATT 数显设备选用浸没在液体中若干独立的点温元件来测定罐内平均温度的平均ATT。
1 GB/T21451.62017
3.6
可变长度平均ATT variable-length averaging ATT 由数根不同长度的感温元件组成，所有感温元件由接近罐底的位置向上延伸，其数显设备选择完全
浸没的最长的感温元件测定错内液体平均温度的平均A工工。 3.7
温度变送器temperaturetransmitter 一种为感温元件提供电源，将感温元件测量的温度转换为电或电子信号，并把此信号发送到远端数
显设备的仪表。
注：可以提供现场数显，温度变送功能经常由自动液位计（ALG）的液位变送器提供。
4措施
4.1安全措施
当使用ATT设备时，应遵循国家有关安全的标准、法规以及材料相容性的安全措施。此外，应遵守生产厂家对于设备安装和使用的建议以及进人危险区域的所有规定。 4.2设备措施 4.2.11 A工工的全部设备应能经受住运行中所遇到的压力，温度，操作和环境条件。 4.2.2 应确认ATT的防爆级别适合安装在指定的危险区域。 4.2.3 3应进行电位测试，确保ATT裸露的所有金属部件与储罐具有相同的电位。 4.2.4 接触产品或产品蒸气的ATT部件应与油品具有化学相容性，以避免油品污染和ATT的腐蚀。 4.2.5 5ATT的全部设备应进行安全运行保养，使用者应遵守厂家的保养规定。 4.3常规措施 4.3.1 在4.3.2一4.3.6中给出的常规措施适用于各种类型的ATT，使用者应予遵守。 4.3.2 在测量储罐温度的同时测量液位。 4.3.3 3产品温度在测量后应立即记录，除非远端的数显设备能定时自动记录温度。 4.3.4 在产品输转前后，应采取相同的方法测量储罐温度。 4.3.5 为防止未经授权的调整或干预，应对ATT提供安全防护措施。用于贸易交接的ATT应为其校准调整器提供密封条件。 4.3.6ATT在用于贸易等特殊服务时，其设计和安装可能需要得到国家计量机构的型式批准。在对 A工工进行一系列的特定测试并且符合批准的安装方式后，型式批推通常才会正式发布。型式批准的检验可能包括如下内容：外观检测、性能、震动、湿度、干热、倾斜、电压波动、绝缘、电阻、电磁相容性和高电压。
5准确度
5.1概述
ATT测量产品温度的准确度应与液位计量系统测量液位的准确度相协调，这样才不会严重降低标雅体积计量的准确度。 5.2固有误差
当在厂家规定的控制条件下进行校准时，AT工的固有误差可能是其安装后温度测量不确定度的主
