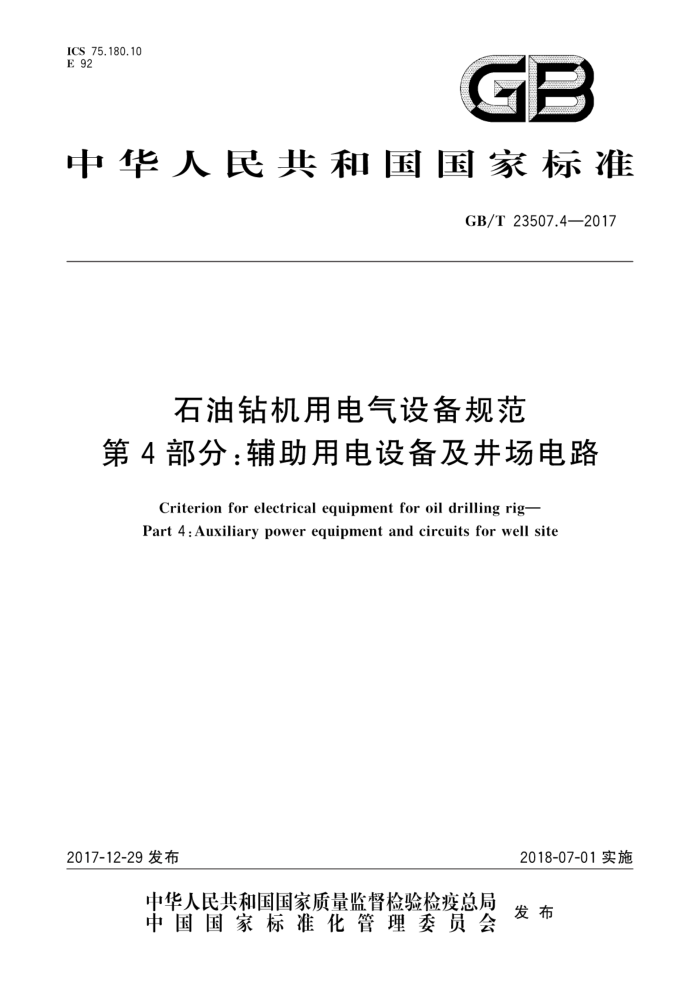

ICS 75.180.10 E 92
GB
中华人民共和国国家标准
GB/T 23507.4—2017
石油钻机用电气设备规范
第4部分：辅助用电设备及井场电路
Criterion for electrical equipment for oil drilling rig- Part 4 : Auxiliary power equipment and circuits for well site
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T23507.4—2017
目 次
前言
II
范围 2 规范性引用文件
1
术语和定义通用技术要求
3
4
4.1 使用环境条件 4.2 供电电源 4.3 绝缘强度 4.4 接地电阻 5辅助用电设备 5.1 技术要求
5.2 井场危险区域内辅助用电设备的选型和安装 5.3 钻机主要辅助用电设备的配置
6井场电路
6.1 井场配电装置（MCC) 6.2 动力线路 6.3 照明线路 6.4 保护线路试验 7.1 试验分类 7.2 型式试验 7.3 出厂试验 7.43 系统总装试验项目. 7.5 总装试验方法 8标志、包装和贮运附录A（资料性附录）ZJ7ODB钻机主要辅助用电设备附录B（资料性附录）ZJ70DB钻机照明灯具数量及分布
10 12 12
7
12 13 13 13 13
14 15 17 GB/T 23507.4—2017
前言
GB/T23507《石油钻机用电气设备规范》分为4个部分：
第1部分：主电动机第2部分：控制系统：第3部分：电动钻机用柴油发电机组；第4部分：辅助用电设备及井场电路。
本部分为GB/T23507的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国石油钻采设备和工具标准化技术委员会（SACTC96）提出并归口。 本部分起草单位：中国石油集团渤海石油装备制造有限公司、中国石油集团济柴动力总厂、宝鸡石
油机械有限责任公司、长城电工天水电气传动研究所有限责任公司、中车永济电机有限公司，中国石油集团渤海钻探工程有限公司。
本部分主要起草人：戴海峰、许传国、俞晓艳、张国山、朱奇先、何小玉、王有云、屈普刘健、涂志威
II GB/T23507.4—2017
石油钻机用电气设备规范
第4部分：辅助用电设备及井场电路
1范围
GB/T23507的本部分规定了石油钻机辅助用电设备、井场电路的术语定义、通用技术要求、辅助用电设备井场电路、试验及标志，包装和贮运。
本部分适用于陆地，沙漠石油和天然气钻井用石油钻机的辅助用电设备及井场电路
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T156标准电压 GB/T762 标准电流等级 GB/T 3797 电气控制设备 GB3836.1 爆炸性环境第1部分：设备通用要求 GB3836.2 爆炸性环境 第2部分：由隔爆外壳“d"保护的设备 GB3836.3 爆炸性环境 第3部分：由增安型“e"保护的设备 GB 3836.4 爆炸性环境 第4部分：由本质安全型1*保护的设备 GB/T 3836.5 爆炸性气体环境用电气设备第5部分：正压外壳型“p” GB3836.6 爆炸性气体环境用电气设备第6部分：油浸型“” GB3836.7 爆炸性气体环境用电气设备第7部分：充砂型“q” GB3836.8 爆炸性环境第8部分：由“n"型保护的设备 GB3836.9 爆炸性环境第9部分：由浇封型“m”保护的设备 GB3836.15 爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外） GB/T3859.2半导体变流器通用要求和电网换相变流器第1-2部分：应用导则 GB/T4025 人机界面标志标识的基本和安全规则指示器和操作器件的编码规则 GB/T 4205 人机界面标志标识的基本和安全规则 操作规则 GB/T4208 外壳防护等级（IP代码） GB/T6995.2电线电缆识别标志方法第2部分：标准颜色 GB14050系统接地的型式及安全技术要求 GB/T14315一2008电力电缆导体用压接型铜、铝接线端子和连接管 GB/T16895.6一2014低压电气装置第5-52部分：电气设备的选择和安装 布线系统 GB/T23505石油钻机和修井机 GB/T23507.2一2017石油钻机用电气设备规范 第2部分：控制系统 GB50034建筑照明设计标准（附条文说明） GB50057建筑物防雷设计规范（附条文说明） GB50058一2014爆炸危险环境电力装置设计规范（附条文说明）
1 GB/T23507.4—2017
GB/T500653 交流电气装置的接地设计规范（附条文说明） SY/T10041 石油设施电气设备安装一级一类和二类区域划分的推荐作法
3术语和定义
下列术语和定义适用于本文件。
3.1
辅助用电设备 auxiliary electrical equipment 石油井场除主电动机、控制系统，柴油发电机组、网电系统以外的电气设备。主要包括石油钻机井
场内的钻井液循环罐、综合液压站、工具提升机、圆井泵、测斜绞车、倒绳机、水罐、油罐、气源净化装置、 防喷器控制台、电磁涡流刹车、钻井废弃物处理设备、井口吊装设备、锅炉房、电焊机、井场工程用房及临时用电设备。 3.2
井场电路electrical circuit of drilling field 井场配电装置（MCC）至辅助用电设备的动力、照明、控制及保护电路。主要由井场配电装置
（MICC）、钻台动力/照明控制柜、防爆照明灯具防爆开关箱、防爆控制器、防爆接插件、防爆分线盒、电缆、避雷系统、接地系统等组成。
4通用技术要求
4.11 使用环境条件
4.1.1工作环境温度：-20℃～+50℃，存储环境温度：一40℃～十50℃。 4.1.2周围空气相对湿度：温度为十25℃时，不大于95%。 4.1.3安装场地的海拔不应超过1000m。若在海拔高于1000m的地方安装使用，应按照GB/T3859.2 的规定降容使用。 4.1.4无明显摇动和冲击振动的地方。 4.1.5污染等级：3级。 4.2 供电电源 4.2.1 额定电压应为三相交流电压400V（600V)或480V，单相交流电压230V或120V。 4.2.2额定频率应为50Hz或60Hz。 4.2.3系统接地的型式应为TN-S或TT，按GB14050的规定。 4.2.4“市电”或岸电”的交流电网质量按GB/T23507.2一2017的规定 4.2.5自备电站电网质量按GB/T23507.2一2017的规定。 4.3绝缘强度
用500V或1000V兆欧表测量不小于2MQ2。 4.4 接地电阻
接地电阻不大于40。
2
