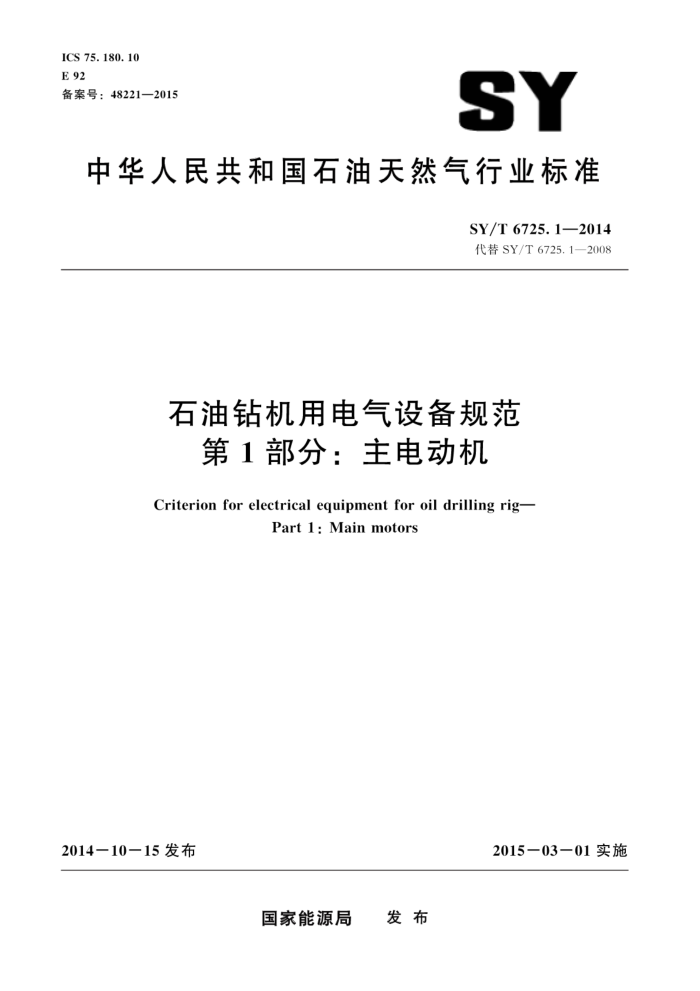

ICS 75.180.10 E 92 备案号：48221—2015
SY
中华人民共和国石油天然气行业标准
SY/T 6725.1—2014 代替SY/T6725.1—2008
石油钻机用电气设备规范
第1部分：主电动机 Criterion for electrical equipment for oil drilling rig-
Part 1: Main motors
2014—10—15发布
2015一03一01实施
国家能源局 发布 SY/T 6725.1—2014
目 次
前言
I
范围规范性引用文件 3 术语和定义
1
2
型号与基本参数系列要求 5. 1 运行条件 5. 2 特殊要求 5.3 部件及其安全要求 5. 4 电气间隙和爬电距离 5. 5 温升限值 5. 6 短时过转矩 5. 7 信息交换 5.8 特性试验及其容差 5.9 换向性能 5.10 绝缘性能· 5.11 起动性能 5.12 超速 5.13 换向器径向跳动量 5.14 噪声 5.15 振动 5.16 轴电压 5.17 耐盐雾性能 6试验方法
4.
5
10 10 11 11 11 11 11
12
6.1 总则 6.2 交流电动机试验要求 6.3试验项目及方法. 7检验规则 7. 1 通则 7.2 检验类别… 7.3 型式试验·· 7. 4 例行试验.· 7.5 判定规则· 8出厂 文件 8. 1 文件要求
12 12
12
14
14
14 14 14
14
15 15 I SY/T 6725.1—2014
8.2文件配备 9标志、包装、运输与贮存 9.1标志.·. 9.2包装、运输与贮存. 参考文献
15 15 15 16 17
·
.................. -..-..-.............
II SY/T 6725.1—2014
前言
SY/T6725《石油钻机用电气设备规范》分为四个部分：
第1部分：主电动机；一第2部分：控制系统；一第3部分：发电机组；一第4部分：辅助用电设备及井场电路本部分为SY/T6725的第1部分本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分代替SY/T6725.1一2008《石油钻机用电气设备规范第1部分：主电动机》。与SY/T 6725.1一2008相比，除编辑性修改外，主要技术变化如下：
增加了440V，660V的交流电动机额定电压等级；660V的直流电动机额定电压等级（见表 1); 修改了环境运行条件：修改了空气相对湿度，增加了海洋环境条件的影响［见5.1.1.1中 d)，e)}; 增加了海洋石油钻井平台用电动机的防护等级要求（见5.3.1）；修改了电动机接线盒、通风机电动机的防爆形式（见5.3.5和5.3.8）；增加了电动机转轴材料化学成分要求（见5.3.15）；增加了海洋石油钻井平台接线盒材料要求（见5.3.16）；增加了海洋石油钻井平台紧固件技术要求（见5.3.17）增加了电气间隙和爬电距离要求（见5.4）：增加了防爆电动机温升限值要求（见5.5）一增加了海洋钻井平台用电动机耐盐雾性能要求（见5.17）；增加了“盐雾试验”试验项目（见表8）。 本部分由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本部分负责起草单位：永济新时速电机电器有限责任公司。 本部分参加起草单位：宝鸡石油机械有限责任公司、中海油田服务股份有限公司、渤海石油装备
石油机械厂、长城电工天水电气传动研究所有限公司、南阳二机石油装备（集团）有限公司、四川宏华石油设备有限公司、中国石油集团济柴动力总厂。
本部分主要起草人：尚诗贤、杨建华、刘珀、刘志刚、黄晓云、张世娟、张国山、马俊、朱奇先、鲁其青、王信军、郝利华。
II SY/T 6725.1—2014
石油钻机用电气设备规范
第1部分：主电动机
1范围
SY/T6725的本部分规定了石油钻机电驱动用主电动机的型号、型式、基本参数、技术要求、 试验方法、验收规则、出厂文件及标志、包装、运输与贮存，
本部分适用于石油钻机绞车、钻井泵、转盘、顶驱装置用交、直流电动机的设计、制造和验收。 本部分涉及的交流电动机，其电能输人来自变流器；直流电动机，其电能输人型式为直流（包括
交流多相整流）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T997旋转电机结构型式、安装型式及接线盒的分类（IM代号） GB/T1032三相异步电动机试验方法 GB/T1311直流电机试验方法 GB1971旋转电机线端标志与旋转方向 GB/T1993旋转电机冷却方法 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h12h
循环）
GB/T2423.17 7电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/2900.25 电工术语旋转电机 GB/T2900.35 电工术语爆炸性环境用设备 GB/T2900.36 电工术语电力牵引 GB3836.1一2010爆炸性环境第1部分：设备通用要求 GB3836.2 爆炸性环境第2部分：由隔爆外壳d保护的设备 GB3836.3一2010爆炸性环境第3部分：由增安型“e”保护的设备 GB3836.5一2004爆炸性气体环境用电气设备第5部分：正压外壳型“p” GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级 GB/T7060船用旋转电机基本技术要求 GB/T12351一2008热带型旋转电机环境技术要求 GB/T12665电机在一般环境条件下使用的湿热试验要求 GB/T12668.2调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值
的规定
GB14711— -2013中小型旋转电机通用安全要求
1 SY/T6725.1—2014
JB/T4159—1999热带电工产品通用技术要求 JB/T5810一2007电机磁极线圈及磁极绕组匝间绝缘试验规范 JB/T5811一2007交流低压电机成型绕组匝间绝缘试验方法及限值 TB/T1704机车电机试验方法直流电机 IEC60034-25：2007旋转电机第25部分：变流器供电的笼型感应电动机设计和性能导则
(Rotating electrical machines-Part 25: Guide for the design and performance of cage induction motors specifically designed for converter supply)
IEC60349－1：2010电力牵引铁路机车车辆和公路车辆用旋转电机第1部分：除电子变流器供电的交流电动机之外的电机（Electrictraction一Rotatingelectrical machinesforrailand road ve hicles-Part 1 : Machines other then electronic convertor - fed alternating current motors)
IEC60349－2：2010电力牵弓铁路机车车辆和公路车辆用旋转电机第2部分：电子变流器
供电的交流电动机（Electric tractionRotating electrical machines for rail and road vehicles—Part 2: Electronic convertor - fed alternating current motors)
IEC60349-3：2010电力牵引铁路机车车辆和公路车辆用旋转电机第3部分：用部件损耗总和法确定变流器供电的交流电动机的总损耗（Electrictraction一Rotating electricalmachinesfor rail and road vehicles-Part 3 : Determination of the total losses of convertor - fed alternating current motors by summation of the component losses)
3术语和定义
GB755，GB/T2900.25，GB/T2900.35，GB3836.1界定的以及下列术语和定义适用于本文件。 3. 1
主电动机mainmotor 用于石油钻机绞车、钻井泵、转盘、顶驱装置的交、直流驱动电动机（以下简称电动机）。
3. 2
变流器converter 将一种型式的电流转换为另一种不同型式（包括电压或频率）电流的静止或旋转设备。 ［GB/T2900.36，电力牵引术语811.19.1]
3.3
整流器rectifying-rectification 起交流变换成直流作用的变流器称为整流器，可以是不可控的或可控的。 ［GB/T12668.2/IEC61800-2:1998，定义2.2.2]
3. 4
遮荫处shade 阳光直接照射不到的地方。
3.5
定额rating 对电动机规定的一组同时测得的电量和机械量的数值，包括这些参量的持续时间及顺序
3. 6
保证定额guaranteed rating 由电动机制造商保证的定额。通常指连续定额。特殊情况下，经用户和制造商协商，可以采用短
时定额或断续定额作为保证定额。 SY/T 6725.1—2014
3. 7
额定电压 rated voltage 电动机铭牌上所规定的额定输人电压，指电动机运行在定额状态时在其端子上电压的规定值。如
果电压是单向的，则额定电压为周期波形的算术平均值；如果电压是交变的，则额定电压为电动机端子上线电压周期波形基波分量的方均根值。 3.8
最高（或最低）电压maximum（orminimum）voltage 电动机使用中规定承受的最高（或最低）电压，瞬时电压不包括在内。最低电压也不包括在起动
或加速过程中由于控制设备弓起的任何衰减量。 3. 9
重复峰值电压 repetitive peak voltage 变流器输出电压（非瞬变）波形的尖峰值
3.10
最大电流 maximum current 按5.8.1定义的在规定特性曲线上的电流最大值
3.11
额定转速 rated speed 保证定额下的转速。
3.12
最大工作转速 maximum working speed 由制造厂规定的电动机的最高转速。
3.13
输出功率 output power 电动机轴上有效机械输出功率，用千瓦（kW）表示。
3.14
正常运行 normal working 电动机在规定的使用条件下，其性能、参数变化均应在预定范围内的工作状态。
3.15
永久性损伤 1 permanent damage 电动机试验后，影响电动机正常运行的损伤。
3.16
型式试验 type test 对设计制造的一台或多台装置进行的试验，以证明该设计满足有关技术条件的要求。 ［GB/T2900.36，电力牵引术语811.10.4］
3.17
例行试验 routine test 每个装置制造期间或制成后都要进行的试验，以确定它符合有关标准的要求［GB/T2900.36，电力牵引术语 811.10.5
4型号与基本参数系列
4.1电动机型号由产品代号、规格代号、安装方式三部分组成：
a）产品代号用油田钻机“油”的第一个汉语拼音字母“Y”和直流电动机“直”的第一个汉语
3 SY/T 6725.1—2014
拼音字母“Z”或交流电动机“交”的第一个汉语拼音字母“J”表示。 规格代号用产品的输出额定功率（kW）和输人线电压（V）表示。
b
安装方式为卧式时不标代号，为立式时用字母“V”表示。
C
Y Ｚ
口
安装方式代号（卧式不标，立式标“V"）规格代号（电压）规格代号 (功率) 直流电动机油田钻井电动机
示例： YZ800/600表示卧式安装，额定功率为800kW，额定电压为600V的直流电动机。
Y J
1
安装方式代号（卧式不标，立式标“V”）频率规格代号(电压) 规格代号(功率) 交流电动机油田钻井电机
示例： YJ400/600/33.5－V表示立式安装，额定功率为400kW，额定电压为600V，频率为33.5Hz的交流电动机。
4.2电动机的结构及安装型式应符合GB/T997的规定。 4.3电动机的冷却方法应符合GB/T1993的规定。 4.4电动机的定额是以连续工作制（S1）为基准的连续定额。 4.5电动机的基本参数系列见表1。超出表1以外的中心高尺寸及额定电压、额定功率，由用户与电动机制造商协商确定。
表1电动机基本参数系列额定电压
中心高 mm
额定功率 kW
电动机类别
V
200,300,400,500,600
380. 440. 500, 600. 710. 800. 900. 1000. 280.315,355,400, 660, 690
交流电动机
1120,1250,1600,1800 423,450,500,560, 2000,2500
630710.800,850
直流电动机
450, 600. 800.850
440,660750
5要求
5.1运行条件 5.1.1环境运行条件 5.1.1.1电动机在下列条件下，应能按保证定额运行。
a）海拔高度不大于1200m，当海拔高度每增加300m或增加值不足300m，则电流定额减
少1%。
