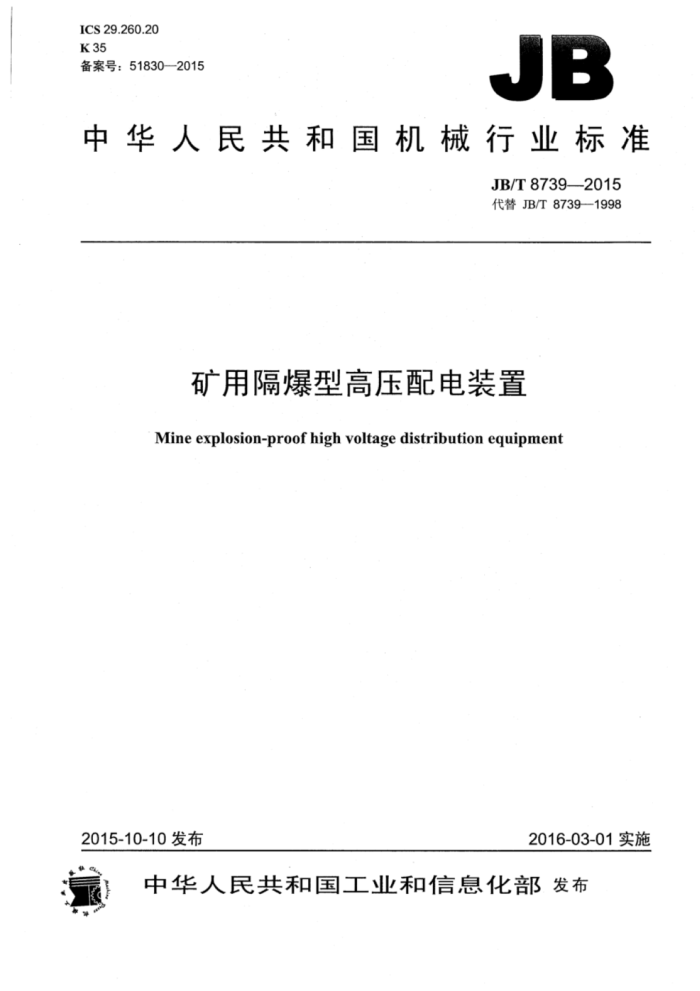

ICS29.260.20 K35 备案号：51830—2015
JB
中华人民共和国机械行业标准
JB/T8739—2015 代替JB/T8739—1998
矿用隔爆型高压配电装置
Mine explosion-proof high voltage distribution equipment
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T87392015
目
次
前言，
工
范围规范性引用文件术语和定义
1 2 3
4 产品分类.
技术要求.. 5.1 使用条件 5.2 额定参数 5.3" 结构和性能 6 试验方法. 6.1 结构检查， 6.2 性能检查 7检验规则. 7.1 检验分类， 7.2 检验项目.. 7.3 出厂检验。
5
12 12 12 13 13 13
7.4 型式检验 8标志、包装、运输和贮存 8.1 标志
8.2 包装.. 8.3 运输、贮存
13 .14
I JB/T8739—2015
前 言
本标准按照GBT1.1-2009给出的规定起草。 本标准代替JB/T87391998《矿用隔爆型高压配电装置》，与JB/T8739—1998相比主要技术变化如
下：
在产品分类里增加永磁操作机构： -对额定电流，在原来基础上增加了800A：1000A、1250A； -对额定短路开断电流，增加了交流分量有效值25kA、31.5kA：技术要求中增加了电气间隙、爬电距离、外壳静压试验、放电性能等内容：显示功能中增加了中文显示的内容：增加了永磁机构断路器放电性能的要求：试验方法中增加了接地装置、观察窗热剧变试验：增加了本质安全电路内容；规定了出厂检验项目；在型式试验中，原产品停产3年改为5年： -产品标志ExdI"改为“ExdIMb"，本质安全型产品标志为“Exd［ib］IMb"。
本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准起草单位：八达电气有限公司机械工业防爆电器产品质量监督检验中心湘潭煤矿机械电
器有限公司、四平市同创电器设备制造公司、济源市煤炭高压开关有限公司、山东名盾防爆设备科技有限公司、山西汾西机电有限公司、焦作市特光照明设备有限公司、天津市天矿电器设备有限公司、常州市武进矿用设备厂有限公司。
本标准主要起草人：王钰、樊建强、郝翔吴兰，付联社，李同新、柏永青、张冠军，袁丽敏曹永华。
本标准所代替标准的历次版本发布情况为：
JB/T8739—1998
ⅡI JB/T8739-2015
矿用隔爆型高压配电装置
1范围
本标准规定了矿用隔爆型高压配电装置的术语和定义。产品分类、技术要求、试验方法。检验规则、 标志、包装、运输和贮存。
本标准适用于矿用隔爆型高压配电装置（以下简称配电装置）。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本适用于本文件。
GB311.1一2012绝缘配合第1部分：定义、原则和规则 GB19842014高压交流断路器 GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h
循环）
GB/T2900.20-1994 电工术语高压开关设备 GB/T3309--1989 高压开关设备常温下的机械试验 GB3836.1-2010 爆炸性环境第1部分：设备通用要求 GB3836.2-2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3—2010 爆炸性环境 第3部分：由增安型“e”保护的设备 GB3836.4—2010 爆炸性环境第4部分：由本质安全型“i"保护的设备 GB/T10111—2008 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T11022—2011 高压开关设备和控制设备标准的共用技术要求 GB/T16927.1一2011高电压试验技术第1部分：般定义及试验要求 AQ1043矿用产品安全标志标识 JB/T4002-2013.防爆低压电气用接线端子 JB4262--1992防爆电器用橡套电缆引入装置
3术语和定义
GB/T2900.201994界定的以及下列术语和定义适用于本文件。
3.1
零序电流型保护typezero sequencecurrentprotection 利用故障线路零序电流比非故障线路零序电流大的特点来实现有选择性的接地（漏电）保护。
3.2
零序功率方向型保护typezero sequencedirectionalpowerprotection 利用故障线路和非故障线路零序电流大小和相位不同的特点来实现有选择性的接地（漏电）保护。
3.3
绝缘监视保护 insulation monitoring protection
1 JB/T8739—2015
对双屏蔽橡套电缆的监视线和地线间的绝缘进行监视和保护。
4产品分类
配电装置按其操动机构形式可分为： a）弹簧机构型； b）永磁机构型
5技术要求
5.1 使用条件
使用条件如下： a）环境温度-5℃~40℃： b）海拨不超过1000m（超过1000m时，表1中的规定值按GB311.1一2012修正）； c）周围空气相对湿度不大于95%（25℃时）； d）具有甲烷等混合气体的煤矿井下： e）无强烈颠簸、振动的地方： f）无滴水的场所； g）水平安装倾斜度不超过15°
5.2额定参数 5.2.1 额定电压（最高电压）
额定电压（最高电压）从下列数值中选取：3.6kV、7.2kV、10kV、12kV。 5.2.2绝缘水平
绝缘水平按表1的规定。
表1
短时（1min）工额耐受电压
雷电冲击耐受电压（峰值）
额定电压 kv 3.6 7.2 12
kv
kv
通用值 25 30 42
隔离开关断口
通用值 40 60 75
隔离开关断口
27 34 48
46 70 85
5.2.3 额定频率
额定频率为50Hz。 5.2.4 额定电流
额定电流从下列数值中选取：50A、100A、200A、315（300）A，400A500A、630（600）A 800A-1000A.1250A.
2 JB/T87392015
5.2.5额定短路开断电流 5.2.5.1额定短路开断电流的交流分量有效值从下列数值中选取：6.3kA、8kA、12.5kA、16kA~20kA、 25kA. 31.5kAc 5.2.5.2额定短路开断电流的直流分量百分比按GB1984一2014中4.101.2的规定。 5.2.6预期瞬态恢复电压的规定值
按GB1984—2014中4.102的规定。 5.2.7 额定操作顺序
按GB1984--2014中4.104的规定。 5.2.8 额定短路关合电流
额定短路关合电流（峰值）为其额定短路开断电流交流分量有效值的2.5倍。 5.2.9额定短时耐受电流
额定短时耐受电流等于额定短时开断电流
5.2.10额定峰值耐受电流
额定峰值耐受电流等于额定短路关合电流。 5.2.11额定短路持续时间
额定短路持续时间为2s。 5.2.12额定短路开断电流开断次数
配电装置的额定短路开断电流开断次数从下列数值中选取：16次、20次、30次、50次。 5.2.13合闸、分闸机构和辅助回路的额定电源电压
按GB/T11022—2011中4.9的规定。 5.3，结构和性能 5.3.1一般要求 5.3.1.1配电装置的电气组件（断路器、隔离开关、电流互感器、电压互感器、继电保护、按钮、电流表、电压表、压敏电阻、阻容吸收、显示屏等）除应满足本标准的规定外，还须符合各自标准的要求。 5.3.1.2隔爆结构和性能应符合GB3836.1一2010和GB3836.2一2010的规定，引入装置和二次接线端子还应分别符合JB/T4262—1992和JB4002—2013的规定。 5.3.1.3配电装置除应符合本标准的规定外，还应符合经过规定程序批准的图样及技术文件的要求。 配电装置在取得防爆合格证后方可生产。 5.3.2隔爆要求 5.3.2.1联台装置
同型号的配电装置应能联台使用。
3 JB/T8739—2015
5.3.2.2表面油漆
配电装置外表面应喷红色油漆。 5.3.2.3外壳耐压和内部点燃的不传爆试验
配电装置应能承受GB3836.2一2010中第15章规定的外壳耐压及内部点燃不传爆试验，试验后不应产生影响隔爆性能的变形和损坏。 5.3.2.4电缆引入装置夹紧及密封性能试验
配电装置电缆引入装置夹紧、密封性能和机械强度应符合GB3836.1一2010中附录A和GB3836.2 2010中附录C的要求 5.3.2.5橡胶密封圈耐热耐寒试验
电缆引入装置橡胶密封圈耐热耐寒试验应符合GB3836.1一2010中26.8和26.9的规定。 5.3.2.6绝缘套管扭转性能
配电装置连接件绝缘套管扭转性能应符合GB3836.1-2010中26.6的规定。 5.3.2.7外壳冲击试验
配电装置外壳冲击试验应符合GB3836.1--2010中26.4.2的规定。 5.3.2.8透明件冲击及热剧变性能
观察窗透明件采用物理及化学性能稳定的透明钢化玻璃。观察窗透明件冲击试验应符合GB3836.1 2010中26.4.2和表12的规定，热剧变试验应符合GB3836.1-2010中26.5.2的规定。 5.3.2.9外壳静压性能
配电装置隔爆外壳静压性能应符合GB3836.2一2010中15.1.3和16.3的规定。 5.3.2.10电气间隙和爬电距离
接线腔电气间隙和爬电距离应符合GB3836.32010的规定。 5.3.2.11.接地装置
配电装置的接地除应满足GB3836.1—2010中第15章和GB/T11022—2011中5.3的规定外，对于加装阻容过电压吸收器的配电装置，当阻容过电压吸收器退出运行时，还应有可靠接地（放电）装置。 5.3.2.12机械指示 5.3.2.12.1配电装置应设有便于观察断路器、隔离开关合、分位置的机械指示和隔离开关动触头位置的观察窗。 5.3.2.12.2配电装置应有显示操动机构操作次数的计数装置。 5.3.2.13·显示功能 5.3.2.13.1配电装置应有便于观察，并以红色表示漏电、短路故障及断路器合闸位置，黄色表示绝缘监视信号，白色表示过载信号，绿色表示断路器的分闸位置及欠电压信号的显示。 5.3.2.13.2 ：配电装置采用中文汉字显示时，应显示分闸、合闸工作状态，对线路出现的故障内容，如 4 JB/T87392015
漏电、主回路过载、短路、过电压、欠电压、绝缘等，应准确显示并与实际相符。 5.3.2.14远方脱扣
配电装置应有远方脱扣的电缆引入装置，引入装置的数量由产品企业标准规定。 5.3.2.15机械联锁
机械联锁应符合以下要求： a）断路器处于合闸位置时，隔离开关不能操作： b）隔离开关处于合闸位置时，箱门不能打开，只有当隔离开关分闸到位阻容放电装置可靠接地时，
箱门才能打开： c）箱门处于打开位置时，隔离开关不能合闸： d）弹簧储能合闸机构，在断路器处于合闸位置时，不能再储能进行合闸操作。
5.3.3欠电压脱扣
按GB/T11022—2011中5.8.4的规定。 5.3.4绝缘性能 5.3.4.1配电装置的主回路应能承受表1规定的试验，无闪络和击穿现象。配电装置的真空灭弧室断口间在额定短路开断、关合试验及额定短路开断电流次数试验后，应能承受表1规定值的绝缘试验。 5.3.4.2配电装置的辅助和控制回路应能承受表2规定的耐电压试验。本质安全型电路的耐电压试验应符合GB3836.4—2010中6.3.12的规定
表2
额定绝缘电压V
工频试验电压（交流有效值）
U≤60 60 1000 2000
5.3.5保护特性 5.3.5.1 额定电源电压
继电保护额定电源电压为交流100V（50Hz），所耗功率不大于30VA，并在75%～120%额定电压范围内可靠工作。 5.3.5.2过载保护
配电装置保护动作值按电流互感器二次额定电流值（5A）的20%、30%%40%、50%、60%、70% 80%、90%100%分级整定，整定值误差不超过土8%。其过电流定时限的动作时间分档为0.1s～1.5s 动作时间误差不超过规定值的土8%。过载反时限保护特性见表3。
表3
试验电流A 电流整定值A 延时动作时间
1.05 2h不动作从冷态开始
1.2 <120
1.5 <60
2 <20
5
可返回时间>8 从冷态开始
从热态开始
状态
A
