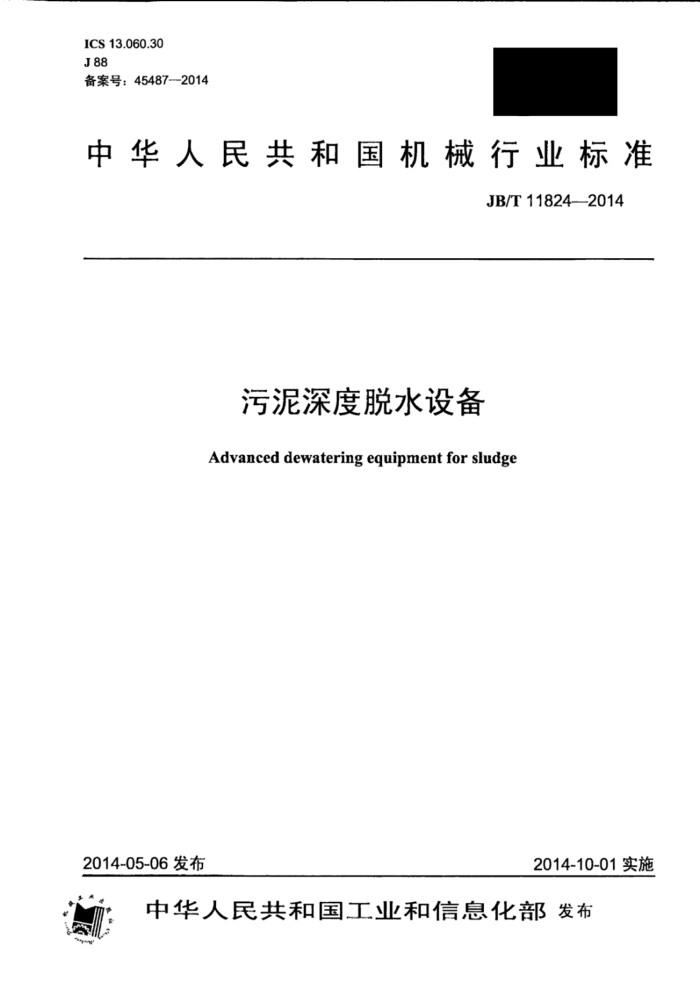

ICS13.060.30 J88 备案号：45487-2014
中华人民共和国机械行业标准
JB/T11824—2014
污泥深度脱水设备
Advanced dewatering equipment for sludge
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11824—2014
目 次
前言
O
范围. 2规范性引用文件. 3术语和定义. 4型式与基本参数 4.1型式.. 4.2基本参数 5技术要求.. 5.1 基本要求 5.2 整机技术要求 5.3 过滤元件技术要求
:
5.4 整机安全要求 5.5 整机外观质量要求 5.6 控制装置和执行机构的可靠性 5.7 压榨系统管道要求 5.8 脱水设备的污泥脱水性能 6试验方法
5
心
6.1 仪器、仪表， 6.2 整机滤室的密封性. 6.3 主要受力零部件强度 6.4 滤板、隔膜滤板间晾量 6.5 噪声 6.6 液压系统 6.7 过滤元件试验方法 6.8 压榨系统管道 6.9 污泥脱水性能（含水率）
6
心
C
心
心
6
7检验规则. 7.1 总则 7.2 出厂检验.. 7.3 型式检验 7.4 检验项目 8 标志、 包装、运输和购存. 图1 隔膜滤板鼓膜压榨试验装置示意表1 脱水设备基本参数表2 滤室深度表3 过滤压力、压榨压力表4 板厚度差。 表5 板外尺寸极限偏差表6 污泥脱水性能. 表7 检验项目.
中
2
文
8
.3 *3 3
8
1 JB/T11824—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械T业环境保护机械标准化委员会（CMIF/TC7）归口。 本标准起草单位：杭州兴源过滤科技股份有限公司、中国环保机械行业协会、机械工业环保产业发
展中心。
本标准主要起草人：徐孝雅、吴彩虹、倪国炳、王春兰、杨喆。 本标准为首次发布。
II JB/T11824--2014
污泥深度脱水设备
1范围
本标准规定了污泥深度脱水设备的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、 标志、包装、运输和存。
本标准适用于城镇污水处理厂污泥、自来水厂排泥、工业污泥、疏浚游泥等处理用的污泥深度脱水设备（以下简称脱水设备）。
:
2 规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1040.1 塑料拉伸性能的测定第1部分：总则 GB/T1040.2—2006 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1043.1 塑料↑ 简支梁冲击性能的测定·第1部分：非仪器化冲击试验 GB/T 1634.1 塑料 负荷变形温度的测定第1部分：通用试验方法 GB/T1634.2--2004 塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料 GB2894 安全标志及其使用导则 GB/T3766液压系统通用技术条件 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T7780 过滤机型号编制方法 GB/T7932 气动系统通用技术条件 GB8978 污水综合排放标准 GB/T9341 塑料弯曲性能的测定 GB/T10894 分离机械噪声测试方法 GB/T12670 聚丙烯（PP）树脂 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T16471 运输包装件尺寸与质量界限 CJ/T221 城市污水处理厂污泥检验方法 JB/T4333.2厢式压滤机和板框滤机第2部分：技术条件 JB/T4333.3 厢式压滤机和板框压滤机 第3部分：滤板 JB/T4333.4 厢式压滤机和板框压滤机 第4部分：隔膜滤板 JB/T6418 3分离机械清洁度测定方法
3术语和定义
下列术语和定义适用于本文件。
1 JB/T118242014
表1脱水设备基本参数
板外尺寸 mm 800X800 1 000×1 000 1250×1250 1 500X1500 1600X1600 2 000X2000 2500×2 500 1 000 X1 500 1 500×2 000 1 800X2 000 2 000X2500
过滤面积 m2 10~60 40~120 100~250 200~450 200~500 400~1000 600~1500 100~280 200~600 250~650 5001300
表2滤室深度
名称参数mm
滤室深度
20
25 表3过滤压力、压榨压力
30
35
40
45
50
名称参数 MPa
5技术要求
5.1基本要求
脱水设备的设计和制造应符合本标准的规定，如果用户有特殊要求时，按双方签订的图样和技术文件设计制造。 5.2整机技术要求 5.2.1 整机滤室的密封性
脱水设备滤室密封应严密，进行水压试验时，保压5min，密封面应无喷射现象。 5.2.2 主要受力零部件强度
脱水设备主要受力零部件进行强度试验时应无裂纹和明显变形。 5.2.3 滤板、隔膜滤板间隙量
滤板、隔膜滤板在不加任何衬垫物的情况下，经额定压紧力压紧后的板密封面间隙应符合如下规定： a）板外尺寸≤1250mm×1250mm的脱水设备，板密封面间隙应不大于0.10mm； b）板外尺寸>1250mm×1250mm的脱水设备，板密封面间隙应不大于0.20mm
m
