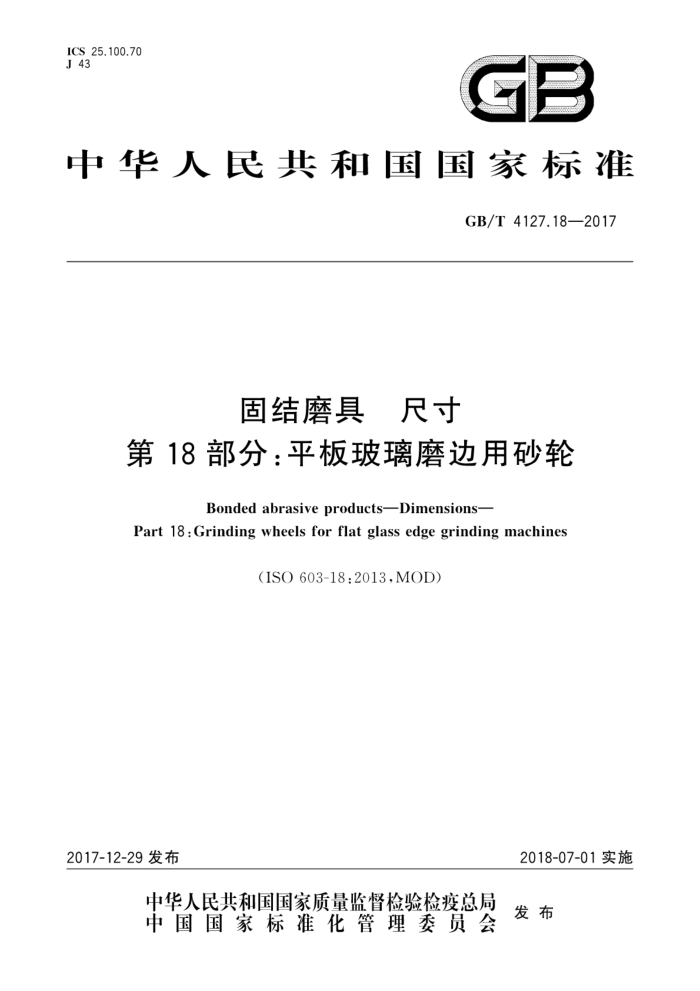

ICS25.100.70 J 43
GB
中华人民共和国国家标准
GB/T 4127.18—2017
固结磨具 　尺寸
第18部分：平板玻璃磨边用砂轮
Bonded abrasive products-Dimensions-
Part 18 : Grinding wheels for flat glass edge grinding machines
(ISO 603-18:2013.MOD)
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和 国
国家标准固结磨具尺寸
第18部分：平板玻璃磨边用砂轮
GB/T4127.18—2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2017年12月第一版
*
书号：1550661-59207
版权专有 侵权必究 GB/T4127.18—2017
前言
GB/T4127《固结磨具尺寸》分为以下18个部分：
第1部分：外圆磨砂轮（工件装夹在顶尖间）；一第2部分：无心外圆磨砂轮；
第3部分：内圆磨砂轮；第4部分：平面磨削用周边磨砂轮；第5部分：平面磨削用端面磨砂轮；第6部分：工具磨和工具室用砂轮；第7部分：人工操纵磨削砂轮；第8部分：去毛刺、荒磨和粗磨用砂轮；第9部分：重负荷磨削砂轮；第10部分：珩磨和超精磨磨石；第11部分：手持抛光磨石；第12部分：直向砂轮机用去毛刺和荒磨砂轮； -第13部分：立式砂轮机用去毛刺和荒磨砂轮；
一第14部分：角向砂轮机用去毛刺、荒磨和粗磨砂轮；一第15部分：固定式或移动式切割机用切割砂轮；一第16部分：手持式电动工具用切割砂轮；
一第17部分：带柄磨头；第18部分：平板玻璃磨边用砂轮
本部分为GB/T4127的第18部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO603-18：2013《固结磨具尺寸第18部分：平板玻璃磨边用
砂轮》。
本部分与ISO603-18：2013相比在结构上有所调整，将ISO603-18：2013中的3.1、3.2和3.3调整
为本部分的第3章、第4章和第5章。
本部分与IS0O603-18：2013的技术性差异及其原因如下：
关于规范性弓用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性弓用文件*中，具体调整如下： ·用修改采用国际标准的GB/T2484代替ISO525 ·增加引用了GB/T2485； ·删除引用的ISO6103和ISO13942。
一1型中补充了D为25、40和60的尺寸系列，6型中补充了带卡台砂轮的尺寸系列.35型中补
充了D为100（T为30）125和150的尺寸系列，1型且圆周为特殊型面中补充了D为163和 165的尺寸系列，因为ISO603-18规定的尺寸系列没有完全覆盖我国的产品规格。 将特殊型面的平形砂轮（3.4）中的“特殊型面”改为S型面”，以便明确 H的尺寸保留到了个位，以与GB/T4127其他部分保持一致。 产品的标记，公差和标志等技术要求修改为遵照我国相关国家标准的规定，以符合我国的使用习惯和要求。
I GB/T4127.18—2017
本部分由中国机械工业联合会提出。 本部分由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本部分起草单位：郑州磨料磨具磨削研究所有限公司、台山市兰宝磨具有限公司。 本部分主要起草人：张良、张照、陈德庆、张克选、黎建。
Ⅱ GB/T4127.18—2017
固结磨具尺寸
第18部分：平板玻璃磨边用砂轮
1范围
GB/T4127的本部分规定了以下型号平板玻璃磨边用砂轮的形状和尺寸、标记和技术要求：
1型：平形砂轮； 6型：杯形砂轮； 35型：粘结用圆盘砂轮； 1型且圆周为S型面：S型面的平形砂轮
本部分规定的固结磨具适用于固定式设备，砂轮位置固定、工件由人工或机械操纵，或工件固定、砂轮由机械操纵，
规范性引用文件
力
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2484 固结磨具一般要求（GB/T2484一2006.ISO525：1999.MOD) GB/T 2485 固结磨具技术条件
3形状和尺寸
3.1 平形砂轮，1型
见图1和表1。
H D
图1 平形砂轮，1型表1 平形砂轮，1型
单位为毫米
D 25 40 60
H
T 30.35 35.40 35.40 40
12
22
1 GB/T4127.18—2017
表1(续)
单位为毫米
D 100 120 150
H
T
10.1520.25.30
22
15.20.25.30 2025,30 1520.25.30.40
60 90 50
200 250
2025.30
3.2 杯形砂轮，6型
见图2和表2、图3和表3。
H D
FP
图 2 杯形砂轮.6型
表2 杯形砂轮，6型
单位为毫米
D
H 50 11 50 11,50 22 22.50.70 11 50 50.70 25.50.70
W
E 7 80 7 8 10
T 30.35
100
40 45 35 35 39 40 30 35 40 40
20
125
130
10
22.5
150
12
22.25.50.68.70
68
170
2 GB/T4127.18—2017
D
图3杯形砂轮（带卡台），6型
表3# 杯形砂轮（带卡台），6型
单位为毫米
W 20 25 20
D 100 125,130 150
H
T
E
J
F
11
11
40
40
2
3.3 粘结用圆盘砂轮，35型
见图4和表4。
图4 粘结用圆盘砂轮，35型
表4 粘结用圆盘砂轮，35型
单位为毫米
T 25
D 100
H 50 60 85 105 120
30
125 150 200
40 181
GB/T4127.18—2017
3.4S型面的平形砂轮，1型且圆周为S型面
见图5和表5
L
12°
T
5S型面的平形砂轮，1型且圆周为S型面
图5
表5 5S型面的平形砂轮，1型且圆周为S型面
单位为毫米
D 140 150 160 163.165 200 220
H 22 22.60 90 22 60.90 60
7
4.5.6.8.10
6、8、10 6.8、10
4标记
平板玻璃磨边用砂轮的标记应符合GB/T2484的规定。
5技术要求
平板玻璃磨边用砂轮的技术要求应符合GB/T2485的规定。
