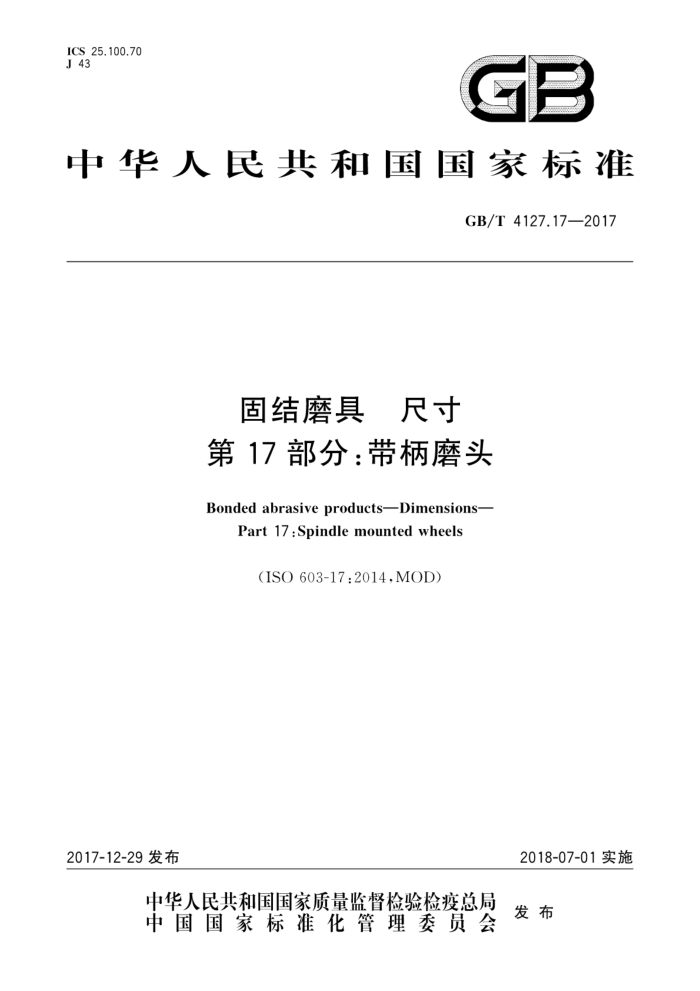

ICS 25.100.70 J 43
GB
中华人民共和国国家标准
GB/T 4127.17—2017
固结磨具 ：尺寸第17部分：带柄磨头
Bonded abrasive products-Dimensions-
Part 17 : Spindle mounted wheels
(ISO 603-17:2014.MOD)
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和国
国家标准固结磨具尺寸第17部分：带柄磨头 GB/T 4127.17—2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址:www.spc.org.cn 服务热线：400-168-0010 2018年1月第一版
*
书号：155066-1-59206
版权专有 侵权必究 GB/T4127.17—2017
前言
GB/T4127《固结磨具尺寸》分为以下18个部分：
第1部分：外圆磨砂轮（工件装夹在顶尖间）；第2部分：无心外圆磨砂轮；第3部分：内圆磨砂轮； -第4部分：平面磨削用周边磨砂轮；第5部分：平面磨削用端面磨砂轮；
一第6部分：工具磨和工具室用砂轮；
第7部分：人工操纵磨削砂轮；一第8部分：去毛刺、荒磨和粗磨用砂轮；第9部分：重负荷磨削砂轮；
第10部分：磨和超精磨磨石；第11部分：手持抛光磨石；第12部分：直向砂轮机用去毛刺和荒磨砂轮：第13部分：立式砂轮机用去毛刺和荒磨砂轮：第14部分：角向砂轮机用去毛刺、荒磨和粗磨砂轮；第15部分：固定式或移动式切割机用切割砂轮；第16部分：手持式电动工具用切割砂轮：第17部分：带柄磨头；第18部分：平板玻璃磨边用砂轮。
本部分为GB/T4127的第17部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO603-17：2014《固结磨具尺寸第17部分：带柄磨头》。 本部分与ISO603-17：2014的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章规范性引用文件”中，具体调整如下： ·用修改采用国际标准的GB/T2484代替ISO525 ·增加引用了GB/T2485。 修改了图中的部分尺寸代号（S。改为S、L：改为L1、L改为L），以符合我国相关国家标准的规定；修改了每型带柄磨头的形状代号并删除了所有表中的“标记”列，因形状代号和标记应符合我国相关国家标准的规定；删除了所有表中的“旧代号”列，因ISO603-17：2014为第一版，不存在“旧代号”的说法；表1、表3、表4、表6～表12中补充了我国带柄磨头的尺寸系列，因为ISO603-17：2014规定的尺寸系列没有完全覆盖我国的产品规格；产品的标记，柄的材料和标志等技术要求修改为遵照我国相关国家标准的规定，以符合我国的使用习惯和要求。
本部分由中国机械工业联合会提出。 本部分由全国磨料磨具标准化技术委员会（SAC/TC139）归口。
I GB/T4127.17—2017
本部分起草单位：郑州磨料磨具磨削研究所有限公司、宁波万福磨料磨具厂、奉新鑫工异型砂轮厂白鸽磨料磨具有限公司。
本部分主要起草人：张良、朱嘉、邓万福、喻民。路宗艳、田冠亚
Ⅱ GB/T4127.17—2017
固结磨具尺寸第17部分：带柄磨头
1范围
GB/T4127的本部分规定了以下固结磨具的形状和尺寸、标记和技术要求：
52型：带柄磨头。 本部分规定的固结磨具适用于手持磨削和手动操纵磨削。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2484 固结磨具一般要求（GB/T2484一2006.ISO525：1999.MOD) GB/T2485 固结磨具技术条件
3形状和尺寸
3.1圆柱形，5201型
见图1和表1。
单位为毫米
说明：
夹头。 L1≥10. S=3、L=30或S=6、L=40.或S=8L=40
图1 圆柱形，5201型
表1 圆柱形。5201型
单位为毫米
D 3 5
T 6.10,13 6.10.13
s 3 3
1 GB/T 4127.17—2017
表1 (续)
单位为毫米
T D 10,13 20 25 10 13.20 25 10.13.2025
s 3 3.6 3 3.6 3.6 3 3.6 3.6 6 3.6 6 3.6 6 3 3.6 6 3 3.6 3 3.6 6 6.8 6 6 6.8 6 6 6.8 6 6.8 6 6 6.8 6
D
6
8
10
32 3.6.13.20.25
13
30.40 20.25 3240.50 1.5、2.3.4、5 6.10.20 25.32.38.50
16
20
2 3 4.5 6
25
10,13.20,25
32,50
30
68.10.13,20,25.32.40,50
6.10.20 32 50 6.10、13 38 8.10 20 25、30.40 6.8.10.13
32
38
40
25 30
50
2 GB/T4127.17—2017
3.2 端面凹形，5202型
见图2和表2。
单位为毫米
7
1.1
Io
Lb
说明：
夹头。 L1≥10. S=3L=30或S=6L=40 “R由制造商自定。
1
图2 端面凹形，5202型
表2 端面凹形，5202型
单位为毫米
D 6 10 13 20 25
T 13 10 13 30 25
s
3
3.6
6
3.3 端面半球形，5203型
见图3和表3。
3 GB/T 4127.17—2017
单位为毫米
TI
说明： 1 夹头。 Li≥10. S=6、L=40.
图3 端面半球形，5203型
表3 端面半球形，5203型
单位为毫米
T 20 15 25 25 25、32、40 40 50
D 6 10 16 20 25 30 40
D
3.4 端面尖锥形，5204型
见图4和表4。
4
