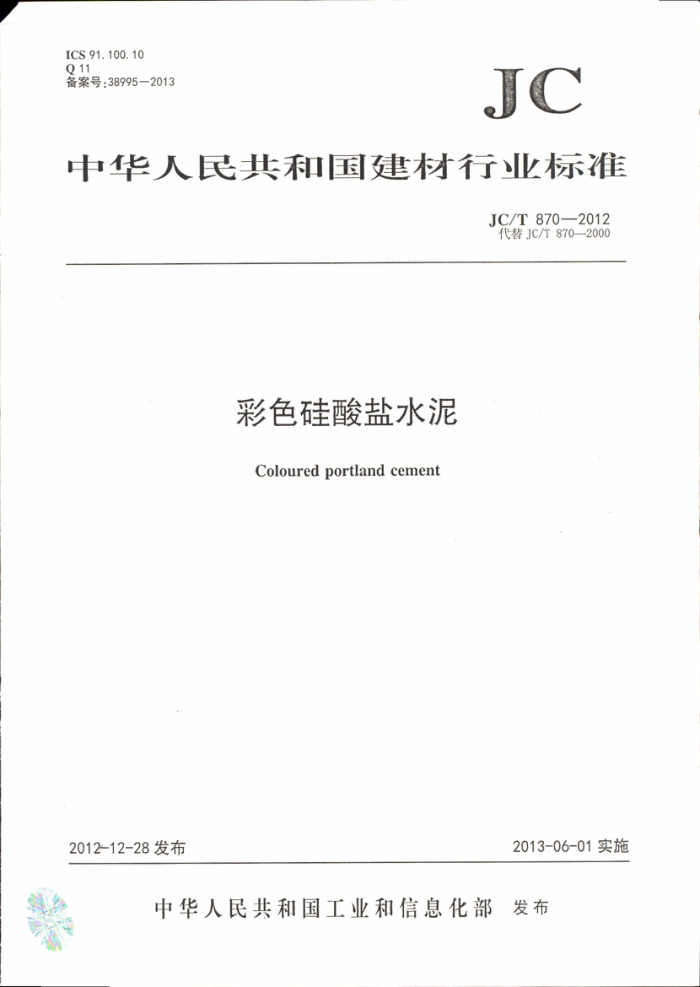

ICS91.100.10 Q11 备案号：38995-2013
JC
中华人民共和国建材行业标准
JC/T870—2012 代替JC/T870—2000
彩色硅酸盐水泥
Colouredportland cement
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部 发布 JC/T870—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T870—2000《彩色硅酸盐水泥》。与JC/T870—2000相比，除编辑性修改外主要
技术变化如下：
修改了硅酸盐水泥熟料和硅酸盐水泥的要求（见5.1，2000年版的5.1）：修改了石膏的要求（见5.2，2000年版的5.2）；增加“混合材掺量不超过水泥质量的50%”的要求（见5.3）：增加“着色剂对人体无害”的要求（见5.4)：修改了助磨剂的掺量（见5.5，2000年版的5.5）：一删除了对比样不得回用的要求（见2000年版的6.6.1）：修改了判定规则（见8.5，2000年版的8.3）；修改了袋装水泥每袋净含量的要求（见9.1，2000年版的9.1）：
本标准由中国建筑材料联合会提出。 本标准由全国水泥标准化技术委员会（SAC/TC184）归口。 本标准起草单位：建筑材料工业技术监督研究中心、中国建筑材料科学研究总院。 本标准主要起草人：甘向晨、王桓、金福锦、王欣宇、赵婷婷、陈斌。 本标准于2000年12月首次发布，本次为第一次修订。 JC/T870—2012
彩色硅酸盐水泥
1范围
本标准规定了彩色硅酸盐水泥的术语和定义、分类、原材料、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于彩色硅酸盐水泥。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T176—2008水泥化学分析方法 GB/T1345水泥细度检验方法筛析法 GB/T1346 6水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T1865 色漆和清漆 人工气候老化和人工辐射曝露 滤过的氙弧辐射 GB/T 2015 白色硅酸盐水泥 GB/T 5483 天然石膏 GB 9774 水泥包装袋 GB/T11942 彩色建筑材料色度测量方法 GB/T 12573 水泥取样方法 GB/T176711999水泥胶砂强度检验方法（ISO法）（idtISO679:1989) GB/T21371 用于水泥中的工业副产石膏 GB/T21372 硅酸盐水泥熟料 JC/T 667 水泥助磨剂
3术语和定义
下列术语和定义适用于本文件。
3. 1
彩色硅酸盐水泥 colouredportlandcement 由硅酸盐水泥熟料及适量石膏（或白色硅酸盐水泥）、混合材及着色剂磨细或混合制成的带有色彩的
水硬性胶凝材料称为彩色硅酸盐水泥。 3. 2
CIELAB色空间及色差单位 CIELABcolourspaceandcolourdifferenceunit 1976年由CIE推荐的能以相同距离表示相同知觉色差的均匀色空间。该空间是三维直角坐标系统，
以L'、a、b表示色度坐标。CIELAB色空间的色差用△Eab，色差单位为CIELAB色差单位。
1 JC/T870—2012 3.3
色调hue 表示红、黄、蓝、绿等颜色特性。颜色的三属性之一。
3.4
明度lightness 物体表面相对明暗的特性。颜色的三属性之一。
3.5
彩度chroma 用距离等明度无彩色点的视知觉特性来表示物体表面颜色的浓淡，并给于分度。颜色的三属性之一
3.6
颜色对比样referencesample 彩色硅酸盐水泥色差仪器测量或目视对比时，作为标准色的水泥样品。
4分类
4.1颜色
基本色有红色、黄色、蓝色、绿色、棕色和黑色等。其他颜色的彩色硅酸盐水泥的生产，可由供需双方协商。 4.2强度等级
彩色硅酸盐水泥强度等级分为27.5、32.5、42.5。
5原材料
5.1硅酸盐水泥熟料和硅酸盐水泥
硅酸盐水泥熟料应符合GB/T21372的要求，白色硅酸盐水泥应符合GB/T2015的要求，普通硅酸盐水泥、矿渣硅酸盐水泥和复合硅酸盐水泥应符合GB175的要求。 5.2石膏
天然石膏应符合GB/T5483中规定的品位等级为二级（含）以上的G类石膏或M类混合石膏。工业副产石膏应符合GB/T21371的规定。 5.3混合材
当生产中需使用混合材时应选用已有相应标准的混合材，并应符合相应标准要求，掺量不超过水泥质量的50%。 5.4着色剂
应符合相应颜料国家标准的要求，对人体无害，且对水泥性能无害。 5.5助磨剂
水泥粉磨时允许加入助磨剂，其加入量应不大于水泥质量的0.5%，助磨剂应符合JC/T667的规定。 2 JC/T870—2012
6技术要求
6.1三氧化硫
水泥中三氧化硫的含量（质量分数)不大于4.0%。 6.2细度
80um方孔筛筛余不大于6.0% 6.3凝结时间
初凝不得早于1h，终凝不得迟于10h 6.4安定性
沸煮法检验合格。 6.5强度
各强度等级水泥的各龄期强度应符合表1的规定
表1强度等级
单位为兆帕
抗压强度
抗折强度
强度等级
3d ≥7.5 ≥10.0 ≥15.0
28d ≥5.0 ≥5.5 ≥6.5
28d ≥27.5 ≥32.5 ≥42.5
3d ≥2.0 ≥2.5 ≥3.5
27.5 32.5 42.5
6.6色差 6.6.1颜色对比样
生产者应自行制备并妥善保存代表各种彩色硅酸盐水泥颜色的颜色对比样，以控制彩色硅酸盐水派颜色均匀性。同一种颜色，可根据其色调、彩度或明度的不同，制备多个颜色对比样。 6.6.2同一颜色同一编号彩色硅酸盐水泥的色差
同一颜色同一编号彩色硅酸盐水泥每一分割样或每磨取样与该水泥颜色对比样的的色差△E不应超过3.0CIELAB色差单位。用目测对比方法参考时，颜色不应有明显差异。 6.6.3同一颜色不同编号彩色硅酸盐水泥的色差
同一种颜色的各编号彩色硅酸盐水泥的混合样与该水泥颜色对比样之间的色差△E不应超过 4.0CIELAB色差单位。用目测对比方法参考时，颜色不应有明显差异。 6.7颜色耐久性
500h人工加速老化试验，老化前后的色差△Eab不应超过6.0CIELAB色差单位。
3
