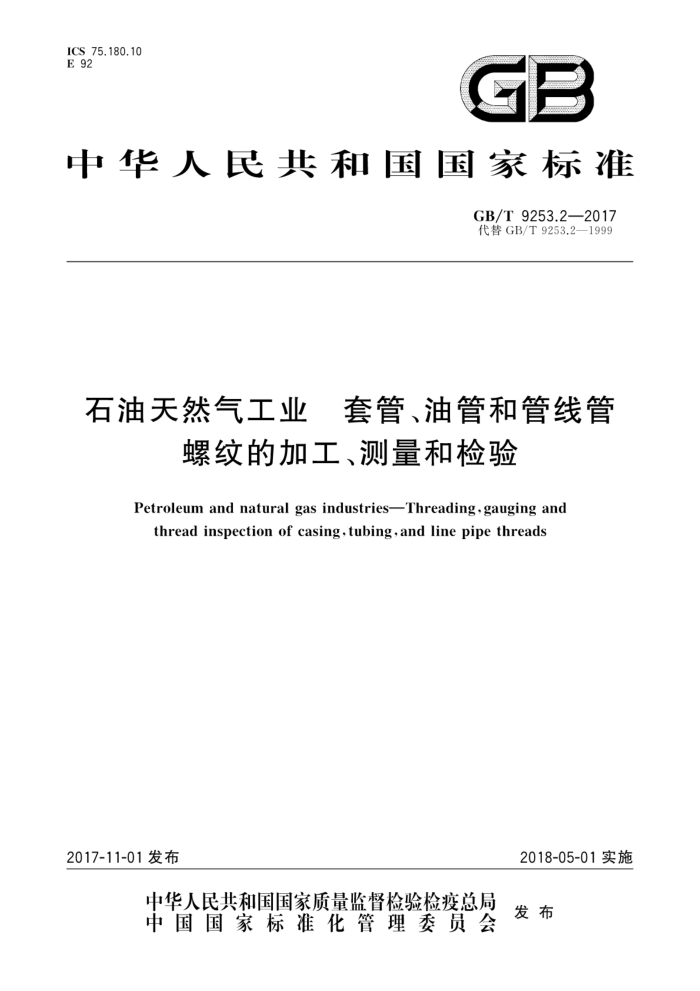

ICS 75.180.10 E 92
GB
中华人民共和国国家标准
GB/T9253.2—2017 代替GB/T9253.2—1999
石油天然气工业 套管、油管和管线管
螺纹的加工、测量和检验
Petroleum and natural gas industriesThreading, gauging and
thread inspection of casing,tubing,and line pipe threads
2018-05-01实施
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 9253.2—2017
目 次
前言
范围规范性引用文件术语和定义
2
3 4 总则
螺纹尺寸与公差（管线管、圆螺纹套管和油管、偏梯形螺纹套管） 5.1 螺纹的牙型、尺寸与公差.... 5.2 螺纹测量 5.3 外观检查 5.4 螺纹精度 5.5 螺纹设计 5.6 倒角 5.7 内螺纹 5.8 螺纹的处理 5.9 螺纹控制 5.10 螺纹参数 5.11 轴线不重合度 5.12 轴线不重合度的检验（可选的）…. 5.13 轴线不重合的拒收（由买方选择） 5.14 全顶螺纹长度 5.15 手紧连接 5.16 圆鼻端螺纹（单项参数)检验（管线管、圆螺纹套管和油管、偏梯型螺纹套管）：
6
20
6.1 注意事项 6.2 测量位置 6.3 锥度的测量 6.4 螺距测量 6.5 牙型高度测量 6.6 角度测量 6.7 螺纹牙型 6.8 接箍螺纹轴线的重合度 6.9 仪器和指示表的校准螺纹综合检验（管线管、圆螺纹套管和油管、偏梯形螺纹套管）： 7.1 通则 7.2 测量要求 7.3 紧密距确定
22 25
27 29
30 32
53
34
34 34 35 GB/T9253.2—2017
7.4 公差 7.5 量规校准保持 7.6 量规验收.. 7.7 S值的变化· 7.8 重新校准量规规范（管线管、圆螺纹套管和油管、偏梯形螺纹套管） 8.1 校对量规 8.2 工作量规 8.3 螺距· 8.4 锥度 8.5 牙型高度 8.6 牙底形状 8.7 量规长度 8.8 校对塞规
35
35 37 39 39
8
39
3.
40 40
11
M
+
41 AY 41
对中装置
......
8.9 配对紧密距 8.10 标记 API量规校准（管线管、圆螺纹套管和油管、偏梯形螺纹套管）：
+
9
52
9.1 校准机构 9.2 校准 9.3 紧密距的确定 9.4 标记验证 10 螺纹标记附录A（规范性附录） 校对量规的装运说明· 附录B（规范性附录） API量规校准机构要求附录C（规范性附录）增强型抗泄漏LTC套管螺纹（SR22)补充要求附录D（规范性附录） 美国惯用单位制表附录E（规范性附录） 美国惯用单位制图附录F（规范性附录） 直连型套管
52 52 53 53 5.3
55
56
57 64 83
90 GB/T 9253.2—2017
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T9253.2一1999《石油天然气工业 套管、油管和管线管螺纹的加工、测量和检
验》。与GB/T9253.2一1999相比，主要技术变化如下：
增加了附录C“补充要求SR22”；增加了“国际单位制表”； -增加了“国际单位制图”；修改了外螺纹倒角（由65°改为60°）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国石油天然气标准化技术委员会（SAC/TC355)归口。 本标准起草单位：中国石油集团石油管工程技术研究院。 本标准主要起草人：杨力能、方伟、丰振军、卫尊义、 本标准所代替标准的历次版本发布情况为：
GB/T9253.2~GB/T9253.7—1988; —GB/T9253.2—1999。
II GB/T 9253.2—2017
石油天然气工业套管、油管和管线管
螺纹的加工、测量和检验
1范围
本标准规定了API管线管、圆螺纹套管、圆螺纹油管、偏梯形螺纹套管、直连型套管的连接螺纹（简
称API螺纹)和量规的尺寸和标记要求，以及用于检验API螺纹和量规的仪器和方法
本标准适用于石油天然气工业用套管、油管和管线管螺纹的加工、测量和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9711石油天然气工业管线输送系统用钢管 GB/T 14791 螺纹术语 GB/T 17745 石油天然气工业套管和油管的维护与使用 GB/T18052 套管、油管和管线管螺纹的测量和检验方法 GB/T 19830 石油天然气工业油气井套管或油管用钢管 GB/T 23512 石油天然气工业套管、油管和管线管用螺纹脂的评价与试验 APIRP5A3 螺纹脂推荐作法（Recommendedpracticeonthreadcompoundsforcasing，tubing
and line pipe)
APIRP5B1 套管、油管和管线管螺纹的测量和检验推荐作法（Recommendedpracticeongauging and inspection of casing, tubing,and line pipe threads)
APIRP5C1 套管和油管的维护与使用推荐作法（Recommendedpracticeoncareanduseof casing and tubing)
APISpec5CT 套管和油管规范（Specificationforcasingandtubing） APISpec5L管线钢管规范（Specificationforlinepipe） ASMEB1.3M螺纹检测系统中尺寸可接受性一英制和国际单位制螺纹（Screwthreadgauging
systems for dimensional acceptability—Inch and metric screw threads)
3术语和定义
GB/T14791界定的以及下列术语和定义适用于本文件。
3.1
缺陷defect 具有足够大尺寸的缺欠，并且按照适用标准的规定成为产品拒收的依据。
3.2
缺欠imperfection 按适用标准所提供的方法检验出的产品上的不连续处或不规则处
1 GB/T 9253.2—2017
4总则
4.1本标准适用于按该标准生产的产品（管线管、圆螺纹套管和油管、偏梯形螺纹套管）。所列不带公差的螺纹尺寸仅作为连接设计的依据，不作为确定产品接收或拒收的判据。
直连型套管的要求见附录F。 在购方和制造商的协议情况下，附录C中（SR22)关于增强型抗泄漏LTC套管的补充要求应适用。
4.2螺纹检验适用于装运前制造地点进行的检验，中途任一地点进行的检验，目的地交货后进行的检验以及由代表买方或厂方的检验人员进行的检验。制造商可任意选用其他的仪器或方法来控制生产作业。但是，产品验收只能根据依本标准要求进行检验的结果来决定
螺纹的锥度、螺距、牙型高度、牙型角和牙侧角的测量方法适用于每25.4mm（每英寸）牙数不多于 11%牙的螺纹。 4.3凡本标准未列出的要求，应查阅适用的产品标准。 4.4在本标准中，数据是以国际(SI)单位制和美国惯用（USC)单位制两种单位制表示的。对于某一特定的订货项目，只要求使用一种单位制，不需给出用其他单位制表示的数据。
按这些单位制中的任一种单位制表示的规范生产的产品应认为是等效的，并可完全互换。因此，符合用一种单位制表示的本标准要求的产品也一定符合用另外一种单位制表示的要求。
本标准中，SI单位数据后的括号内为USC单位表示的数据。 用USC单位表示的数据表和图分别在附录D和附录E中给出。
5螺纹尺寸与公差（管线管、圆螺纹套管和油管、偏梯形螺纹套管）
5.1螺纹的牙型、尺寸与公差
管线管螺纹的牙型、尺寸与公差见图1或图E.1～图2或图E.2和表1或表D.1表3或表D.3。 套管圆螺纹的牙型、尺寸与公差见图3或图E.3～图4或图E.4和表4或表D.4～表7或表D.7。 偏梯形套管螺纹的牙型、尺寸与公差见图5或图E.5～图7或图E.7和表8或表D.8～表9或
表D.9。
油管圆螺纹的牙型、尺寸与公差见图8或图E.8～图9或图E.9和表10或表D.10～表16或表D.16。 5.2螺纹测量
螺纹的长度应平行于螺纹轴线测量；螺纹牙型高度与圆锥直径应大致垂直于螺纹轴线测量；管线管螺纹与圆螺纹的螺距应沿中径圆锥1>平行于螺纹轴线测量；偏梯形内螺纹、外螺纹的螺距应大致沿中径圆锥平行于螺纹轴线测量。管线管螺纹和圆螺纹的锥度应沿中径圆锥在直径上测量；偏梯形外螺纹锥度应沿小径圆锥、偏梯形内螺纹锥度沿大径圆锥在其直径上测量。测量步骤见第6章。 5.3外观检查
在自管端的全顶螺纹最小长度（L。）范围内，以及从镗孔端面到距接箍中心J十1牙的平面或者到
距整体接头油管内螺纹小端J十1牙的平面之间的间隔内，螺纹应无明显的撕裂、刀痕、磨痕、台肩或破坏螺纹连续性的任何其他缺欠。对偶然出现的表面刮痕、轻微凹痕和表面不规则，若不影响螺纹表面的连续性，可以不视为有害。由于难以确定表面刮痕、轻微凹痕和表面不规则及其对螺纹性能的影响程
1）本标准采用我国习惯的表述方式“中径圆锥”，国际相应术语也可翻译为“节圆锥”。 2 ICS 75.180.10 E 92
