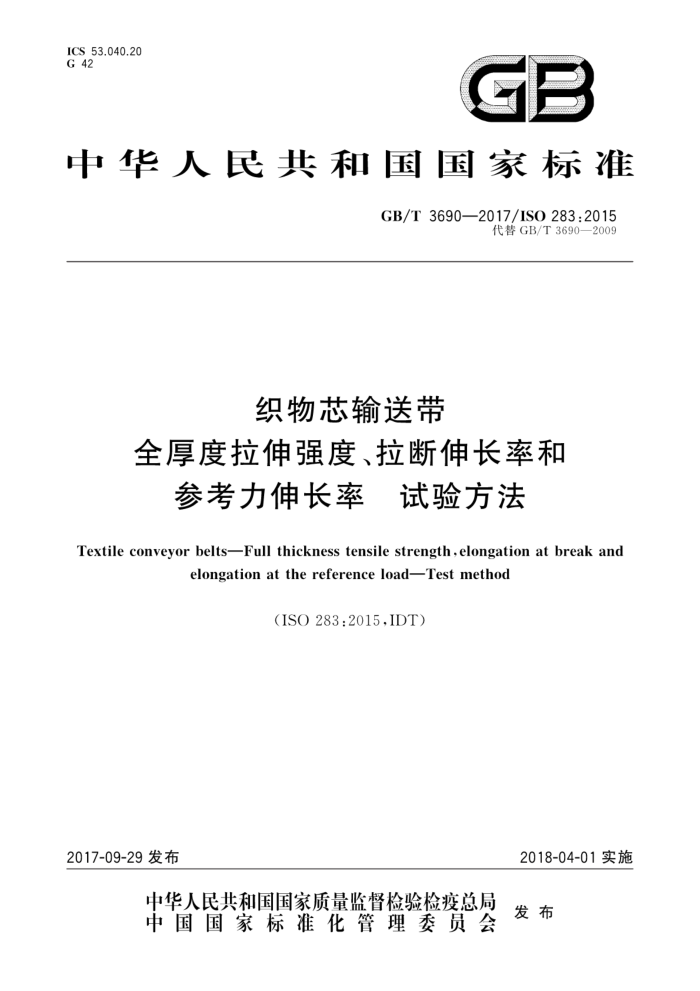

ICS 53.040.20 G 42
GB
中华人民共和国国家标准
GB/T3690—2017/ISO283:2015
代替GB/T3690—2009
织物芯输送带
全厚度拉伸强度、拉断伸长率和
参考力伸长率 试验方法
+
Textile conveyor beltsFull thickness tensile strength,elongation at break and
elongationatthereferenceloadTestmethod
(ISO283:2015,IDT)
2017-09-29发布
2018-04-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T3690—2017/ISO283:2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T3690一2009《织物芯输送带全厚度拉伸强度、拉断伸长率和参考力伸长试验方法》，与GB/T3690一2009相比，主要技术变化如下：
率
删除了规范性引用文件ISO7500-1的年代号，并将中文名称金属材料 静态单轴试验机的检定第1部分：拉伸/压缩试验机测力系统的检验和校准”更正为“金属材料静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准”（见第2章，2009 年版的第2章）；删除了规范性引用文件EN10002-2：1991（2009年版的第2章及5.1）；
一增加了注，删除了条文中关于术语单位的表述（见第3章）；
修改了D型试样的切取方法（见6.2，2009年版的6.2）；增加了公式编号。
本标准使用翻译法等同采用ISO283：2015《织物芯输送带 专全厚度拉伸强度、拉断伸长率和参考力伸长率试验方法》（英文版）。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T16825.1—2008 静力单轴试验机的检验第1部分：拉力和（或)压力试验机测力系统的检验与校准（ISO7500-1：2004，IDT） GB/T30691一2014输送带试验环境和状态调节时间（ISO18573：2012，IDT）
本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。 本标准起草单位：浙江双箭橡胶股份有限公司、青岛新干线技术咨询有限公司、青岛科技大学。 本标准主要起草人：沈会民、辛永录、吕桂芹、叶杨政，本标准所代替标准的历次版本发布情况为：
GB/T3690—1983、GB/T3690—1994、GB/T3690—2009。
1 GB/T3690—2017/ISO283:2015
织物芯输送带
全厚度拉伸强度、拉断伸长率和
参考力伸长率 区试验方法
1范围
本标准规定了用于测定织物芯输送带的全厚度纵向拉伸强度、参考力伸长率和拉断伸长率试验方法。本试验方法也用于测定全厚度横向拉伸强度和拉断伸长率，供产品被用户要求规定这些性能时使用。
本标准不适用于ISO21183-1规定的轻型输送带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO7500-1金属材料静力单轴试验机的检验第1部分：拉力和（或）压力试验机 ，测力系统的检验与校准（Metallic materials一Calibrationand verification of staticuniaxial testingmachines Part l:Tension/compression testing machinesCalibration and verification of the force-measuring system)
ISO18573输送带试验环境和状态调节时间（Conveyorbelts一Testatmospheresandcondi- tioning periods)
3术语和定义
下列术语和定义适用于本文件。
3.1
拉伸强度 tensilestrength 拉伸试验的最大测量力除以试样的宽度。 注：以牛顿每毫米(N/mm)表示。
3.2
公称拉伸强度 nominal tensilestrength 拉伸强度的最小规定值。 注：以牛顿每毫米（N/mm)表示。
3.3
参考力referenceforce 参考负荷referenceload 纵向公称拉伸强度的十分之一乘以以毫米为单位的试样宽度示例：公称拉伸强度=1600N/mm；公称拉伸强度的十分之一=160N/mm；25mm宽的试样的参考力=25mmX
1 GB/T3690—2017/ISO283:2015
160N/mm=4000N。
注：以牛顿(N)表示。
3.4
拉断伸长率 elongation at break 最大力（负荷)的伸长率。 注：以两参考点之间距离增加量的百分数表示。
3.5
参考力（负荷）伸长率 elongation at the reference force(load) 纵向上参考力（负荷）伸长率。 注：以两参考点之间距离增加量的百分数表示，
4原理
从输送带全厚度切割的试样，在规定条件下用拉力试验机拉伸，直至试样断裂为止。
5装置
5.1 CRE或CRT型拉力试验机
符合IS07500-1且校准为1级，并能以恒定速度（100士10）mm/min连续拉伸试样。 5.2 器具
伸长测定仪至少能测量100mm，精度为0.1mm或更好。伸长测定仪能测量试样标距的伸长，试验时能绘出曲线的伸长测定仪优先使用。 5.3夹持器
夹持器应能防止试样在整个拉伸试验过程中发生任何滑动，推荐使用按图1所示具有横向锯齿形的夹持器
2 GB/T3690—2017/IS0283:2015
单位为毫米
30°
092
4—4
A
图1具有横向锯齿形的夹持器
5.4 裁刀或电锯
具有内壁形状如图2所示的裁刀适合切割如图3、图4和图5所示的试样，该裁刀也可用于切割其他形状的试样，但其关键特征是试样的切割面与试样的表面垂直。
单位为毫米
a
a)
图2 合适的裁刀形状
3 GB/T3690—2017/ISO283:2015
单位为毫米
b) 图2（续）
6试样
6.1 形状和尺寸
试样的形状和尺寸应按图3、图4、图5或图6所示。
单位为毫米
2
CS
5
100 (220 ±10)+L
说明： L 1
两个夹持器的长度；标线。
图3A型试样
4
