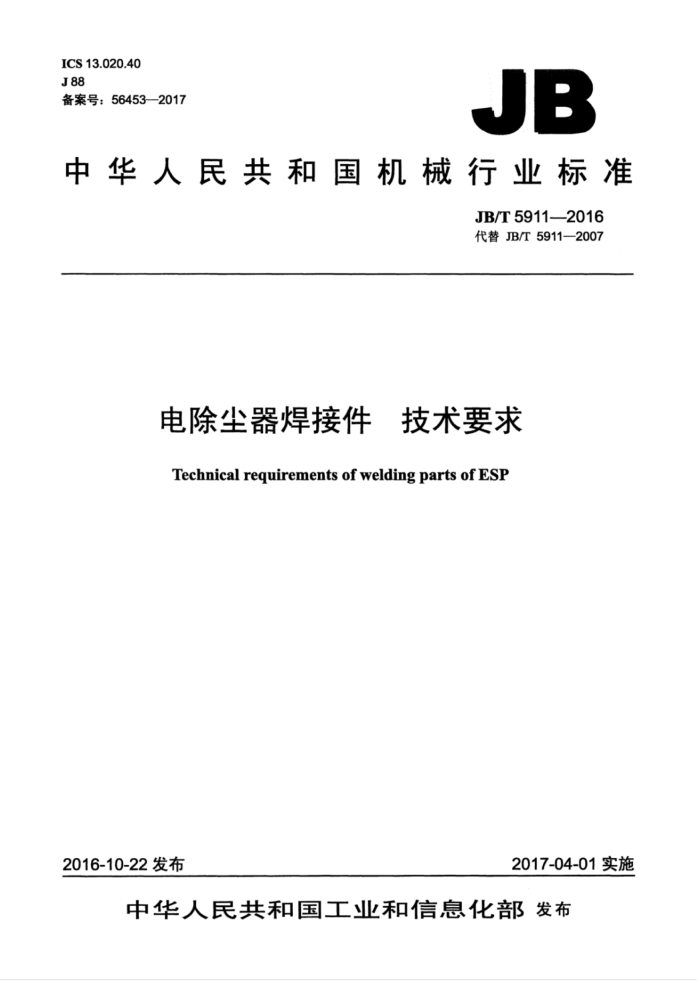

ICS13.020.40 J88 备案号：56453—2017
JB
中华人民共和国机械行业标准
JB/T5911—2016 代替JB/T5911-2007
电除尘器焊接件 技术要求 Technical requirements of welding parts of ESP
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T5911—2016
目 次
前言. 1范围 2规范性引用文件 3术语和定义 4焊接件分类 5设计要求.. 5.1焊接接头要求. 5.2焊接件公差要求. 5.3 焊缝质量要求 6工艺要求. 6.1 下料要求 6.2 材料拼接规范 6.3 焊前准备.. 6.4 焊接方法. 6.5 焊接材料要求
9
10 +* 12
.12 12 .12 .13 13 13 .14 .14 ..15
6.6 环境要求. 6.7焊后要求，
7检验
7.1 焊接件（尺寸）公差检验 7.2 焊缝质量检验附录A（规范性附录）钢材的初步校正和成型弯曲 A.1 钢材的初步矫正 A.2钢材的成型弯曲..
图1角度偏差示意图图2板结构件示意图.. 图3钢管拼接内衬管示意图图A.1 型钢示意图. 图A.2 筒体示意图图A.3 筒体错边示意图1.. 图A.4 筒体错边示意图2...
卫
.10 .15 .15 ..16 .16
表1 长度尺寸极限偏差表2未注公差角度的极限偏差表3 重要焊接件形位公差表47 板结构件的制造公差表5对接焊缝表面质量要求表6角焊缝及T形焊缝表面质量要求
车
中
I JB/T5911—2016
表7 焊缝内部质量要求表8 型钢拼接加强板表9 焊接装配允许偏差及测量方法. 表10 焊接缺陷检验方法及处理方法表A.1 钢板平面度要求. 表A.2 型钢平直度要求表A.3 简体尺寸允许偏差. 表A.4 管子弯曲质量要求.
.8 ..10 11
. 13 ..14 .14
.15 16
II JB/T5911—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5911一2007《电除尘器焊接件技术要求》，与JB/T5911-2007相比主要技术变
化如下：
-对标准中某些量值进行了更严控制（见表1）；未注公差角度的极限偏差改用角度表示（见表2） -规定了焊接的大梁应上拱，上拱度为0.8L/1000（L为大梁长度），且不大于12mm（见5.2.3.3）：将板结构件的制造公差中的板面平面度要求区分为顶盖，壳体封头，灰斗封板，其他两类（见表4，2007年版的表4）；对咬边缺陷重新进行了规定（见表5、表6，2007年版的表5、表6）；对标准中某些评判标准进行量化，以便定量分析（见表5、表6）：增加了对接焊缝对于焊缝宽度的要求（见表5）；提出了电除尘器焊接件下料要求（切割面垂直度、气割表面粗糙度）（见6.1）；增加了材料拼接规范（见6.2》；增加了不锈钢材料的技术要求内容（见6.3.6、6.7.4》：增加了对焊接材料选用的要求（见6.5.1)；增加了焊后要求内容（见6.7）；原2007年版中NDT检查内容无具体要求，修订后的本标准对钢支架立柱的对接焊缝提出了 UT探伤要求（见7.2.3)：增加了特殊检验要求（见7.2.6、7.2.7）：管子的弯曲半径要求改为弯管壁厚减薄量要求（见A.2.6）。
本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：浙江菲达环保科技股份有限公司、宜化冶金环保设备制造（安装）有限责任公司
福建龙净环保股份有限公司兰州电力修造有限公司、浙江天洁环境科技股份有限公司、绍兴市质量技术监督检测院。
本标准主要起草人：周志光、金智龙、郭松涛、王坤、吴桦、林国鑫、梁可新、唐亮、任钱江。 本标准所代替的标准的历次版本发布情况为：
-JB/T5911—1991-JB/T5911—2007。
III JB/T5911-2016
电除尘器焊接件技术要求
1范围
本标准规定了电除尘器焊接件的分类、设计要求、工艺要求及检验。 本标准适用于以低碳钢，普通低合金钢不锈钢为材料的电除尘器焊接件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T324焊缝符号表示法 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T985.2埋弧焊的推荐坡口 GB/T11345 5焊缝无损检测超声检测技术、检测等级和评定 GB/T16845除尘器术语 GB50184工业金属管道工程施工质量验收规范（附条文说明） GB50205—2001钢结构工程施工质量验收规范 JB/T5908 3电除尘器主要件抽样检验及包装运输贮存规范
3术语和定义
GB/T16845及GB50205—2001界定的术语和定义适用于本文件。
4焊接件分类
4.1重要承载部件：大梁、立柱、顶盖、壳体、底梁、进口封头、出口封头、灰斗阴极系统、阳极系统钢支架走梯平台支撑，顶部吊机等。 4.2一般承载部件：披屋人孔门尘中走道，气流分布装置等及其他未特指的零，部件。 4.3重要结构件：电除尘器中受力大的零件或由零件和部件组成的钢结构单元，如梁、柱等。 4.4 一般结构件：电除尘器中受力小的零件或由零件和部件组成的钢结构单元，如灰斗挡风板等。
5设计要求
5.1焊接接头要求 5.1.1对焊接接头的要求应在设计文件中注明，焊缝代号应符合GB/T324的规定。 5.1.2焊接接头的基本型式与尺寸应符合GB/T985.1、GB/T985.2的规定
1 JB/T5911—2016
5.2 焊接件公差要求 5.2.1长度尺寸极限偏差
长度尺寸极限偏差应符合表1的规定。
表1 长度尺寸极限偏差
单位为毫米
焊接件尺寸 30 一般结构件
重要结构件
±3 ±4 ±5 ±8 ± 11 ±14 ±18 ±21 ±24 ±27
±1.5 ±2 ±3 ±4 ±5 ±6 ±7 ±8 ±10 ±12
L>20000
注：同一台电除尘器钢支架立柱、壳体立柱长度的相互偏差不大于5mm。 5.2.2角度偏差
未注公差角度的极限偏差Aα见表2。角度极限偏差按公称尺寸（短边长度）确定，短边长度从图样标明的基准点算起，如图1所示。
表2 2未注公差角度的极限偏差A
公称尺寸（短边长度） mm
焊接件类别重要承载部件一般承载部件
L≤400 ±45' ±1°
L>1000 ± 20 ±30°
400 ±30° ±45*
A
图1 角度偏差示意图
5.2.3形位公差 5.2.3.1 重要焊接件形位公差（截面方向）应符合表3的规定。 2
