ICS 83.140.30 G 33
7

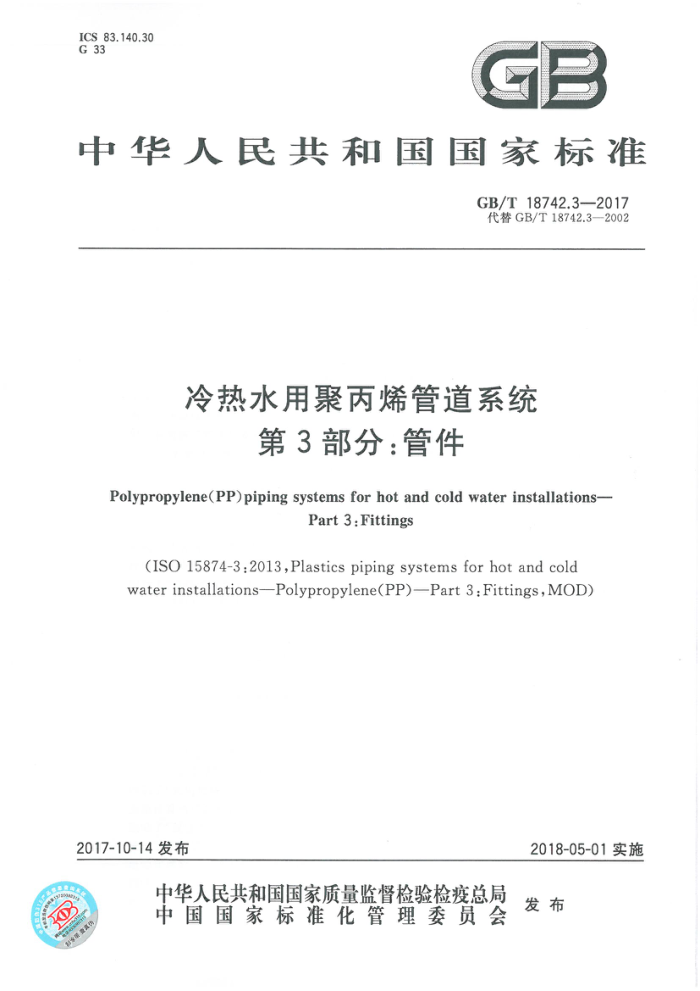

中华人民共和国国家标准
GB/T18742.3—2017 代替GB/T18742.3—2002
冷热水用聚丙烯管道系统
第3部分：管件
Polypropylene(PP)piping systems for hot and cold water installations-
Part 3:Fittings
(ISO 15874-3:2013,Plastics piping systems for hot and cold waterinstallations-Polypropylene(PP)—Part3:Fittings,MOD)
2017-10-14发布
2018-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
A GB/T18742.3—2017
前言
GB/T18742《冷热水用聚丙烯管道系统》分为3个部分：
第1部分：总则；第2部分：管材；
一第3部分：管件。 本部分为GB/T18742的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T18742.3一2002《冷热水用聚丙烯管道系统第3部分：管件》，与GB/T18742.3-
2002相比，主要技术变化如下：
将聚丙烯管材料为原料修改为聚丙烯混配料为原料（见第1章）；删除了适用范围中的“工业及民用冷热水”及“不使用水作为介质的系统所用的管件”（见2002 年版的第1章)；增加了贸易性内容的注（见第1章）； -增加和更新了相关的规范性引用文件（见第2章）； -将“生产管件所用原材料应符合GB/T18742.1的要求”修改为“生产管件用聚丙烯混配料应符合GB/T18742.1一2017的第6章、第7章的要求，不允许使用回用料”（见第4章）；本部分中将“PP-H”均修改为“β晶型PP-H”；按聚丙烯混配料分增加了β晶型PP-RCT管件（见5.1)；将“管件按管系列S分类与管材相同，按GB/T18742.2的规定。管件的壁厚应不小于相同管系列S的管材的壁厚”修改为"管件按管系列S分类与GB/T18742.2一2017中5.2相同。管件的壁厚应大于相同管系列S的管材的壁厚”（见5.3)；增加了“管件的颜色一般为灰色”（见6.1)；对图1做简化处理，标注倒角R，但不确定R值，表1中最大不圆度、公称外径尺寸做了修订（见6.3.1)；对图2重新制图（见6.3.2)；一单独列出管件的静液压强度，根据管材静液压应力的修改对管件静液压试验压力做了修改，增加了β晶型PP-RCT管件静液压强度，新增管系列S6.3仅适用于β晶型PP-RCT（见6.4）； -增加了灰分、熔融温度、氧化诱导时间、95℃/1000h静液压试验后的氧化诱导时间、颜料分散的要求（见6.5）；修改了熔体质量流动速率与对应聚丙烯混配料的变化率要求（见6.5）；删除了不透光性要求，放入本部分表4中并修改为透光率（见6.5）； -增加了β晶型PP-RCT管件的物理和化学性能要求（见6.5)；增加了“采用机械连接的管件与管材的系统适用性”的注（见6.7.1)；重新计算内压试验的试验压力值并增加了β晶型PP-RCT管件的内压试验要求（见6.7.2)；删除了“预应力的推算方法”，将“预应力”放人表6中（见6.7.3)；增加了β晶型PP-RCT的预应力（见6.7.3)；增加和修改了试验方法（见第7章）；一删除了GB/T18742.3一2002中的表7（见2002年版的表7)；一增加了检验分类（见8.1)；
-
-
I GB/T18742.3—2017
修改了组批要求（见8.2)；一增加了定型检验项目要求（见8.3）；增加了出厂检验项目要求（见8.4）修改了正常检验一次抽样方案，合格质量水平6.5改为接收质量限（AQL)4.0，增加了“批量范围”（见8.4.2)；增加了控制点检验要求（见8.5）；增加了型式检验项目要求（见8.6）；修改了型式检验时间要求（见8.6.3）；将“不合格批”修改为“不合格批（或产品）”（见8.7)；将“产品名称：应注明原料名称”修改为“原料名称”（见9.1.1)；标志内容中增加了非明装管件的标志要求（见9.1.2)；一删除了为防止使用过程中出现混乱，不应标志PN值的条款（见2002年版的9.1.3)；删除了“每个包装箱质量不超过25kg”（见2002年版的9.2）； -增加了资料性附录“本部分与ISO15874-3：2013相比的结构变化情况”（见附录A)；增加了资料性附录“本部分与ISO15874-3：2013的技术差异及其原因”（见附录B)。
本部分使用重新起草法修改采用ISO15874-3：2013《冷热水设备用塑料管道系统聚丙烯 第3 部分：管件》（英文版）。
本部分与ISO15874-3：2013相比在结构上有较多调整。附录A中列出了本部分章条编号与 ISO15874-3：2013的章条编号对照一览表。
本部分与ISO15874-3：2013相比存在技术性差异，附录B中给出了相应技术性差异及其原因的览表。
本部分采用现行有效的国家标准，替代了ISO15874-3：2013中的引用文件请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国轻工业联合会提出。 本部分由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本部分主要起草单位：上海白蝶管业科技股份有限公司、永高股份有限公司、浙江伟星新型建材股
份有限公司、成都川路塑胶集团有限公司、淄博洁林塑料制管有限公司、武汉金牛经济发展有限公司、河北宝路七星塑业有限公司、北京工商大学、上海天力实业（集团)有限公司。
本部分主要起草人：柴冈、黄剑、李大治、贾立蓉、薛彦超、郭兵、徐红越、项爱民、朱利平。 本部分所代替标准的历次版本发布情况为：
GB/T18742.3—2002。
ⅡI GB/T18742.3—2017
冷热水用聚丙烯管道系统
第3部分：管件
1范围
GB/T18742的本部分规定了以聚丙烯混配料为原料，经注射成型的聚丙烯管件（以下简称管件）的定义、符号和缩略语、材料、产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。
本部分与GB/T18742.1、GB/T18742.2一起适用于建筑物内冷热水管道系统，包括饮用水和采暖管道系统等。
注：选购方有责任根据其特定应用需求，结合相关法规、标准或规范要求，恰当选用本产品。 本部分不适用于灭火系统，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(ISO2859-1：1999,IDT）
GB/T2918一1998塑料试样状态调节和试验的标准环境（idtISO291：1997） GB/T3682一2000热塑性塑料熔体质量流动速率和熔体体积流动速率的测定（idtISO1133：
1997)
GB/T6111一2003流动输送用热塑性塑料管材耐内压试验方法（ISO1167：1996，IDT） GB/T7306（所有部分）—200055°密封管螺纹（eqvISO7-1：1994) GB/T8806—2008塑料管道系统塑料部件尺寸的测定（ISO3126：2005，IDT） GB/T9345.1一2008塑料灰分的测定第1部分：通用方法（ISO3451-1：1997，IDT） GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准 GB/T18251一2000聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法 GB/T18742.1一2017冷热水用聚丙烯管道系统第1部分：总则（ISO15874-1：2013，MOD） GB/T18742.2—2017冷热水用聚丙烯管道系统第2部分：管材（ISO15874-2：2013MOD） GB/T19466.3一2004塑料差示扫描量热法（DSC）第3部分：熔融和结晶温度及热恰的测定
(ISO11357-3:1999,IDT)
GB/T19466.6—2009 9塑料差示扫描量热法（DSC）第6部分：氧化诱导时间（等温OIT)和氧化诱导温度（动态OIT)的测定（ISO11357-6：2008，MOD）
GB/T19993一2005冷热水用热塑性塑料管道系统管材管件组合系统热循环试验方法 GB/T21300—2007 7塑料管材和管件不透光性的测定（ISO7686：2005，IDT)
1 GB/T18742.3—2017
3术语和定义、符号和缩略语
GB/T18742.1一2017界定的术语和定义、符号和缩略语适用于本文件。
4材料
4.1生产管件用聚丙烯混配料应符合GB/T18742.1一2017的第6章、第7章的要求，不允许使用回用料。 4.2管件金属部分的材料在管道使用过程中对塑料管道材料不应造成降解或老化。
推荐采用：
铬含量不小于10.5%，碳含量不大于1.2%的不锈钢：经表面处理的铜或铜合金。
5产品分类
5.1管件按聚丙烯混配料分为晶型 P-H、PP B、PP 5.2管件按熔接方式的不厨齐为热塔承插连 管件和电 连接管 5.3管件按管系列S分类马CP年 18742 017中5 自同。管 管件的壁厚应大于相同管系列S的管材的壁厚
华
R
晶
O
1
6要求
6.1颜色
一般为灰色。其他颜色可由供需双方协商确定。 6.2外观
管件表面应光滑、平整，不允许有裂纹、气泡、脱皮和明显的杂质、严重的缩形以及色泽不均、分解变色等缺陷。 6.3规格及尺寸 6.3.1热熔承插连接管件的承口应符合图1、表1的规定。
2
