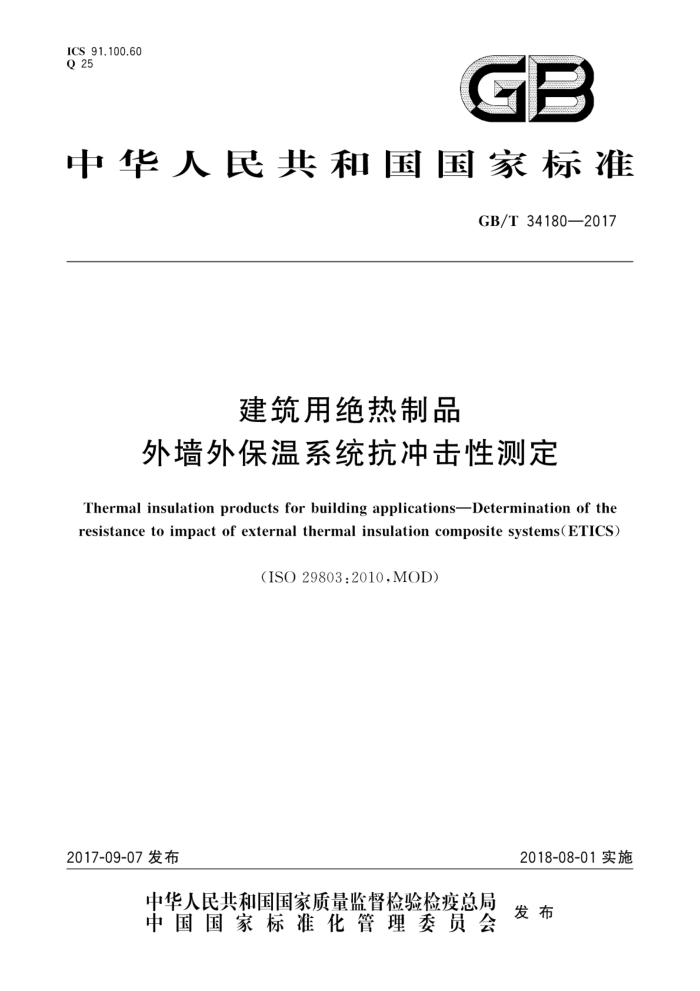

ICS 91.100.60 Q 25
GB
中华人民共和国国家标准
GB/T34180—2017
建筑用绝热制品
外墙外保温系统抗冲击性测定
Thermal insulationproducts for building applicationsDetermination of the resistanceto impact of external thermal insulation composite systems(ETICS)
(ISO29803:2010,MOD)
2018-08-01实施
2017-09-07发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和 国
国家标准建筑用绝热制品
外墙外保温系统抗冲击性测定
GB/T 34180—2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2017年9月第一版
*
书号：155066·1-57389
版权专有 侵权必究 GB/T34180—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO29803：2010《建筑用绝热制品 外墙外保温系统抗冲击性测
定》。
本标准与ISO29803：2010的技术性差异及原因如下：
将ISO29803：2010中7.2条冲击水平2J修改为冲击水平3J，相应的冲击高度由408mm修改为610mm以适应我国的技术条件；删除了ISO29803：2010中7.2条可适用的ISO7892试验方法，本标准中已明确描述了抗冲击试验方法：删除了6.2状态调节、7.1试验条件和第10章试验报告中对于热带国家的要求，以适应我国自
一
然条件；考虑到第10章试验报告中部分信息检测机构较难取得，且较为繁琐，将“产品的准备”“产品主要黏合剂的形式”和“对饰面材料和基层的测定试验”等原报告应包含内容修改为“必要时，可包括”（见第10章）。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T1725—2007 色漆、清漆和塑料不挥发物含量的测定（ISO3251:2003，IDT） —GB/T4132—1996 绝热材料术语（ISO9229：1991,NEQ）
GB/T30804—2014 建筑用绝热制品垂直于表面抗拉强度的测定（ISO29765：2008，IDT）本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。 本标准起草单位：南京玻璃纤维研究设计院有限公司、国家玻璃纤维产品质量监督检验中心。 本标准主要起草人：姜鹏飞、崔军、唐健。
1 GB/T34180—2017
建筑用绝热制品
外墙外保温系统抗冲击性测定
1范围
本标准规定了外墙外保温系统抗冲击性测定的设备和步骤。 本标准适用于外墙外保温系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
ISO32511 色漆、清漆和塑料不挥发物含量的测定（Paints，varnishesandplastics- Determination of non-volatile matter content)
ISO9229绝热材料术语（Thermalinsulation—Vocabulary） ISO29466建筑用绝热制品厚度的测定（Thermalinsulatingproductsforbuildingapplica-
tions—Determination of thickness)
ISO29470建筑用绝热制品表观密度的测定（Thermalinsulatingproductsforbuildingappli- cationsDetermination of the apparent density)
ISO29765建筑用绝热制品垂直于表面抗拉强度的测定（Thermalinsulatingproductsfor building applications—Determination of tensile strength perpendicular to faces)
EN13499建筑用绝热制品聚苯乙烯外墙外保温系统规格（Thermalinsulationproductsfor buildingsExternal thermal insulation composite systems(ETICS) based on expanded polystyrene Specification)
3术语和定义
ISO9229和EN13499界定的术语和定义适用于本文件。
4原理
外墙外保温系统的抗冲击性通过钢球冲击外墙外保温系统表面测定。系统产生的任何损伤都应定性评价，如增强层外露、饰面层出现明显的剥落或穿孔。
5试验装置
冲击水平为3J的试验，使用（500土5）g的钢球从（610士1)mm的高度落下。钢球沿着一根垂直管道自由下落到试样表面（见图1），管道的内径比钢球直径至少大2mm，长度为610mm，直立在水平试样表面上方。
冲击水平为10J的试验，使用（1000士10)g的钢球从（1020士1)mm的高度落下。钢球沿着一根
