ICS 23.140
GB
J 72

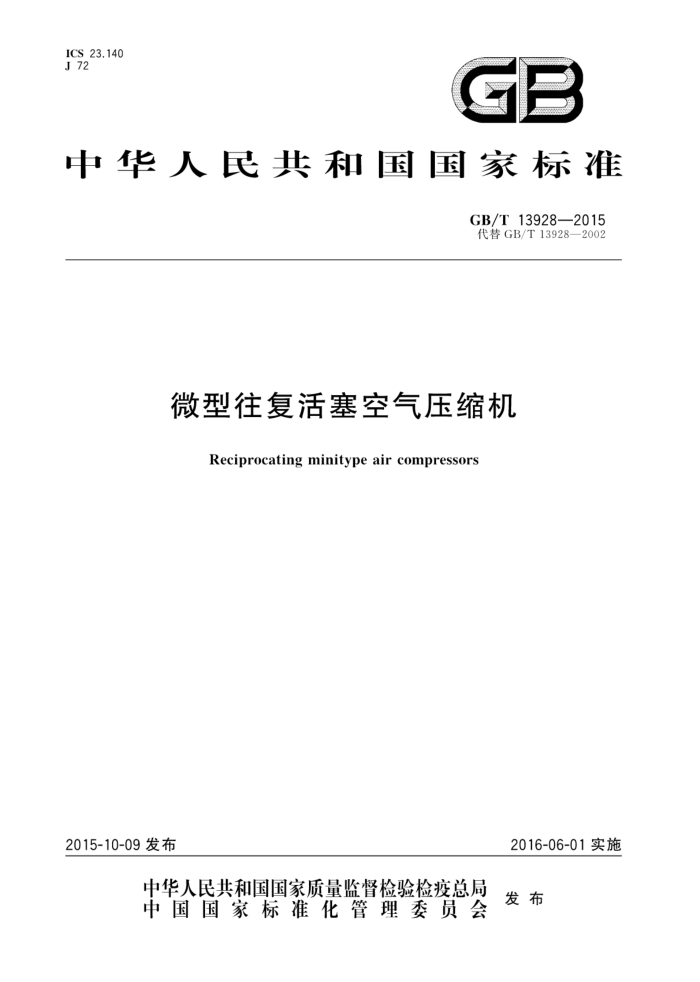

中华人民共和国国家标准
GB/T13928—2015 代替GB/T13928—2002
微型往复活塞空气压缩机
Reciprocating minitype air compressors
2015-10-09发布
2016-06-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T13928—2015
目 電次
前言
m
范围规范性引用文件术语和定义型号和基本参数要求
1
2
3
4
5
.
3
6 试验方法
检验规则标志、包装和贮存
7
8 GB/T13928—2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T13928一2002《微型往复活塞空气压缩机》。 本标准与GB/T13928一2002相比，除编辑性修改外主要技术变化如下：
在“范围”中，增加了18.5kW、0.5MPa档的往复活塞空气压缩机亦适用（见第1章）；一增加了可供选用的公称容积流量参数表及其选用条件（见4.3和表2）；
调整了0.7（0.8）MPa、1.0MPa、1.25MPa等常用压力等级的部分比功率指标，补充了
一
18.5kW、0.5MPa档的比功率指标（见5.5和表4，2002年版的5.3和表3）；增加了节能考核指标（机组输入比功率）的要求（见5.5）；增加了安全阀工作压力的要求，补充了安全阀应符合的标准及规程（见5.14)；
一调整了对储气罐及其安全附件的要求，规定应接受TSGR0003的监检（见5.21，2002年版的
5.20); 增加了机组输入比功率的测量方法按GB19153的规定（见6.2）；删除了检验规则中的“抽样检验”（见2002年版的7.3）；在型式检验的内容中增加了机组输人比功率的检查要求[见7.2.4b)]；调整了出厂检验时的检验项目，规定仅考核额定排气压力下的容积流量和功率，并且允许以间接的方法进行考核和验证（见7.3，2002年版的7.2）。
本标准由中国机械工业联合会提出。 本标准由全国压缩机标准化技术委员会（SAC/TC145)归口。 本标准起草单位：合肥通用机械研究院、浙江红五环机械股份有限公司、浙江开山压缩机股份有限
公司、复盛实业（上海)有限公司、力达（中国）机电有限公司、浙江罗迪机电科技有限公司，
本标准主要起草人：任芳、陈放、蒋建江、朱建国、何东平、黄达平、林星。 本标准所代替标准的历次版本发布情况为：
GB/T13928—1992、GB/T13928—2002。
I GB/T13928—2015
微型往复活塞空气压缩机
1范围
本标准规定了风冷、单作用、一般用途的有油润滑微型往复活塞空气压缩机（以下简称“空压机”)的
型号和基本参数、要求、试验方法、检验规则及标志、包装和贮存等要求
本标准适用于额定功率为0.18kW15kW的电动机或相当功率的内燃机驱动的、额定排气压力不超过1.4MPa的空压机。
本标准也适用于额定功率为18.5kW、额定排气压力为0.5MPa的空压机
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T1149（所有部分）内燃机活塞环 GB/T3853 容积式压缩机验收试验 GB/T 4975 容积式压缩机术语总则 GB/T 4980 容积式压缩机噪声的测定 GB/T 5330- 2003工业用金属丝编织方孔筛网 GB/T 7777 容积式压缩机机械振动测量与评价 GB/T 9438 铝合金铸件 GB/T 9440 可锻铸铁件 GB/T13306 标牌 GB/T 15487 容积式压缩机流量测量方法 GB 19153 容积式空气压缩机能效限定值及能效等级 GB 22207 容积式空气压缩机安全要求 JB/T 2231.4 往复活塞压缩机零部件第4部分：金属环状阀片 JB/T 2589 容积式压缩机型号编制方法 JB/T 6431 容积式压缩机用灰铸铁件技术条件 JB/T 6441 压缩机用安全阀 JB/T 7663.1 容积式压缩机 包装技术条件 JB/T 7663.2 容积式压缩机涂装技术条件 JB/T 9104 容积式压缩机用球墨铸铁件技术条件 JB/T 9107 往复压缩机术语 TSG R0003 简单压力容器安全技术监察规程
3术语和定义
GB/T4975、JB/T9107界定的术语和定义适用于本文件。
1
