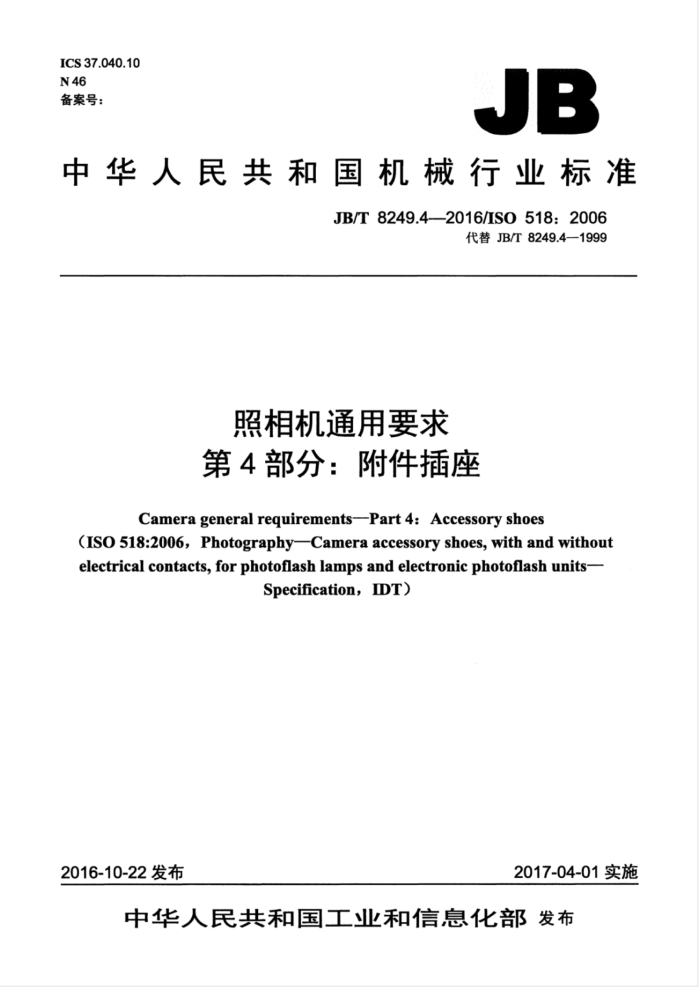

ICS37.040.10 N46 备案号：
JB
中华人民共和国机械行业标准
JB/T8249.4—2016/IS0518:2006
代替JB/T8249.4—1999
照相机通用要求第4部分：附件插座
Camera general requirements-Part 4: Accessory shoes
(ISO 518:2006, Photography-Camera accessory shoes, with and without electrical contacts. for photoflash lamps and electronic photoflash units-
Specification,IDT)
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T8249.4—2016/ISO518:2006
目 次
前言 1范围. 2规范性引用文件．技术要求 3.1附件插座尺寸. 3.2有触点附件插座和无触点附件插座 3.3附件的触点.
II
图1有触点照相机的附件插座. 图2无触点照相机的附件插座. 图3区域面的位置..
2 JB/T8249.4—2016/ISO518:2006
前言
JB/T8249《照相机通用要求》分为七个部分：
第1部分：画幅尺寸：第2部分：三脚架连接螺纹：第3部分：快线接头及快线座：第4部分：附件插座：第5部分：闪光插头及插座尺寸：第6部分：后盖窗位置及尺寸：第7部分：曝光自动控制。
本部分为JB/T8249的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8249.4—1999《照相机附件插座及插座芯》与JB/T8249.4一1999相比主要技
术差异如下：
修改了标准名称：删除了表1“插座的基本尺寸”（见1999年版的3.1.1）；一删除了插座芯的形状及尺寸（见1999年版的3.1.2）。
本部分使用翻译法等同采用ISO518：2006《摄影有触点和无触点照相机闪光灯附件座规范》 本部分对ISO518：2006做了如下编辑性修改：
为便于使用，修改了标准名称。 本部分由中国机械工业联合会提出。 本部分由全国照相机械标准化技术委员会（SAC/TC107）归口本部分起草单位：杭州照相机械研究所、国家照相机质量监督检验中心。 本部分主要起草人：程一凡、王均。 本部分所代替标准的历次版本发布情况为：
-JB/T8249.4—1995、JB/T8249.4—1999。
ⅡI JB/T8249.4—2016/IS0518:2006
照相机通用要求第4部分：附件插座
1范围
JB/T8249的本部分规定了照相机附件插座的技术要求。 本部分适用于照相机以及其他照相器材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单》适用于本文件。
GB/T1182一2008产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注
3技术要求
3.1附件插座尺寸
有触点附件插座尺寸如图1所示，无触点附件插座尺寸如图2所示。 3.2有触点附件插座和无触点附件插座 3.2.1附件间隙 3.2.1.1矩形范围：图3中范围A部分，即在插座前面12.5mm后面25.0mm插座中心至左右各 25.0mm范围内。在高出插座顶面2.0mm以上处应无障碍物。 3.2.1.2圆形范围：图3中范围B部分，即以触点为中心、直径30.0mm圆内。在插座的顶面以上处应无障碍物（无触点的附件插座，以相当于触点的位置为中心）。 3.2.2附件插座的间隙
矩形面积：图3中范围C部分，即在插座后面25.0mm宽为20.0mm范围内。在插座基面以上处应无障碍物。 3.3附件的触点
触点的表面（图1中$5mm处）应平整、圆滑。在温度为0℃～40℃、相对湿度为40%～85%条件下进行测量时，绝缘电阻应不小于30M2。
1 JB/T8249.4—2016/ISO518:2006
单位为毫米
≥8a
0.5B 0.54
回 $s-9
2
254
0.54
18.6*8.2 12.5*0.4
-0.54
3. 2
59
≤RO.3
≤RO.2
说明： 1触点： 2绝缘体。 注：符号三表示对称度（见GB/T1182一2008）。 仅适用于有触点的附件插座。 b定位面。 插座芯插入方向。 d顶面。 ●基面。 f此面触点即照相机机身接地处。
图1有触点照相机的附件插座
2 JB/T8249.42016/ISO518:2006
单位为毫米
9
18.6*8.2 12.5*8.4
HA 0.54
≤R0.3
定位面。 插座芯插入方向。
中
图2无触点照相机的附件插座
单位为毫米
s'zl
2
20
25
5
范围A（矩形） b范围B（圆）。 范围C（斜线部分）。
图3区域面的位置 900
