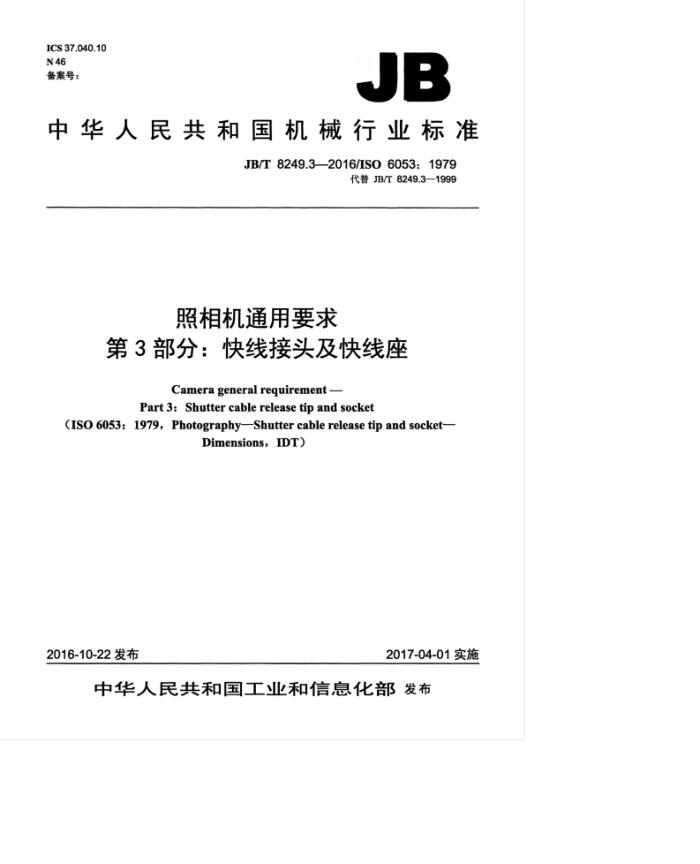

ICS37.040.10 N46 备案号：
JB
中华人民共和国机械行业标准
JB/T8249.3—2016/ISO6053:1979
代替JB/T8249.3—1999
照相机通用要求
第3部分：快线接头及快线座
Camera general requirement - Part 3: Shutter cable release tip and socket
(ISO 6053: 1979, Photography--Shutter cable release tip and socket-
Dimensions,IDT)
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T8249.3—2016/ISO6053:1979
目 次
前言.. 范围
I
1 2 术语和定义 3 技术要求， 38888668806883086
3.1形状、基本尺寸和偏差 3.2结构. 图1 快接图2 带有锥形螺纹的快线座（型式1）图3 带有普通螺纹的快线座（型式2a）图4带有普通螺纹的快线座（型式2b）图5锥形螺纹的剖面图和基本尺寸（螺母和螺栓）图6锥形螺纹（螺栓）与普通螺纹（螺母）的剖面图和基本尺寸 JB/T8249.3-2016/ISO6053:1979
前言
JB/T8249《照相机通用要求》分为七个部分：
第1部分：画幅尺寸：第2部分：三脚架连接螺纹；第3部分：快线接头及快线座；第4部分：附件插座：第5部分：闪光插头及插座尺寸；第6部分：后盖窗位置及尺寸；第7部分：曝光自动控制。
本部分为JB/T8249的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T8249.3—1999《照相机快线接头及快线座》，与JB/T8249.3—1999相比主要技
术变化如下：
修改了范围内容：补充了“快线”“快线座”术语和定义。
本部分使用翻译法等同采用ISO6053：1979《摄影 快门按钮点和插座尺寸》本部分对ISO 6053：1979做了如下编辑性修改：
一为便于使用，修改了标准名称。 本部分由中国机械工业联合会提出。 本部分由全国照相机械标准化技术委员会（SAC/TC107）归口。 本部分起草单位：杭州照相机械研究所、国家照相机质量监督检验中心。 本部分主要起草人：杨春君、王均、葛世清。 本部分所代替标准的历次版本发布情况为：
JB/T8249.3—1995、JB/T8249.3—1999
Ⅱ JB/T8249.32016/IS06053:1979
照相机通用要求 第3部分：快线接头及快线座
1范围
JB/T8249的本部分规定了照相机快线接头和快线座的术语和定义，技术要求。 本部分适用于照相机以及其他照相器材。
2术语和定义
下列术语和定义适用于本文件。
2.1
快线 cable release,antinous release 连接快线座与快线按钮，按下快线按钮即可启动快门的控制线。 注：其基本作用是使照相机在曝光期间减少振动。
2.2
快线座 cable release socket 照相机上用以连接快线接头的螺纹座。 注：其所用螺纹形式有两种，即锥形螺纹和普通螺纹。
3技术要求
3.1形状，基本尺寸和偏差
3.1.1快线接头和快线座
快线接头和快线座的形状和尺寸如图1～图4所示。
Φ3.1*8 Φ1.6B13
RO
2.8
1u9
T
.8-84 2.5*8-5
说明：
基面。
1
图1快线接头
图2带有锥形螺纹的快线座（型式1）
1 JB/T8249.32016/ISO6053:1979
H9-S'C
2.0min 3.0*0
图3带有普通螺纹的快线座（型式2a）
HO
1.0min
图4带有普通螺纹的快线座（型式2b）
3.1.2螺纹
螺纹的剖面图和基本尺寸如图5、图6所示。
0.5
4°
TL0'0
10
280 容
901"
说明：一螺母； 2一螺栓： 3中心线。
1
图5锥形螺纹的剖面图和基本尺寸（螺母和螺栓） JB/T8249.3—2016/ISO6053:1979
说明： 1螺母： 2——螺栓；
中心线。
3-
图6锥形螺纹（螺栓）与普通螺纹（螺母）的剖面图和基本尺寸
3.2结构 3.2.1快线接头
快线接头位于接头端部的内导杆，其伸缩量最小应不小于12mm。在快线处于自然状态时，内导杆不应超出快线接头的端部。
在对内导杆施加20N的反向力时，快线接头应仍能正常动作。 3.2.2快线座
快线座可有两种不同的结构型式：型式1—锥形螺纹（见图2）；型式2一普通螺纹（见图3图4）。 一般而言，型式1较为合适。 如果快门释放力不大于10N，采用型式2也是可以的。 对于采用2a结构型式的快线座，它的锥形设计应保证内导杆能平滑地进入孔内。
3.2.3剖面图、锥形螺纹
螺纹角的角平分线应垂直于螺纹轴线，螺距应在平行于螺纹轴线的方向上加以测定。螺纹半角的极限偏差为土30"。
任意两牙间的螺纹极限偏差为士0.02mm。 6260
