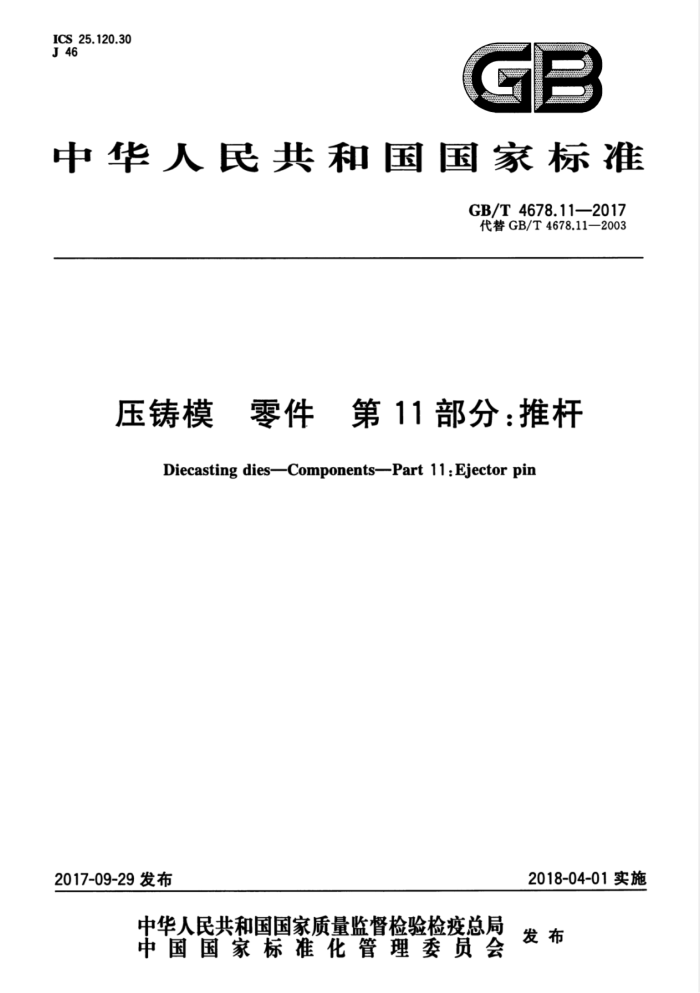

ICS_ 25.120.30 J46
GB
中华人民共和国国家标准
GB/T4678.112017 代替GB/T4678.112003
压铸模 零件　第 11部分:推杆
Diecasting dies—Components—Part 11:Ejector pin
2018-04-01实施
2017-09-29 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T4678.11-—2017
前言
GB/T4678《压铸模零件》分为19部分：
第1部分：模板；第2部分：圆形镶块；
—第3部分：矩形镶块；
第4部分：方导柱；第5部分：圆导柱；
-
一第6部分：带头导套；第7部分：直导套；一第8部分：推板；第9部分：推板导柱；第10部分：推板导套；
-
第11部分：推杆；第12部分：复位杆；第13部分：推板垫圈；第14部分：限位钉；第15部分：垫块；第16部分：扁推杆；第17部分：推管；一第18部分：支承柱；一第19部分：定位元件。 本部分为GB/T4678的第11部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T4678.11一2003《压铸模零件 第11部分：推杆》。 本部分与GB/T4678.11一2003相比，主要编辑性和技术性变化如下：
一将标准名称改为三段式，更名为《压铸模零件第11部分：推杆》；将规范性引用文件改为现行标准版本；按最新相关国家标准对标准内容、结构及图表进行了规范性修改；一对表1、表2结构进行重新编排，D、D1、D2、L、L1、h等字母代号调整在表头首行；调整了表1、表2中的尺寸数列，并扩大推杆D、L等的尺寸取值范围；一将表1、表2中D、L、L1、h的公差改为在图1、图2中标注；
修改了标记及示例，并在标记中增加了材料牌号。 本部分由全国模具标准化技术委员会（SAC/TC33)提出并归口。 本部分起草单位：深圳中航技术检测所、桂林电器科学研究院有限公司、宁波市北仑燎原模铸有限
公司、佛山市南海奔达模具有限公司、东莞华程金属科技有限公司。
本部分主要起草人：张旭敏、王冲、李光浩、黄毅、李云斌、魏居锋、朱磊文、李初权、陈庆勋、刘开付。 本部分所代替标准的历次版本发布情况为：
GB/T4678.11—1984,GB/T4678.11—2003。
I GB/T4678.11—2017
压铸模 零件第11部分：推杆
1范围
GB/T4678的本部分规定了压铸模用推杆的结构型式与尺寸、要求、材料和标记。 本部分适用于压铸模用推杆。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1801—2009产品几何技术规范（GPS） 极限与配合公差带和配合的选择 GB/T4679 9压铸模零件技术条件
3结构型式与尺寸
3.1 A型推杆的结构型式如图1所示，尺寸见表1。
RO. 3
Ra0.8
0
880
Ral.6
h-0
注：未注表面粗糙度值为Ra3.2μm； ·端面不准许留有中心孔。
图1A型推杆 GB/T4678.11—2017
表1A型推杆尺寸
单位为毫米
L
D
D,
80 100 120 160 200 250 300 400 500 600 800 1 000 x x +
x ? x
3 4 8 x x x x x x x x 5 10 x x x x x X x x x 6 11
6
x X x x X x x x X X x X x x X x x X
X
6,8
8 13 10 15 12 17 16 21
x x x x x × X x x x x
x x x x x x X X x X X x X
x x
+
+
注：“×”为选用尺寸。
3.2B型推杆的结构型式如图2所示，尺寸见表2。
RO. 3
Ra0. 8
-
5
30
800
10
Li
Ral.
4
注：未注表面粗糙度值为Ra3.2μm。 ·端面不准许留有中心孔。
图2B型推杆
表2B型推杆尺寸
单位为毫米
L
160 200 250 300 400 500 600 800
80
100
120
D
D1
D2
n
Li
40 50 80 100 120 120 160 160 200 200 250
12 x 13 x x X x x x x 14 X x x x x x x X x
x x x
x
3 4 5 6 8 注；“×”为选用尺寸。 2
6 7 8 10 16 12 18
6,8
x X x x X X X X
x + X x GB/T 4678.11—2017
4要求
4.1直径D的极限偏差应符合GB/T1801一2009中e8的要求。 4.2 其他要求应符合GB/T4679的规定，
5材料
材料由制造者选定。推荐采用4Cr5MoSiV1，硬度为45HRC～50HRC。 渗氮处理的推杆，渗氮层深度为0.08 3mm~0.15mm，基体硬度为40HRC~44HRC，表面硬度
>≥900HV。
6标记
示例：以符合GB/T4678.11的压铸模B型推杆为例，其特征为：直径D为6mm，长度L为200mm，头部厚度h为8mm，材
料为4Cr5MoSiV1，其标记为：
推杆GB/T4678.11-B-6×200X8-4Cr5MoSiV1 89
