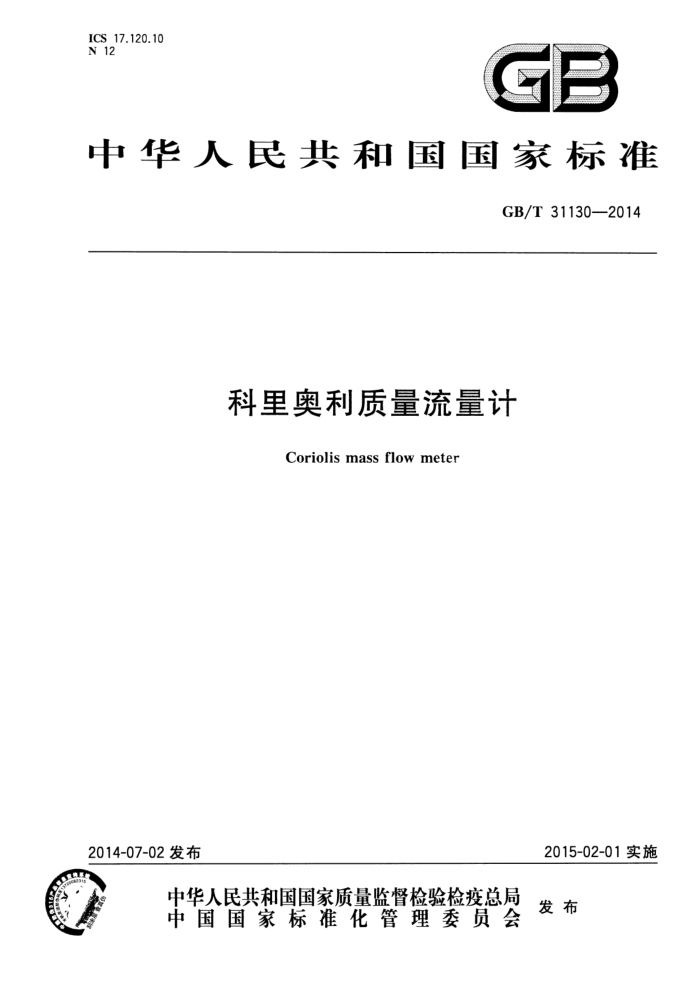

ICS 17.120.10 N 12
GB
中华人民共和国国家标准
GB/T31130—2014
科里奥利质量流量计
Coriolismassflowmeter
2015-02-01实施
2014-07-02发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T31130—2014
目 次
前言
II
范围 2 规范性引用文件 3 术语和定义 4 基本参数和产品分类 5 要求 6 试验方法 7 检验规则 8 标志、包装、贮运·
1
10 11 GB/T 31130—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本标准起草单位：中国航空工业集团公司太原航空仪表有限公司、中国航空综合技术研究所、上海
工业自动化仪表研究院、山西省计量监督检定测试所、江苏省计量科学研究院、艾默生过程控制有限公司、西安东风机电有限公司、北京瑞普三元仪表有限公司、北京大陆力达仪表科技有限公司、恩德斯豪斯流量仪表技术（中国)有限公司、大连中隆仪表有限公司、余姚市银环流量仪表有限公司。
本标准主要起草人：刘艇、任东顺、任彦云、付宇林、吴国顺、范春辉、李明华、裴海琴、黄朝晖、 吕勇贤、任卫东、李振中、徐煜、沈隆、王喜霆、朱家顺。 GB/T31130—2014
科里奥利质量流量计
1范围
本标准规定了科里奥利质量流量计的要求、试验方法、检验规则及标志、包装、贮运。 本标准适用于基于科里奥利力原理的科里奥利质量流量计（以下简称质量流量计）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T 2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T 2423.3 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB 3836.1 1爆炸性环境第1部分：设备通用要求 GB 3836.2 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB 3836.3 爆炸性环境第3部分：由增安型“e”保护的设备 GB 3836.4 爆炸性环境第4部分：由本质安全型“”保护的设备 GB 3836.9 爆炸性气体环境用电气设备第9部分：浇封型“m” GB4208 外壳防护等级（IP代码） GB/T 13384 机电产品包装通用技术条件 GB/T15479—1995 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T17626.3 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6 电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度 GB/T17626.8 电磁兼容 试验和测量技术 工频磁场抗扰度试验 GB/T17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T18271.3 过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验 GB/T20728一2006封闭管道中流体流量的测量科里奥利流量计的选型、安装和使用指南
(ISO10790:1999,IDT)
GB/T25480一2010仪器仪表运输、贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
科里奥利质量流量计 Coriolis mass flow meter 由流量检测元件（一次装置）和转换器（二次装置）组成，利用流体和振动管振动的相互作用测量质
1 GB/T31130—2014
量流量的装置。它也可用于测量流体的密度和过程温度。
[GB/T20728-2006,2.1]
3.2
流量检测元件（一次装置）flowsensor（primarydevice）由振动管、驱动系统、测量传感元件、支撑机构和外壳组成的机械组件。 ［GB/T20728--2006,2.21 注：流量检测元件又称作流量传感器。
3.3
转换器（二次装置）transmitter（secondarydevice 提供驱动并转换来自流量检测元件的信号，产生被测参数和推导参数输出的电子控制系统。它还
可提供从参数（例如温度参数）中推导出的修正量。
[GB/T20728—2006,2.3] 注：转换器又称作变送器。
3.4
校准系数 calibrationfactor(s) 校准流量检测元件时取得的每个流量检测元件所特有的数值常数。转换器中设置了此常数后可确
保科里奥利质量流量计按规定的规范工作。
[GB/T20728—2006,2.9]
3.5
流量测量范围 flow measuring range 在规定的工况下质量流量的最大值与最小值的区间。
3.6
范围度turndown，turndownratio 给定的流量范围内最大流量与最小流量的比值。
4基本参数和产品分类
4.1基本参数 4.1.1 公称通径
质量流量计的公称通径建议从下列数据中选取（单位：mm）： 1.0,2.0,3.0,4.0,5.0,6.0,8.0,10,15,20,25,(32),40,50,(65),80,100,(125),150,200,250,300
350,400,450,500.
注：括号内的数值为非推荐值。 4.1.2 公称压力
质量流量计的公称压力系列值为（单位：MPa)： 0.25,0.4,0.6,1,1.6,2.5,4.0,6.3,10,16,25,32,40,63。
4.1.3 准确度等级
质量流量计在范围度不低于10：1的流量范围内的准确度等级及对应的最大允许误差见表1。如采用非表1所列准确度等级，其最大允许误差应符合表1的对应原则。
2 GB/T31130—2014
表1 准确度等级及对应的最大允许误差
准确度等级最大允许误差/%
0.1级 ±0.1
0.15级 ±0.15
0.2级 ±0.2
0.5级 ±0.5
1.0级 ±1
注：最大允许误差为相对误差。
4.1.4电源
质量流量计的电源有： a） 交流电源：电压220V，频率50Hz； b）直流电源：电压24V。 注：可使用其他额定电压的电源。
4.1.5 输出信号
质量流量计有以下一种或一种以上输出信号： a） 现场显示：质量流量、质量总量等测量结果及其他信息； b) 脉冲信号：频率信号0Hz~10000Hz； c) 模拟信号：电流信号0mA/4mA~20mA； d) 通信信号。
4.1.6 流量测量范围上限值
流量测量范围上限值的数系值应为（单位：kg/min或t/h）： 1.0，（1.2），1.25，1.6，2.0,2.5，（3.0），3.2，4.0,5.0，（6.0），6.3，8.0的10*倍数（n为整数）。 注：括号内数值不优先使用。
4.1.7 工作环境条件
环境温度：-25℃~55℃；环境湿度：5%95%。
4.2产品分类 4.2.1 组合型式
按流量检测元件与转换器的组合型式分为：分离型、一体型等。
4.2.2 流量检测元件的测量管型式
按流量检测元件的测量管型式分为：单管和双管、直管和弯管等。
4.2.3 流量检测元件的连接方式
按流量检测元件的连接方式一般分为：法兰连接、螺纹连接或其他连接方式。
4.2.4 防爆要求
质量流量计按有无防爆要求分为：防爆型、普通型。
3 GB/T 31130—2014
5要求
5.1计量性能
在要求的准确度等级和测量范围内（范围度），质量流量计的流量测量误差应符合4.1.3的规定，重
复性误差不应超过其相应最大允许误差绝对值的1/2。 5.2 环境温度 5.2.1低温影响
在一25℃的低温条件下，质量流量计的显示和键盘操作应正常，瞬时流量显示值或输出的变化量应不超过最大允许误差绝对值的1/2。 5.2.2高温影响
在55℃的高温条件下，质量流量计的显示和键盘操作应正常，瞬时流量显示值或输出的变化量应不超过最大允许误差绝对值的1/2。
5.3恒定湿热
在温度为40℃土2℃，相对湿度为93%士3%的恒定湿热条件下存放时间48h，流量检测元件信号引出线与外壳之间、转换器电源线与外壳之间的绝缘电阻应符合表2规定的湿热条件下的阻值要求；取出恢复到一般试验大气条件下通电，显示和键盘操作正常。
表2绝缘电阻试验参数及要求
绝缘电阻 Mn
额定电压或标称电路电压(直流或正弦波交流有效值)
直流试验电压
具有保护接地端子或保护接地点的
无保护接地端子或保护接地点的
V
V ≤60 >60~130 >130~650
一般试验大气条件
湿热条件
一般试验大气条件 湿热条件
100 250 500
5 7 10
1 2 5
7 10 20
2 5 7
5.4电源电压和频率变化
电源在额定电压U、频率范围内供电时，质量流量计以信号仿真方式运行，其瞬时流量显示值或输出的变化量应不超过最大允许误差绝对值的1/2。 5.5电磁兼容性能
质量流量计应具有良好的电磁兼容性能。在表3规定的抗扰度试验条件下，瞬时流量显示值或输出的变化量应不超过最大允许误差绝对值的1/2。试验后检查校准系数，不应变化或丢失。
4 GB/T31130—2014
表3抗扰度试验要求
端口
基础标准 GB/T 17626.2 接触放电4kV；空气放电4kV GB/T 17626.3 3 V/m GB/T 17626.8 30 A/ma GB/T 17626.11 各极性0.5周期，降低100% GB/T 17626.4 2 kV GB/T17626.5
试验值
试验项目
静电放电(ESD) 射频电磁场辐射工频磁场电压暂降、短时中断和电压变化电快速瞬变脉冲群浪涌(冲击）射频场感应的传导骚扰电快速瞬变脉冲群浪涌(冲击) 射频场感应的传导骚扰电快速瞬变脉冲群浪涌（冲击）射场感应的传导骚扰电快速瞬变脉冲群浪涌（冲击）射频场感应的传导骚扰
外壳
交流电源
1 kV*/2 kVb
GB/T 17626.6 3 Vf GB/T 17626.4 2 kv GB/T 17626.5 1 kV*/2 kVb GB/T 17626.6 3 Vf
直流电源
1 kVd
GB/T 17626.4
1/O信号/控制
GB/T 17626.5 1 kVb.c GB/T 17626.6 3 Vd.! GB/T 17626.4 2 kv
直接与供电网络相连的 I/O信号/控制端口
1 kV/2 kVb
GB/T 17626.5 GB/T 17626.6 3 Vf
注：设备/系统各部分间的直流连接，如没有连接到直流配电网络，应当作为I/O信号/控制端口处理。 线对线。 线对地。 仅适用于长距离线的情况。
仅适用于线路长度超过3m的情况。 仅适用于对磁场敏感的设备。当磁场强度大于1A/m时，允许阴极射线管的显示干扰。 传导射频试验的试验等级较辐射射频试验的试验等级低，这是由于传导射频试验在每个频率上模拟了谐振状态，因此是一种较严酷的试验。
对接地端口的试验没有单独规定，因为它们包含在相应的基础标准中：
专用的保护接地端口作为交流电源端口进行试验；功能性接地作为I/O端口进行试验。
在进行试验时，不应该出现危险和不安全性的后果。 5.6 耐压性能
流量检测元件应能承受试验压力为1.5倍公称压力、历时5min的耐压试验，无渗透、无泄漏、无损坏。 5.7 压力损失
各通径下的流量检测元件的压力损失在流量范围内应符合制造厂规定的压损值。 5.8 绝缘性能 5.8.1 绝缘电阻
在一般试验大气条件下，流量检测元件信号引出线与外壳之间、转换器电源线与外壳之间的绝缘电
5
