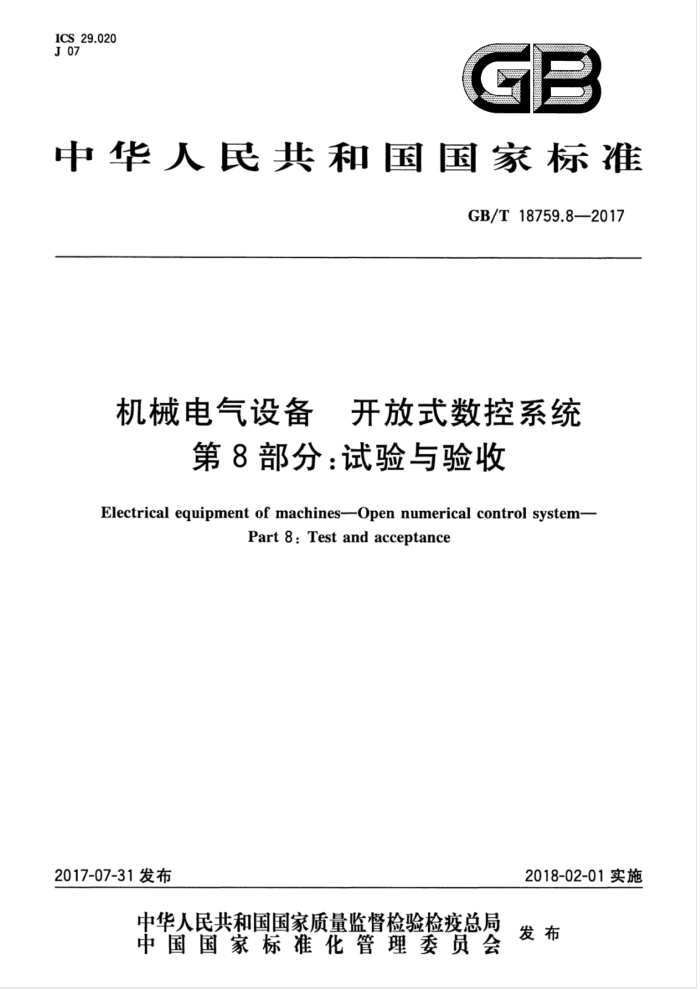

ICS29.020 J07
中华人民共和国国家标准
GB/T18759.8-2017
机械电气设备 开放式数控系统
第8部分：试验与验收
Electrical equipment of machines--Open numerical control system-
Part 8: Test and acceptance
2018-02-01实施
2017-07-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T18759.8—2017
目 次
前言 1 范围
2 规范性引用文件
术语和定义 ONC系统试验 4.1 ONC系统试验类型 4.2 ONC系统试验条件 4.3 试验准备和实施 4.4 ONC系统的试验内容和试验方法 5验收 5.1 ONC系统验收依据 5.2 ONC系统验收条件 5.3 ONC系统验收相关方及其职责 5.4 ONC系统验收流程· 附录A（资料性附录） 试验工作指导附录B（资料性附录） 软件测试方法
3
4
12
表1通用试验条件表2ONC系统试验内容及方法 GB/T18759.8-2017
前言
GB/T18759《机械电气设备 开放式数控系统》分为如下几个部分：
第1部分：总则第2部分：体系结构；一第3部分：总线接口与通信协议；
第4部分：硬件平台一第5部分：软件平台；第6部分：网络接口与通信协议：一第7部分：通用技术条件；
第8部分：试验与验收。 本部分为GB/T18759的第8部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国工业机械电气系统标准化技术委员会（SAC/TC231）归口。 本部分负责起草单位：国家机床质量监督检验中心、北京凯恩帝数控技术有限责任公司。 本部分参加起草单位：中国科学院沈阳计算技术研究所有限公司、广州数控设备有限公司、北京航
天数控系统有限公司、沈阳高精数控智能技术股份有限公司、大连光洋科技集团有限公司、武汉华中数控股份有限公司、山东大学、浙江大学上海交通大学、北京航空航天大学、沈阳机床（集团）有限责任公司，北京易能立方科技有限公司。
本部分主要起草人：黄祖广、尹震宇、杨洪丽、于东、薛瑞娟、胡毅、胡天亮、蒋峰、杨堂勇、杜瑞芳、 陈虎、张玉洁、王健、王大伟。 GB/T18759.8—2017
机械电气设备开放式数控系统
第8部分：试验与验收
1范围
GB/T18759的本部分规定了机械电气设备开放式数控系统的试验与验收。 本部分适用于包括金属加工机械、纺织机械、印刷机械、缝制机械、塑料橡胶机械、木工机械等在内
的机械电气设备所用的开放式数控系统。其他类似用途的开放式数控系统可参照本部分。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423（所有部分）电工电子产品环境试验 GB/T42082008外壳防护等级（IP代码）（IEC60529：2003，IDT） GB/T5169.11一2008电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成
品的灼热丝可燃性试验方法（IEC60695-2-11：2000.IDT）
GB/T5169.16一2008电工电子产品着火危险试验第16部分：试验火焰 首50w水平与垂直火焰试验方法（IEC60695-11-10：2003，IDT）
GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件（IEC60204-1：2005。 IDT)
GB/T8129-2015 工业自动化系统机床数值控制词汇 GB/T8870.1一2012自动化系统与集成机床数值控制 程序格式和地址字定义第1部分：
点位、直线运动和轮廓控制系统的数据格式
GB/T18759.1--2002 机械电气设备开放式数控系统第1部分：总则 GB/T18759.2—2006 机械电气设备开放式数控系统第2部分：体系结构 GB/T18759.3—2009 机械电气设备 开放式数控系统 第3部分：总线接口与通信协议 GB/T18759.4-2014 机械电气设备 开放式数控系统 第4部分：硬件平台 GB/T18759.5--2016 机械电气设备 开放式数控系统第5部分：软件平台 GB/T18759.6—2016 机械电气设备开放式数控系统第6部分：网络接口与通信协议 GB/T18759.7—2017 机械电气设备开放式数控系统第7部分：通用技术条件 GB/T19660一2005工业自动化系统与集成机床数值控制坐标系和运动命名（ISO841：
2001.IDT)
GB/T24342—2009 工业机械电气设备 保护接地电路连续性试验规范 GB/T24343—2009 工业机械电气设备 绝缘电阻试验规范 GB/T24344—2009 工业机械电气设备耐压试验规范 GB28526一2012机械电气安全安全相关电气、电子和可编程电子控制系统的功能安全（IEC
62061:2005,IDT)
GB/T29482.1—2013 工业机械数字控制系统第1部分：通用技术条件
1 GB/T18759.8—2017
3术语和定义
GB/T18759.1～GB/T18759.6界定的以及下列术语和定义适用于本文件。
3.1
试验 test 按照指定程序的技术操作，包括对既定产品的一个或多个特性。工艺或服务的测定。 注：在一组适合项目的环境，运行条件和/或要求情况下，进行该项目特性或性质的测量或分类。
3.2
型式试验 type test 对产品的一个或多个具有代表性项目所做的符合性测试。
3.3
常规试验 routine test 在制造期间或之后，对各项技术指标所做的一致性测试。
3.4
验收 acceptance 用户对制造商提交的ONC系统，按照合同或双方约定进行试验、审查或评审，决定接收或拒收的
活动。
4ONC系统试验
4.1ONC系统试验类型
本部分关注型式试验和常规试验，其他试验由ONC系统制造商自行规定或由制造商和用户协商确定。型式试验基本包括本部分述及的全部试验项目，常规试验仅进行本部分述及的部分试验项目，由制造商确定。 4.2ONC系统试验条件 4.2.1通用试验条件
试验应按规定的试验程序进行除非另有规定，试验应在表1给出的通用试验条件下进行。 除非另有规定，型式试验一般没有顺序要求。
表1通用试验条件
项目设备电源环境温度相对湿度大气压强输出负载污染等级
试验条件额定电压和频率 15C~35C 45%~75%
86kPa~106kPa(海拨1000m以下)
输出加载至额定负载
污染等级2
2 GB/T18759.8—2017
4.2.2试验设施
电工仪表或测量仪器应符合相关标准规定，测量精度符合要求，在校准有效时间内。 试验配置设备或配置项，软件测试配置项及软件测试工具应合理有效。
4.2.3试验人员
试验人员应经过培训或具有相应的资质。应合理配备参加试验的人员。 4.3试验准备和实施
试验准备和实施应注意下列建议： a）开始试验之前，应制定试验计划，包括：
试验说明：预期试验结果：试验时间顺序。
b）试验应有试验记录，至少包括下列内容：
参见试验人员：试验条件：一试验设施：试验程序：试验结果。
c）应将试验记录和试验计划进行比对，以保证达到规定的功能和性能。 4.4ONC系统的试验内容和试验方法
本部分涉及的ONC系统试验内容和试验方法见表2。试验工作指导参见附录A。软件试验方法参见附录B。
表2ONC系统试验内容及方法
序号
备注
试验项目
技术要求
试验方法
见GB/T18759.7—2017中第4章（也见GB/T18759.3—2009 见GB/T18759.1—2002中4.1（也
ONC系统的综合要求
试验方法见下述1.11.4
1
查验ONC制造商技术文件（例如图纸，说明书等）；评估开放程度查验ONC制造商技术文件例如图纸，说明
1.1 ONC系统的开放程度 见GB/T18759.1—2002的4.3~
4.5）见GB/T18759.7—2017中4.2（也
1.2 ONC系统的硬件平台见GB/T18759.2—2006， 书等）：视检，评估或检测硬件体系结构，处
理器、存储器、各接口及其信号、总线及其连接符合相关要求查验ONC制造商技术文件（例如图纸，说明
GB/T18759.4-2014):
ONC系统的软件平台见GB/T18759.7一2017中4.3（也书等》；评估或检测应用编程接口、中间件
1.3
见GB/T18759.5—2016）
实时操作系统等部分组成的ONC系统软件平台符合相关要求
3 GB/T18759.8—2017
表2（续）
技术要求
序号
备注
试验方法
试验项目
见GB/T18759.7—2017中4.4（也查验ONC制造商技术文件（例如图纸，说明见GB/T18759.3-—2009 书等）：评估或检测ONC系统总线，网络链 GB/T18759.6—2016》#
ONC系统的接口与通信
1.4
接符合相关要求
2 ONC系统的安全要求 见GB/T18759.7—2017中第5章查验ONC制造商技术文件，视检受试设备
ONC系统的基本安全要求
2.1
见GB/T18759.7--2017中5.1 查验ONC制造商技术文件，视检受试设备
按GB5226.1-2008中9.4.1查验是否提供通路编码等安全措施查验ONC制造商技术文件，验证其履行安全的责任，具有告知用户正确操作、安装、调整维护、贮运，培训的信息和用户的安全责任查验ONC制造商技术文件，按GB5226.1
2.1.1 一般要求
见GB/T18759.7—-2017中5.1.1
2.1.2 安全责任
见GB/T18759.7—2017中5.1.2
2.1.3 电击防护
见GB/T18759.7—2017中5.1.3 2008中6.2.6.3.6.4.8.2和16.2视检或测试
受试设备查验ONC制造商技术文件，按GB5226.1
2.1.4 保护联结
见GB/T18759.7—2017中5.1.4 2008中第8章和GB/T24342-2009视检
或测试受试设备查验ONC制造商技术文件，按GB5226.1-
2.1.5 绝缘电阻
见GB/T18759.7--2017中5.1.5 2008中18.3和GB/T24343—2009的试验
方法进行试验查验ONC制造商技术文件，按GB5226.1-
2.1.6 耐电压试验
见GB/T18759.7—2017中5.1.6 2008中18.4和GB/T24344-2009的试验
方法进行试验查验ONC制造商技术文件，按GB/T4208-
2.1.7 外壳防护
见GB/T18759.72017中5.1.7 2008的第11章～第14章的试验方法进行
试验查验非金属材料数据表，其阻燃性按
防火保护及非金属材料的阻燃性
见GB/T18759.7—2017中5.1.8 GB/T5169.16—2008及GB/T5169.11-
2.1.8
2008的试验方法进行试验查验ONC制造商技术文件，按GB28526- 2012的要求验证是否达到下述目标：实现功能安全所必需的管理和技术工作；执行安
ONC系统的功能安全要求
见GB/T18759.7—2017中5.2 全相关控制功能规范要求；规定SRECS的
2.2
选择准则和/或设计方法，设计（或选择）的硬件和软件满足功能安全要求：随机资料齐全
ONC系统的环境要求 见GB/T18759.7一2017中第6章按下述试验方法进行试验
3
3.1 ONC气候环境要求 见GB/T18759.7-2017中6.1 4
