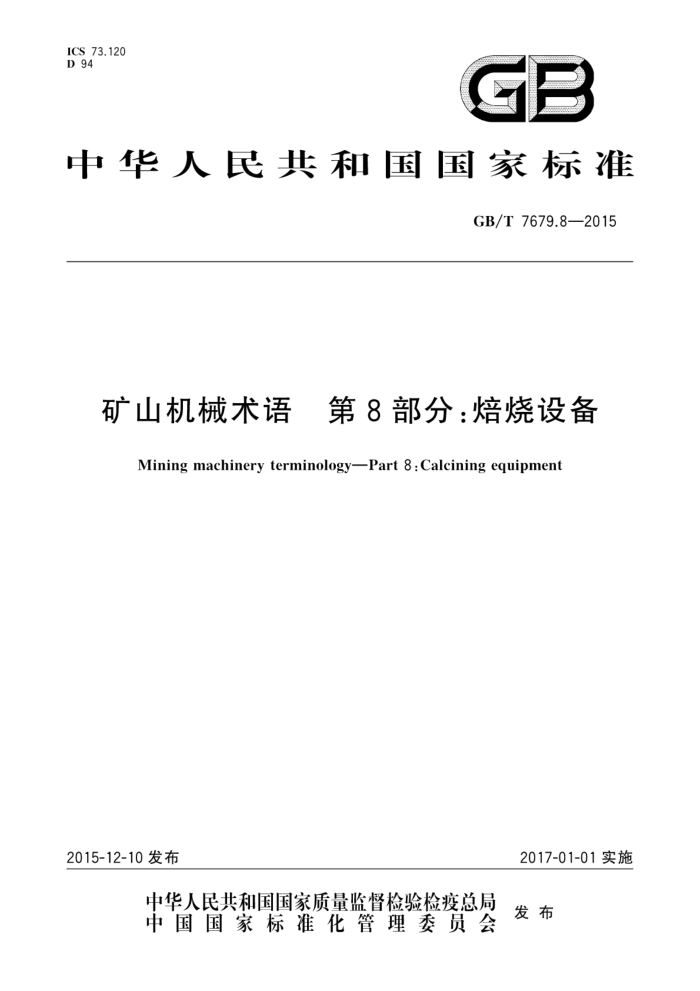

ICS 73.120 D 94
GB
中华人民共和国国家标准
GB/T7679.82015
矿山机械术语 第8部分：焙烧设备
Mining machinery terminology-Part 8 : Calcining equipment
2015-12-10发布
2017-01-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 7679.8—2015
前言
GB/T7679《矿山机械术语》分为8个部分：
第1部分：采掘设备；第2部分：装载设备：第3部分：提升设备；第4部分：矿用运输设备；第5部分：破碎粉磨设备；第6部分：矿用筛分设备；
一
一第7部分：洗选设备：
第8部分：焙烧设备本部分是GB/T7679的第8部分。 本部分按照GB/T1.1一2009给出的规则起草本部分由中国机械工业联合会提出。 本部分由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本部分负责起草单位：洛阳矿山机械工程设计研究院有限责任公司。 本部分参加起草单位：中信重工机械股份有限公司。 本部分主要起草人：杨现利、张凯博、姚龙涛、姜林、刘星安、王亚娟、符国胜、孟庆辉、郭明、韩红民、
王亚东、倪慧玲
I GB/T7679.8—2015
矿山机械术语 第8部分：焙烧设备
1范围
GB/T7679的本部分规定了焙烧设备的术语和定义本部分适用于矿山机械焙烧设备的设计、制造、使用、营销、教学、标准制定、管理和出版等领域。
2术语和定义
2.1i 通用技术术语 2.1.1
干燥drying 利用热力蒸发作用降低物料水分的作业。
2.1.2
干燥设备drying equipment 利用热力蒸发作用使物料水分降低的设备。通常是通过热风使物料加热，来除去物料中的湿分（一
般指水分或其他可挥发性液体成分）使其气化逸出，以获得规定湿含量的固体物料。 2.1.3
成球prilling 造球将物料与液体按一定比例混合过程中制成球的过程。
2.1.4
成球设备 prilling equipment 造球设备将粉状物料与水按一定比例混合过程中制成球状团料的设备，其型式有筒式、盘式、振动式、搅拌
式。以盘式应用最为广泛。 2.1.5
预热preheating 将物料预先加热到某一温度的过程。
2.1.6
预热设备 preheating equipment 固体矿物原料（如矿石、石灰石、精矿等）在焙烧/缎烧前，通过高温热烟气预先加热到指定温度范围
的设备。按结构型式分为竖式预热器、悬浮式预热器、床式预热器。 2.1.7
烧 calcination 焙烧固体物料在高温下不发生熔融或小部分发生熔融的条件下进行的反应过程，可以有氧化、热解、还
原、卤化等。焙烧/熳烧过程有加添加剂和不加添加剂两种类型。
1 GB/T7679.8—2015
2.1.8
烧设备 f calcining equipment 焙烧设备对固体矿物原料（如矿石、石灰石、精矿等），进行熳烧/焙烧，以改变其化学组成或物理性质而所需
的主要和配套的设备。 2.1.9
冷却　cooling 实现物料温度降低的工艺过程。
2.1.10
冷却设备 cooling eguipment 实现物料温度降低的设备，熳烧/焙烧设备中的冷却设备是通过冷空气与出炉高温物料间进行热交
换，而使其温度降低，同时换热后温度升高的热空气，为缎烧/焙烧系统提供部分热源。按结构型式分为：筒式、床式、竖式、环式等。 2.1.11
燃烧器 burner 喷出空气和燃料（煤粉、燃气或燃油）并使之混合燃烧的装置。目的是提高炉、窑内的温度、实现物
料煨烧/焙烧。
2.2干燥设备 2.2.1转筒干燥机 2.2.1.1
转筒干燥机 drum dryer 利用热风通人转动的倾斜筒体内与物料进行热交换，使物料中的水分蒸发的机械设备。见图1。
工进料端
国国 3/
0000
口
中 1/ 2/ 说明：
出料
6/ 托挡轮装置；出料装置；
4/
5/
7/ 8
6- 7 8 旋风分离器； 9
加热装置： 2- 加料装置： 3- 托轮装置；
1
引风机。
干燥窑体；
4 5- 传动装置；
图1 转筒干燥机结构图
2 GB/T 7679.8—2015
2.2.2按换热方式分类 2.2.2.1
直接传热式转筒干燥机drum dryer withdirectheattransfer 该机内的热空气或烟道气（干燥介质）直接与干燥物料接触，主要靠对流传热。湿物料和干燥介质
的流向有顺流和逆流两种，也有逆流与顺流合用的 2.2.2.2
间接传热式转筒干燥机drumdryerwith indirectheattransfer 当被干燥物料不宜与烟道气或热空气直接接触时，可采用间接传热的干燥机，而其干燥所需的全部
热量都是经过金属壁面传给被干燥物的。 2.2.2.3
复式传热式转筒干燥机drumdryerwithdoubleheattransfer 在干燥机中，一部分热量由干燥介质通过传热壁传给被干燥物料，另一部分热量则由干燥介质直接
与物料接触而传递。它是热传导与对流传热两种形式组合的干燥机。 2.2.3直接传热式转筒干燥机技术参数 2.2.3.1
筒体内径inside diameter of body 由钢板卷制的筒体内径。
2.2.3.2
筒体长度 length of body 筒体回转部分的总长，即筒体的有效长度。
2.2.3.3
筒体斜度 slope of body 筒体的倾斜程度。筒体的斜度通常取简体轴线倾斜角β正弦值的百分数，即sinβ%，一般为1%～
5%。 2.2.3.4
简体转速 rotary speed of body 筒体每分钟的转动速度/旋转速度，一般为3r/min～8r/min。
2.2.4结构 2.2.4.1
筒体body 回转体干燥机的基体，由支撑装置、传动装置和密封装置组成。筒体由钢板卷制而成，物料在其内部既可
进行热交换，文可起到混合和输送物料的作用， 2.2.4.2
托轮装置 riding wheel device 与托挡轮装置共同承担托起筒体的滚轮装置。见图2。
2.2.4.3
托轮 riding wheel 直接与轮带接触的滚轮。
3 GB/T7679.8—2015
说明：
筒体轮带；防热罩：托轮及托轮轴；托轮润滑装置；
轴承座：调整螺栓：底座。
2 3-
6 7
图2托轮装置
2.2.4.4
托轮轴 riding wheel shaft 通过键与托轮连接的轴。
2.2.4.5
轴承座bearing pedestal 支撑托轮轴的座体。
2.2.4.6
托挡轮装置 riding-catch wheel device 与托轮装置共同承担托起筒体、并防止筒体轴向窜动的滚轮装置。见图3。
一
一
说明：筒体轮带；防热罩：托轮及托轮轴；托轮润滑装置；轴承座；
挡轮及挡轮轴：调整螺栓；挡轮调整螺栓；底座。
中
5
图3托挡轮装置
