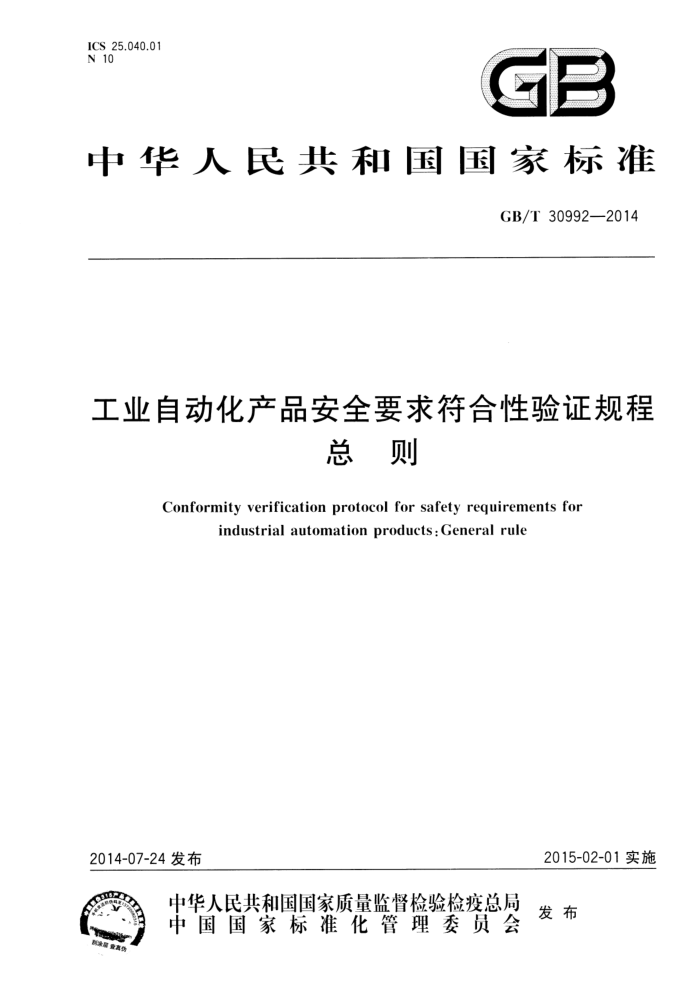

ICS25.040.01 N 10
GB
中华人民共和国国家标准
GB/T30992——2014
工业自动化产品安全要求符合性验证规程
总则
Conformity verification protocol for safety requirements for
industrial automation products:General rule
2015-02-01实施
2014-07-24 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 30992—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国测量控制和实验室电器设备安全标准化技术委员会（SAC/TC338)归口。 本标准起草单位：宁波市鄞州东轩信息科技有限公司、机械工业仪器仪表综合技术经济研究所
上海自动化仪表股份有限公司、中环天仪股份有限公司、福建上润精密仪器有限公司、西门子数控有限公司、工业和信息化部电子第五研究所、北京市医疗器械检验所、深圳市华测检验技术股份有限公司、 厦门出人境检验检疫局检验检疫技术中心、罗克韦尔自动化中国有限公司。
本标准主要起草人：钱丽华、柳晓菁、倪敏、杨彬、戈剑、李虹、蒋春旭、曾宁、李春龙、楼润瑜、魏震、 郑旭、王玉敏、梅恪、
1 GB/T30992—2014
工业自动化产品安全要求符合性验证规程
总则
1范围
本标准规定了符合性验证报告的试验规程。 本标准适用于GB30439.1范围包括的自动化产品的符合性验证报告。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB4208一2008外壳防护等级（IP代码）（IEC60529：2001，IDT） GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求（IEC61010
1:2001.IDT)
GB5013--2008（所有部分）额定电压450V/750V及以下橡皮绝缘电缆[IEC60245（allparts） GB5023（所有部分） 额定电压450V/750V及以下聚氯乙烯绝缘电缆［IEC60227（allparts）］ GB14048.1-20061 低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，M0D） GB14048.3—2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组
合电器（IEC60947-3：2005，IDT)
GB15934—2008 电器附件电线组件和互连电线组件（IEC60799：1998.IDT） GB17465（所有部分）家用和类似用途器具耦合器[IEC60320（allparts）」 GB30439（所有部分）工业自动化产品安全要求 IEC60027-3：2002电工技术用文字符号第3部分：对数和有关量及其单位（Lettersymbolsto
be used in electrical technologyPart 3:logarithmic and related quantities,and their units)
3术语和定义
GB30439.1一2013界定的术语和定义适用于本文件。
4文件
下列文件a）～d)和GB30439.1中需要的其他文件一起，应列于报告中： a） 受试设备的一般描述； b）操作指南； c）安装指南； d）服务指南。 文件e)～n），如果适用，也应当列于报告中： e）元器件数据表和认证细节； GB/T30992—2014
f) 电缆数据表； g) 可燃性测试结果或者数据表； h) 外壳可燃性测试结果和/或材料数据表： i) 印制线路板材料的相比漏电起痕指数（CTI）； j) 阴极射线管的数据表、测试结果或者认证细节： k) 变压器的结构图和规格，包括绕组和绝缘细节； 1) 异常操作和故障条件下的测试结果； m） 带有初级和次级危害电压的印制线路板的布局，在走线上标注所有工作电压； n) 电路图和印制线路板的装配图。
5 补充信息
完整的报告还宜考虑以下内容： a) 如果报告的任何部分需要附加信息，应当作成单独的页； b）防电击保护-系统方块图：
如果适用，电池负载和充电电路的方框图
c）
如果适用，应当完成表A.5和包括的方块图（如果可能）以助于对产品的分析。见图1和表1的实例，包括了方块图和完整的表。图中用字母A、B、C表示需要做介电强度试验的部位，或者测量爬电距离或电气间隙的部位
O
0
说明： 1 2---—未与保护地连接的二次电路； 3-----与保护地连接的二次电路；
-次电路与二次电路的隔离；
可触及端子；与保护地连接的金属外壳。
4
图1表A.5的防电击方块图例
2 GB/T30992—2014
表1表A.5的完整示例（污染等级：2；过电压类别：Ⅱ）
肥电距离
电气间隙 测试电压"
位置或
最大工作电压
描述 绝缘类型* V PWB CTI 其他
备注
V
mm
CTI
mm
mm
BI
230 230
1.5
1 390(a.c.)
A
1.5 100 3.0 100
BI
1.5
1 390(a.c.)
1.5 100 2.1 400
B
DI/RI
2 224(r.m.s.)
C
230
3.3 100 6.0 100
3.3
”绝缘类型描述： BI=基本绝缘；RI=加强绝缘;DI=双重绝缘；SI=附加绝缘；PI=保护阻抗。 电压类型：峰值脉冲试验电压（pulse）；交流有效值电压；直流电压（d.c.）；交流峰值电压（peak）。 “过电压类别或者污染等级，如果和这些不同，应当在“备注”中说明。
如果适用，应当完成表A.28的电池负载和充电电路的方块图，见图2和图3的示例。
说明：
供电：+5V(d.c.)； NiCd可充电电池（充电和放电）：保险丝；电池供电的RAM模块。
2 a
电流应限于安全值内。
图2使用可充电电池的电池电路
3 GB/T30992—2014
-4
说明：
供电：+5V(d.c.)；反向电流保护装置；锂电池，不可充电；
2 3-
4—— 电池供电的RAM模块。
图3 不可充电电池的电池电路
6 报告格式
报告正文应至少具备表2～表6的内容。 报告形式化表格见附录A。 报告中应用和省略的条款/子条款清单见附录B。 GB/T30992—2014
表2 检测报告的基本信息
检测报告 GB 30439.1- 2013
工业自动化产品安全要求
第1部分：总则
报告编号：试验人员（姓名及签字）：审核人员（姓名及签字）：批准人员（姓名及签字）：发布日期：内容：
页数：
检测机构：地址：检测地点：
申请人：地址：
检测规范标准：GB30439.12013 空白检测报告的版权：该报告已由××××完成，××××保留对其进行所有变更和修正的权力。 检测规程：规程的偏离：非标准的检测方法：
试验项目的描述商标型号/扩展型号
额定值
试验项目受试项类型：设备功能的描述： GB/T30992—2014
表2（续）
预期的用途：安装/过电压类别污染等级额定环境设备移动性：与电网电源连接方式工作方式设备的尺寸（长×宽×高）设备的重量（kg）符合GB4208的设备IP防护等级试验样品配置的附件和可拆卸零部件：选购件：试验的判定：试验项目不适用于试验样品：试验样品满足要求：试验样品不满足要求：
标准/扩展（详细说明）便携式/手持式/落地式/固定安装式/嵌入式/工作台安装式/其他（详细说明）水久性连接/可拆卸电源线/不可拆卸电源线/无连续工作/短时工作/间歇工作
IP
N/A P(Pass) F(Fail)
注: 报告中所表述的试验结果仅与受试项目有关： “见注#”：见报告中的注； “见附录#”：见报告中的附录； “见表A"：见报告中的表格； “见条款号"：见GB4793.1一2007对应的条款号。 设备标志的复印件
试验结果概述（信息和备注）
