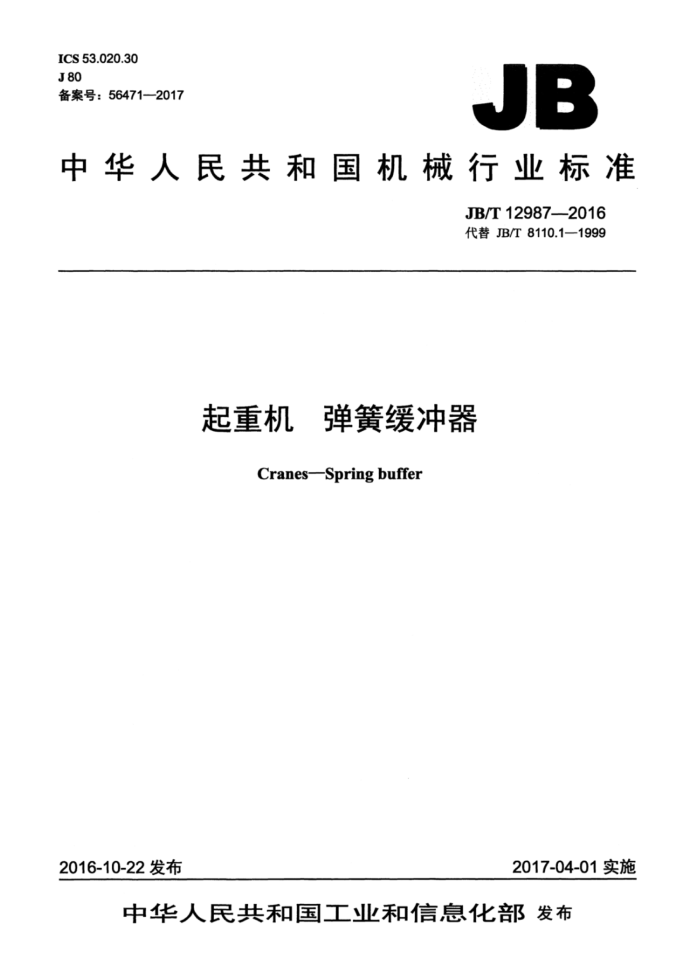

ICS 53.020.30 J80 备案号：56471—2017
JB
中华人民共和国机械行业标准
JB/T12987—2016 代替JB/T8110.1—1999
起重机 弹簧缓冲器
CranesSpring buffer
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12987—2016
目 次
前言 1范围 2规范性引用文件 3术语和定义. 4型式与基本参数
1
4.1 型式.. 4.2 基本参数和主要尺寸 4.3 型号表示 5技术要求... 5.1 环境条件 5.2 使用性能. 5.3 主要零部件， 5.4 表面涂装， 6试验方法。 6.1 目测检查... 6.2 基本参数（包括缓冲力、缓冲行程和缓冲容量）的测定 6.3 漆膜附着力的测定 7检验规则. 7.1 检验分类 7.2 出厂检验， 7.3 型式检验， 8标志、包装、运输和贮存 8.1 标志 8.2 包装.. 8.3 运输和贮存附录A（资料性附录） 弹簧结构型式、尺寸及参数
X
图1HT1型弹簧缓冲器图2HT2型弹簧缓冲器.. 图3HT3型弹簧缓冲器. 图4HT4型弹簧缓冲器. 图A.1 弹簧结构型式.
表1】 HT1型弹簧缓冲器基本参数和主要尺寸.. 表2HT2型弹簧缓冲器基本参数和主要尺寸，表3HT3型弹簧缓冲器基本参数和主要尺寸.. 表4HT4型弹簧缓冲器基本参数和主要尺寸表5出厂检验和型式检验表A.1弹簧尺寸及参数
X
1 JB/T12987—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8110.1-1999《起重机弹簧缓冲器》，与JB/T8110.1一1999相比主要技术变化
如下：
修改了规范性引用文件（见第2章，1999年版第2章）；修改了术语和定义（见第3章，1999年版第3章）；一修改了部分参数和尺寸代号（见第4章，1999年版第4章）；修改了技术要求（见第5章，1999年版第6章）；一删除了壳体材料采用铸钢的规定（见1999年版6.4）；修改了弹簧缓冲器的试验方法和检验规则（见第6章和第7章，1999年版第7章）；修改了附录A中弹簧变形量的标注及数值（见附录A，1999年版附录A）。
-
本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准起草单位：太原重型机械集团有限公司、北京起重运输机械设计研究院。 本标准主要起草人：刘润林、叔君、刘李梅、顾翠云。 本标准所代替标准的历次版本发布情况为：
JB/T8110.1—1995，JB/T8110.1—1999。
ⅡI JB/T12987—2016
起重机弹簧缓冲器
1范围
本标准规定了弹簧缓冲器的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于起重机用弹簧缓冲器，其他设备在运行过程中或运行至终端时减缓刚性碰撞的缓冲装置参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T196普通螺纹基本尺寸 GB/T197—2003普通螺纹公差 GB/T699—2015 5优质碳素结构钢 GB/T700—2006 碳素结构钢 GB/T1222—2007弹簧钢 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286一1998色漆和清漆漆膜的划格试验 GB/T13306 5标牌 GB/T13384机电产品包装通用技术条件 GB/T23934一2015热卷圆柱螺旋压缩弹簧 技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
缓冲力bufferforce F 弹簧缓冲器允许承受的最大工作载荷。
3.2
缓冲行程 bufferstroke S 弹簧缓冲器在达到最大工作载荷时弹簧的压缩变形量。
3.3
缓冲容量 buffercapacity U 弹簧缓冲器在达到最大工作载荷的压缩变形量时所储存的能量，
1 JB/T12987—2016
4型式与基本参数
4.1型式 4.1.1弹簧缓冲器按焊接方式分为：
-壳体焊接式，代号为HT1，如图1所示；底座焊接式，代号为HT2，如图2所示。
4.1.2弹簧缓冲器按安装方式分为：
端部安装式，代号为HT3，如图3所示；中部安装式，代号为HT4，如图4所示。
4.2基本参数和主要尺寸 4.2.1HT1型弹簧缓冲器的基本参数应符合表1的规定，主要尺寸应优先选用表1规定的数值。 4.2.2 HT2型弹簧缓冲器的基本参数应符合表2的规定，主要尺寸应优先选用表2规定的数值。 4.2.3 HT3型弹簧缓冲器的基本参数应符合表3的规定，主要尺寸应优先选用表3规定的数值。 4.2.4 HT4型弹簧缓冲器的基本参数应符合表4的规定，主要尺寸应优先选用表4规定的数值。
L L
B B
图1 HT1型弹簧缓冲器
表1 HT1型弹簧缓冲器基本参数和主要尺寸
主要尺寸 mm
缓冲 缓冲 缓冲
参考质量 kg 12.6
型号 容量U 行程S 力F
Lv 220 370
kN·m mm
kN 5 8
B, 160 170
B2 120 130
B3 85 90
D 40 45
L 435 720
D 70 76 17.0
60 95
HT1-16 0.15 HT1-40 0.38 HT1-63 0.63 115 11 850 420 190 145 100 45 89 26.0
170 125 55 114 34.0
115
18
450
220
HT1-100 1.00
880
B2 B
1
图2 HT2型弹簧缓冲器
2 JB/T12987—2016
表2 HT2型弹簧缓冲器基本参数和主要尺寸
主要尺寸 mm
缓冲 缓冲行 缓冲
参考质量 kg
型号 容量U 程S 力F
kN·m mm kN L L, B B2 B3 B D D
H
HT2-100 1.00 135 15 630 400 165 265 215 200 70 146 100 90 31.5 HT2-160 1.45 145 20 750 520 160 265 215 200 70 140 100 90 41.3 HT2-250 2.30 125 37 800 575 165 265 215 200 80 146 110 90 53.1 HT2-315 3.40
150
820 575 215 320 265 230 80 194 110 115 78.6
45
HT2-400 3.85 135 57 710 475 265 375 320 280 100 245 130 140 92.2 HT2-500 4.80
145 66 860 610 245 345 290 255 100 219 130 135 97.7
HT2-630 6.30 150 88 870 610 270 375 320 280 100 245 130 140 122.7
4xd
B, Bi
图3 HT3型弹簧缓冲器
表3 HT3型弹簧缓冲器基本参数和主要尺寸
缓冲 缓冲行 缓冲
主要尺寸 mm
参考质量 kg
型号 容量U 程S 力F
kN·m mm kN L L L B, B2 B3 B4
Do D
d
D
HT3-630 6.3 HT3-800 8.0 HT3-1000 9.0 HT3-1250 11.0 HT3-1600 16.0 120 273 980 900 730 780 700 480 400 42 120 325 135 338.0
150 143 135 135
88 885 810 615 420 350 375 305 35 90 245 105 145.8 108 900 820 620 520 450 380 310 35 110 273 135 176.9 131 830 750 560 520 450 450 390 35 120 325 135 204.6 165 830 750 560 520 450 450 390 42 120 325 135 231.3
150 293 1 140 1050 820 780 700 480 400 42 120 325 135 393.8
HT3-2000 21.5
注1：HT3-1250为内外弹簧组合注2：HT3-1600和HT3-2000为内外弹簧两段串联组合。 JB/T12987-2016
L
4X4d
B2 B
L3
图4HT4型弹簧缓冲器
表4HT4型弹簧缓冲器基本参数和主要尺寸
主要尺寸 mm
参考质量
缓冲 缓冲 缓冲
型号 容量U 行程S 力F
kN·m mm KN L L1 L2 L B, B2 Bs B4
Do D D kg
d
HT4-800 8.00 143 108 910 400 430 640 520 450 380 310 35 110 273 135 180.9 HT4-1000 9.0 135 131 840 400 360 580 520 450 450 390 35 120 325 135 208.6 HT4-1250 11.0 135 165 840 400 360 580 520 450 450 390 42 120 325 135 235.3 HT4-1600 16.0 120 273 1010 400 530 750 780 700 480 400 42 120 325 135 342.0 HT4-2000 21.5 150 293 1140 450 600 840 780 700 480 400 42 120 325 135 397.8
注1：HT4-1250为内外弹簧组合。 注2：HT4-1600和HT4-2000为内外弹簧两段串联组合。 型号表示
4.3
弹簧缓冲器的型号表示方法如下： HTO-O
缓冲容量（kN·m）的100倍结构型式（用1、2、3、4表示）弹簧缓冲器
示例：缓冲容量U=0.38kN·m，结构型式为1型的弹簧缓冲器，标记为：
HT1-40
5技术要求
5.1环境条件 5.1.1 弹簧缓冲器在环境温度-20℃～60℃条件下应能正常工作。
