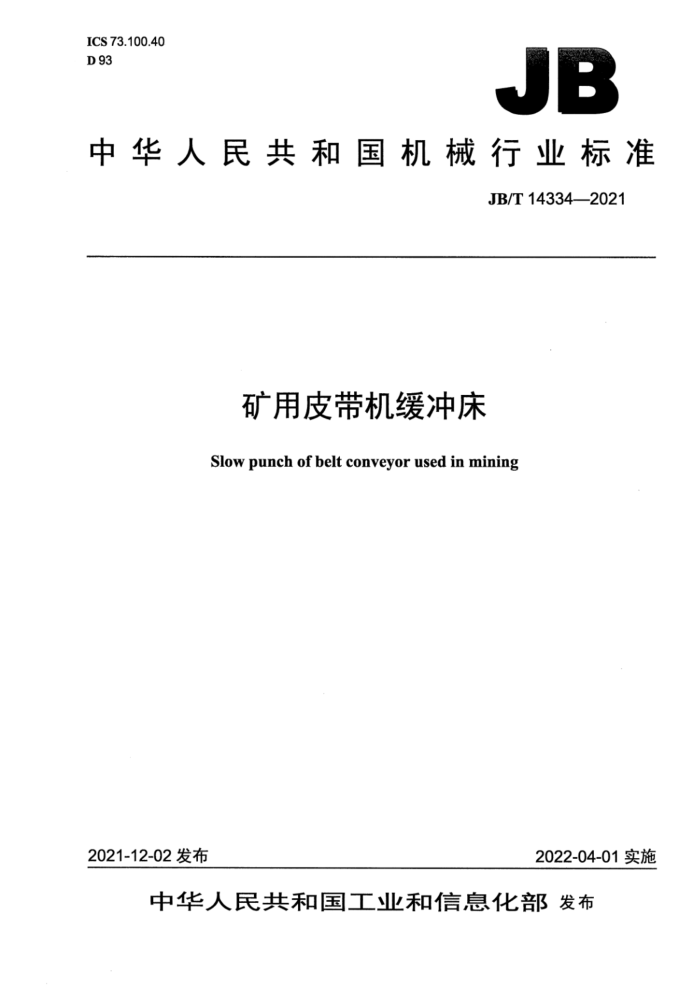

ICS 73.100.40 D 93
JB
中华人民共和国机械行业标准
JB/T14334—2021
矿用皮带机缓冲床
Slow punch of belt conveyor used in mining
2022-04-01实施
2021-12-02发布
中华人民共和国工业和信息化部发布 JB/T14334—2021
目 次
前言 1范围 2规范性引用文件 3术语和定义 4型号 5技术要求
5.1 一般要求. 5.2 缓冲条 5.3 支架... 5.4 连接件.. 5.5 整机要求. 5.6 装配. 5.7外观 6试验方法. 6.1 外观、装配 6.2 几何尺寸 6.3 阻燃抗静电性、 6.4 冲击强度...
6.5 拉伸屈服强度. 6.6 体积磨耗量. 6.7 粘合强度. 6.8 抗老化性能， 6.9 滑动摩擦系数. 6.10 平行度公差 7检验规则 7.1 检验分类. 7.2 出厂检验. 7.3 型式检验. 8标志、包装、运输和贮存 8.1 标志. 8.2 包装.. 8.3 运输. 8.4 贮存 JB/T14334—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：淮北佳平工矿装备技术服务有限公司、淮北万宜机电设备有限公司、洛阳矿山机
械工程设计研究院有限责任公司。
本标准主要起草人：马骋、马玉平、李静、杨秀春、刘庆峰、胡昌鑫。 本标准为首次发布。
I JB/T14334—2021
矿用皮带机缓冲床
1范围
本标准规定了矿用皮带机缓冲床的术语和定义、型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于采矿、采煤等行业用的皮带机缓冲床（以下简称缓冲床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T1184一1996形状和位置公差未注公差值 GB/T1447 纤维增强塑料拉伸性能试验方法 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T3960 塑料 滑动摩擦磨损试验方法 GB/T7141 塑料热老化试验方法 GB/T 10595 带式输送机 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T25706 矿山机械产品型号编制方法 HG/T 2729 硫化橡胶与薄片摩擦系数的测定滑动法 HG/T3845 硬质橡胶冲击强度的测定 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 MT113 煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则
3术语和定义
下列术语和定义适用于本文件。
3.1
缓冲床slowpunch 利用弹性材料充分有效吸收物料下落时的冲击力，降低物料下落时对输送带的冲击，改善输送带落
料点的受力状况的设备，主要由缓冲条和支架组成，用于替代皮带机的缓冲托辊及托辊架。 3.2
缓冲槽角bufferslotangle 缓冲条面与水平面用锐角表示的夹角。
1 JB/T14334—2021
6.4冲击强度
冲击强度应按HG/T3845的规定进行试验。 6.5拉伸屈服强度
拉伸届服强度应按GB/T1447的规定进行试验。 6.6体积磨耗量
体积磨耗量应按GB/T3960的规定进行试验。 6.7粘合强度
粘合强度应用剥离力试验机进行试验。 6.8抗老化性能
抗老化性能应按GB/T7141的规定进行试验。 6.9滑动摩擦系数
滑动摩擦系数应按HG/T2729的规定进行试验。 6.10 平行度公差
平行度公差应用百分表和数据采集仪进行测量。
7检验规则
7.1检验分类
缓冲床检验分为出厂检验和型式检验。 7.2出厂检验 7.2.1缓冲床应经制造厂质量检验部门检验合格，并附有产品质量合格证后方可出厂。 7.2.2缓冲床出厂检验项目为5.2.1、5.5.1～5.5.3、5.7.1。 7.2.3若出厂检验结果全部合格，判定该批缓冲床出厂检验合格。若检验结果有一项不合格，则应加倍抽样，对不合格项进行复检。若复验结果合格，则判定该批缓冲床出厂检验合格，否则判定该批缓冲床出厂检验不合格。 7.3型式检验 7.3.1有下列情况之一时，应进行型式检验：
a）新产品试制或老产品转厂生产； b）产品停产一年以上恢复生产； c）产品正常生产后，结构、材料，工艺有较大改变，可能影响产品性能； d）每两年进行一次周期检验； e）出厂检验结果与上次型式检验有较大差异； f）国家质量监督机构提出进行型式检验的要求。
7.3.2型式检验应包括本标准的全部要求。
4 JB/T14334—2021
7.3.3型式检验应从出厂检验合格的产品中随机抽取1台进行，若检验结果全部合格，则判定缓冲床型式检验合格。若检验结果有一项不合格，则应加倍抽样，对不合格项进行复验，若复验结果合格，则判定缓冲床型式检验合格，否则判定缓冲床型式检验不合格。
8标志、包装、运输和贮存
8.1标志
缓冲床应在明显部位设置标牌，标牌型式和尺寸应符合GB/T13306的规定，且其至少应标注以下内容：
a）产品名称； b）型号； c）制造厂名称与地址： d）执行标准编号； e）生产日期或编号。
8.2 2包装
缓冲床的包装应符合GB/T13384的规定，内应附有产品质量合格证和使用说明书。 8.3 3运输
缓冲床在运输过程中应避免日晒、雨淋、挤压和碰撞，并应轻装轻卸。 8.4贮存
缓冲床应存放在干燥、通风、无腐蚀性物质的场所。
5
