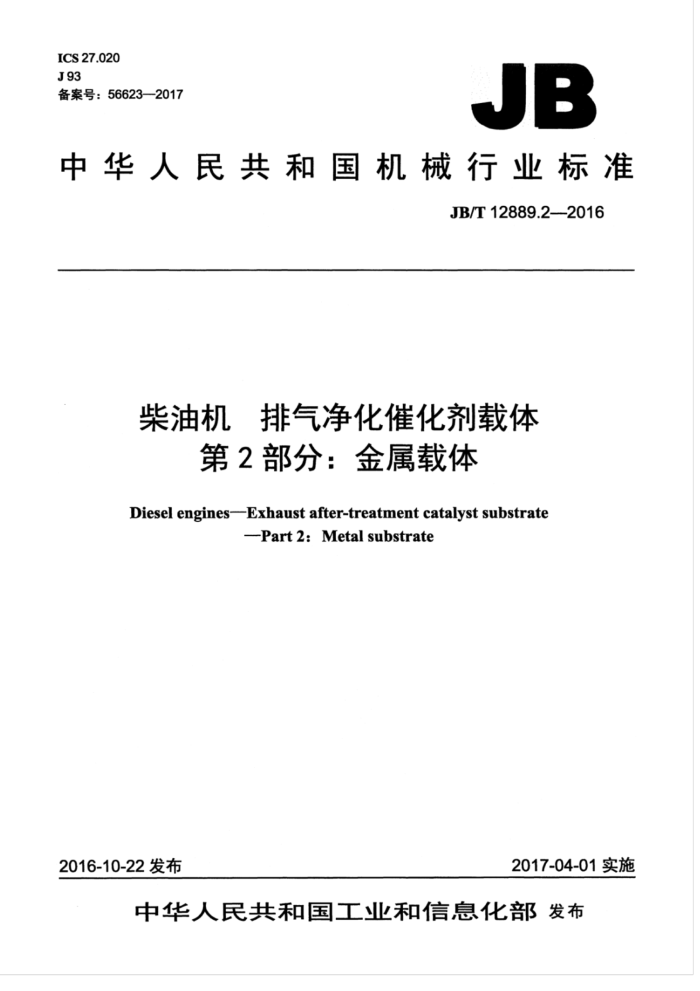

ICS 27.020 J93 备案号：56623—2017
JB
中华人民共和国机械行业标准
JB/T12889.2—2016
柴油机扌 排气净化催化剂载体
第2部分：金属载体
Diesel engines--Exhaust after-treatment catalyst substrate
-Part 2:Metal substrate
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12889.2—2016
目 次
前言 1范围 2规范性引用文件 3 术语和定义 4. 结构与规格表达方式
I
4.1 端面形状 4.2 内芯分布形式. 4.3 内芯结构形式 4.4 内芯蜂窝形状 4.5 载体规格表达方式 5技术要求. 5.1 载体外观要求 5.2 载体尺寸公差.. 5.3 孔密度 5.4 载体重量 5.5 载体材质要求. 5.6 成型质量要求. 5.7 钎焊强度要求. 5.8 耐高温。 5.9 抗氧化.. 5.10 热冲击. 5.11 热振动. 6 试验方法 6.1 外观. 6.2 外形尺寸。 6.3 孔密度检测 6.4 载体重量 6.5 载体材质， 6.6 成型质量.. 6.7 钎焊强度， 6.8耐高温. 6.9 抗氧化 6.10 热冲击。
2
2
3
3
000000000000
4
心
心
6
6
6
店
6
6.11 热振动. 7检验规则.· 7.1检验分类.. 7.2 出厂检验。 7.3 抽样检验
2
2
8
8
工 JB/T12889.2—2016
7.4型式检验. 7.5检验项目 7.6.抽样方案及评定规则. 8标志、包装、运输和贮存 8.1标志、包装 8.2 运输.. 8.3 贮存 8.4 质量说明书
大
聘
9
9
马
图1 载体端面形状图2 载体内芯分布形式. 图3 载体内芯结构形式图4载体内芯蜂窝形状，图5 卷制孔图示
福
表1 金属载体规格的表达方式表2 载体推荐尺寸公差表3 不锈钢材料材质要求，表4金属蜂窝载体内芯材质要求. 表5卷制孔大小要求. 表6探针直径与目数关系. 表7振动耐久性试验. 表8 载体检验项目
II JB/T12889.2—2016
前言
JB/T12889《柴油机排气净化催化剂载体》分为两个部分：
一第1部分：陶瓷载体：一第2部分：金属载体。
本部分为JB/T12889的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：凯龙蓝烽新材料科技有限公司、凯龙高科技股份有限公司、上海内燃机研究所、
无锡盛和科技有限公司·无锡威孚环保催化剂有限公司，安徽中鼎美达环保科技有限公司，上海汽车集团股份有限公司商用车技术中心、四川中自尾气净化有限公司。
本部分主要起草人：朱增赞、赵闯、计维斌、张志刚、吴昌文、褚霞、藏志成、陈桂香、郭华、孙敏、陈启章。
本部分为首次发布。
III JB/T12889.22016
柴油机排气净化催化剂载体第2部分：金属载体
1范围
JB/T12889的本部分规定了柴油机排气净化催化剂用金属载体的术语和定义、结构与规格表达方式，技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于柴油机排气净化催化剂用蜂窝结构的金属载体，汽油机、摩托车、通用机械等其他排气净化催化剂用金属载体亦可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222一2006钢的成品化学成分充许偏差 GB/T223（所有部分）钢铁及合金化学分析方法 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T5181-2001汽车排放术语和定义 GB/T12771一2008流体输送用不锈钢焊接钢管 QC/T829—2010柴油车排气后处理装置试验方法
3术语和定义
GB/T5181一2001和QC/T829—2010界定的以及下列术语和定义适用于本文件。
3.1
金属载体metal substrate 催化转化器中承载催化剂涂层和活性物质的蜂窝金属结构件，通常为蜂窝结构。
3.2
蜂窝结构honeycombed structure 由薄壁围成的众多空间孔道所构成类似蜂巢形状的空间结构，该结构具有一定的外廓形状，如圆
柱状。 3.3
内芯 inner core 载体中除去外壳的金属蜂窝结构。
3.4
卷制孔rolledhole 载体卷制时用于定位的芯棒形成的孔道。
3.5
变形孔deformationhole 由于内芯端面平、波带的异常变形，导致单孔截面积减少30%以上的孔。
1 JB/T12889.2—2016
3.6
孔密度celldensity 对金属蜂窝载体结构端面，除去最外周一层和卷制孔周边一层，单位面积的孔个数。
4结构与规格表达方式
4.1端面形状
载体端面形状主要有图1所示的几种类型。
a)圆形
c)）跑道形
d)方形
b)椭圆形
图1 载体端面形状
4.2内芯分布形式
载体内芯的分布主要有图2所示的几种形式。
a)端距型
b)平头型
c)中空型
图2载体内芯分布形式
4.3内芯结构形式
载体内芯的结构主要有图3所示的几种形式。
b)双S型
a)同心圆型
图3载体内芯结构形式
4.4内芯蜂窝形状
载体内芯的蜂窝形状主要有图4所示的几种类型。
c)梯形
d)带紊流结构
a)正弦波形
b)三角波形
图4载体内芯蜂窝形状
2
