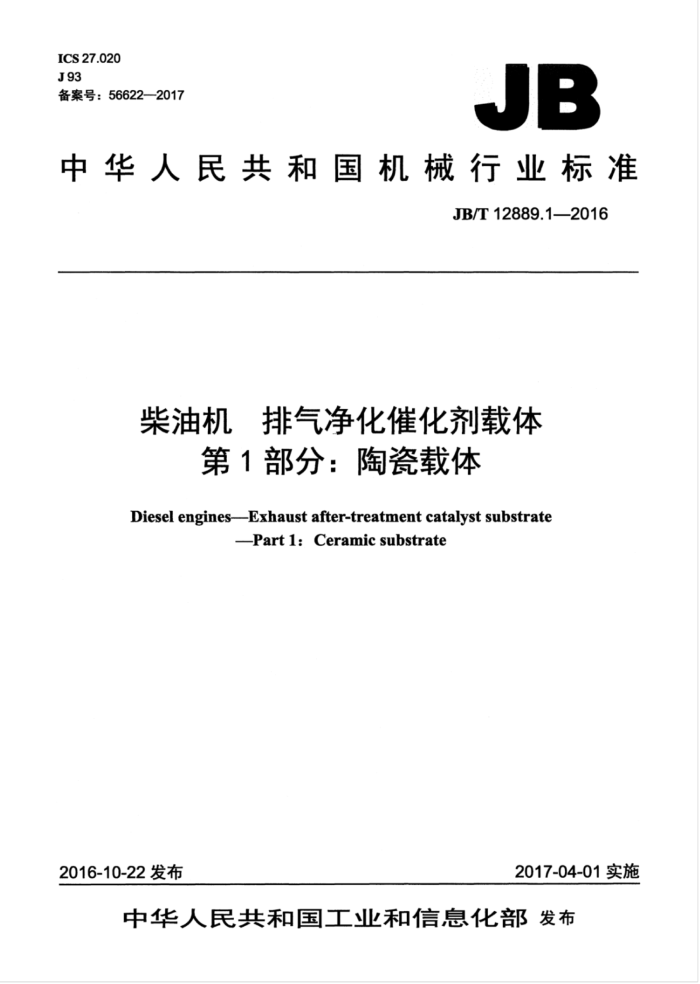

ICS 27.020 J93 备案号：56622—2017
JB
中华人民共和国机械行业标准
JB/T12889.1—2016
柴油机 排气净化催化剂载体
第1部分：陶瓷载体
Diesel engines-Exhaust after-treatment catalyst substrate
-Part l: Ceramic substrate
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12889.1-2016
目次
前言 /
III
范围 2 规范性引用文件 3术语和定义 4 技术要求。
4.1 常规规格 4.2 外形尺寸. 4.3 外观质量。 4.4＇化学特性 4.5 机械物理性能. 4.6涂覆性能. 5检测和试验方法 5.1 尺寸偏差和外观质量。 5.2 化学特性 5.3机械物理性能的检测 5.4涂覆性能的检测. 6检验规则. 6.1检验分类. 6.2 出厂检验. 6.3 抽样检验。 6.4 型式检验。 6.5 检验项目。 6.6抽样方案及评定规则 7标志、包装、运输和存 7.1标志、包装 7.2运输 7.3贮存 7.4 质量说明书附录A（规范性附录） 抗热震性试验方法 A..1试样. A.2推荐仪器、设备. A.3·试验方法及检验标准
000000000
0000000000000
0000000
6
8 8
图1外观质量示意图
表1常规规格表2外形尺寸表3外观缺损评判标准
一 JB/T12889.12016
表4化学特性表机械物理性能表6涂覆性能. 表7 检验项目
4
4
##06
00
II JB/T12889.12016
前言
JB/T12889《柴油机排气净化催化剂载体》分为两个部分：
第1部分：陶瓷载体；第2部分：金属载体。
本部分为JB/T12889的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：安徽中鼎美达环保科技有限公司上海内燃机研究所、凯龙高科技股份有限公司、
凯龙蓝烽新材料科技有限公司、江苏省宜兴非金属化工机械厂有限公司、吉安市吉泰环保节能材料有限公司、无锡威孚环保催化剂有限公司、上海汽车集团股份有限公司商用车技术中心、广西玉柴机器股份有限公司、四川中自尾气净化有限公司、昆明贵研催化剂有限责任公司。
本部分主要起草人：陈桂香、郭华、林超超、计维斌、藏志成、贾莉伟、钱炳华、丁运刚、李少荣、 陶泽民、李云、赵闯、赵云昆、孙敏、朱增赞。
本部分为首次发布。
III JB/T12889.12016
柴油机排气净化催化剂载体
第1部分：陶瓷载体
1范围
JB/T12889的本部分规定了柴油机排气净化催化剂陶瓷载体（亦称蜂窝陶瓷）的术语和定义、技术要求、检测和试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于柴油机排气净化催化剂陶瓷载体，其他用途的陶瓷载体也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1964多孔陶瓷压缩强度试验方法 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3810.3一2016陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的
测定
GB/T59892008耐火材料荷重软化温度试验方法示差升温法 GB/T163991996粘土化学分析方法 GB/T16535精细陶瓷线热膨胀系数试验方法顶杆法 GB/T21650.1压汞法和气体吸附法测定固体材料孔径分布和孔隙度第1部分：压汞法 GB/T259942010蜂窝陶瓷 JY/T0091996转靶多晶体X射线衍射方法通则
3术语和定义
GB/T25994一2010界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB/T259942010中的一些术语和定义。 3.1
陶瓷载体 ceramic substrate 由多种不同的原材料通过配比、混合、成型、烧结合成得到的蜂窝状陶瓷，作为后处理装置中催化
物质的承载体。 3.2
孔密度cellnumber 蜂窝陶瓷每单位横截面积上分布的孔个数，单位为孔数/C25.4mm×25.4mm）。
3.3
A轴方向Aaxis 蜂窝陶瓷平行于孔道的方向［GB/T259942010，定义3.3］
1 JB/T12889.1—2016
3.4
B轴方向Baxis 蜂窝陶瓷垂直于孔道的方向且平行于孔壁方向。 ［GB/T25994—2010，定义3.4]
3.5
C轴方向Caxis 蜂窝陶瓷垂直于孔道的方向且与孔壁成45°角的方向。 ［GB/T25994—2010定义3.5］
3.6
边缘缺损edgedefects 陶瓷载体在侧面发生碎裂，延伸到端面并向径向延伸。
3.7
侧面缺损.sidedefects 陶瓷载体在侧面存在裂纹、孔洞或者碎裂形成凹痕但不延伸到端面。
3.8
端面缺损facedefects 陶瓷载体在端面发生碎裂，形成凹痕。
3.9
网格缺损 cell defects 陶瓷载体在端面的网格壁缺少、膨胀、扭曲或者变形。
3.10
网格堵塞 cell blockages 自然光不能通过网格。
3.11
端面裂纹 end surface cracks 陶瓷载体在端面产生的裂纹。
3.12
表皮缺损 skin defects 陶瓷载体在侧面存在的微小裂纹、孔洞以及破裂，且深度延伸到载体内部1个网格，长度超过5mm。
4技术要求
4.1常规规格
常规规格见表1。特殊规格和形状的产品可由供需双方协商。
表1常规规格
常规规格 210.0
项目直径 mm 高度 mm
241.3
143.8
190.5
266.7
330.2
76.2~152.4
孔密度 ［孔数/（25.4mm×25.4mm）】
300
400
壁厚mm
0.10~0.20
2
