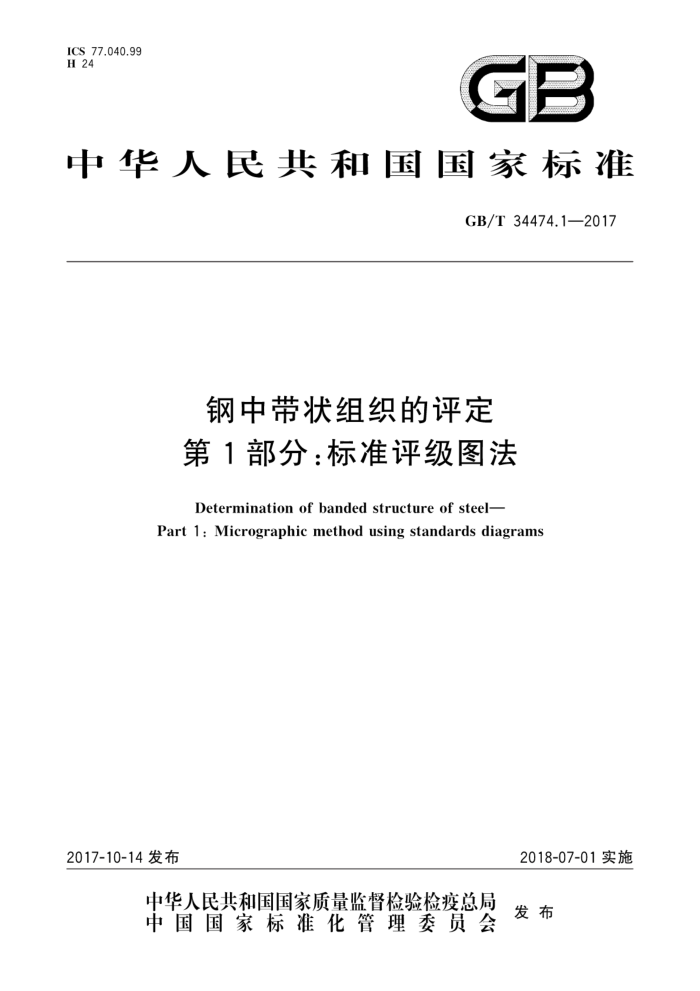

ICS 77.040.99 H 24
GB
中华人民共和国国家标准
GB/T34474.1—2017
钢中带状组织的评定第1部分：标准评级图法
Determination of banded structure of steel-
Part 1: Micrographic method using standards diagrams
2018-07-01实施
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 34474.1—2017
目 次
前言引言
m
范围规范性引用文件术语和定义概述与应用取样试样制备评定方法 7.1 观察法 7.2 比较法 7.3 标准评级图谱 8试验报告附录A（规范性附录） 标准评级图
2
3
6 GB/T 34474.1—2017
前言
GB/T34474《钢中带状组织的评定》拟分为若干部分。本部分为GB/T34474的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会（SAC/TC183）归口。 本部分起草单位：抚顺特殊钢股份有限公司、冶金工业信息标准研究院、大冶特殊钢股份有限公司、
首钢总公司、中国科学院金属研究所、天津钢铁集团有限公司。
本部分主要起草人：程丽杰、栾燕、谷强、翰新华、盖秀颖、卢必红、张龙
= GB/T 34474.1—2017
引言
GB/T34474的本部分是以亚共析钢的铁素体带的几何分布为基础，不严格规定第二类组织带的组成。
本部分用于测定亚共析钢接近平衡状态的铁素体和珠光体的带状组织，也用于铁素体和其他非平衡组织的带状组织评定。
V GB/T34474.1—2017
钢中带状组织的评定第1部分：标准评级图法
1范围
GB/T34474的本部分规定了使用比较法进行亚共析钢带状组织（包含铁素体带及第二类组织带）的评定方法
本部分适用于经塑性变形的亚共析钢带状组织的评定，但不适用于过共析钢中碳化物带状的评定。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 13298 金属显微组织检验方法 GB/T 30067 金相学术语
3术语和定义
GB/T30067界定的以及下列术语和定义适用于本文件。
3.1
带状组织 banded structure 钢塑性加工过程，显微偏析区的形变伸长，最终形成的与加工方向平行的显微组织交替带。 注：这里是指铁素体和第二类组织带。
3.2
第二类组织带 class Istructurebanding 除铁素体外的其他组织，包括珠光体、贝氏体及其他非平衡组织，单一或者混和在一起所组成的带。 注：在评定时，它们作为一种组织类别整体参与评级，
3.3
连续带 continuousbanding 在一个视场中，出现同一类组织带，晶粒之间只有晶界相隔，不存在其他类组织。
4概述与应用
4.1本部分基于组织形貌来描述带状组织偏聚程度。 4.2发生在钢凝固时的偏析，在随后的变形时形成规律性排列，固态相变受微观偏析所影响，可能导致产生交替排列的显微带状组织。这种方法描述了显微带状组织形貌沿变形方向拉长程度的差异 4.3凝固的选分结晶所形成的显微偏析区是造成带状组织分布的根本原因，显微偏析区在随后的变形过程伸长形成平行于变形方向的层状结构。其他因素也可能影响带状组织的形成，例如热加工的加热温度和终锻温度，冷加工或者热加工的形变率。淬透性和冷却速度决定了相变分解，显微组织的生成，其中最终相变的冷却速度对带状组织的显示程度影响最大。
1 GB/T 34474.1—2017
4.47 带状组织会影响力学性能的各向均匀性 4.5不 检测所获得的结果可以用于依据供需双方达成的技术协议进行产品检验，或者比较不同制造工艺或者工艺变化，或者为组织-性能-应用研究提供数据。 4.6同一试样经过不同的热处理，带状组织级别会有差异，应标明试样检验状态。 4.7本部分采用将所观察的视场与本部分图谱进行对比评级，标准评级图片的放大倍数为100×，标准视场直径为80mm。 4.8附录A给出了A～E五个系列的评级图谱。每个系列图片的级别从0级到5级，这些级别随着铁素体带的数量、贯穿视场的程度、连续性和宽度增加而递增。具体划分界限见7.3。
注：当组织中出现较多的非平衡组织时，不充分反映合金元素的偏析。建议在使用标准评级图片时，控制非平衡组
织含量，一般要求贝氏体含量不大于30%。
5取样
5.1一般情况下，试样应在交货状态的产品上截取，试样的检验面积约为200mm（20mm×10mm）。 取样方法和取样数量按产品标准或技术条件规定。 5.2如产品标准没有规定，取样方法如下：
直径或边长或者厚度小于25mm的钢材，检验面为通过钢材轴心或者宽度1/4处的整个纵截面，见图1；
a)
b) 直径或边长大于25mm小于或等于40mm的钢材，检验面为从中心到边缘的整个纵截面，见
图2; c) 直径或边长大于40mm的钢材，检验面为外表面到中心的中间部分的纵向试样，见图3： d) 厚度小于或等于25mm的扁平材，检验面位于宽度1/4处的全厚度截面，见图4； e) 厚度大于25mm小于或等于50mm的扁平材，检验面为位于宽度1/4处，从中心到表面1/2
厚度的纵截面，见图5； f) 厚度大于50mm的扁平材，检验面为位于宽度1/4处，从中心到表面1/4厚度的纵截面，见
图6； g) 厚度大于80mm的扁平材，检验面为位于宽度1/4处，从中心到表面20mm厚度的纵截面。
图1直径或者边长≤25mm的钢棒
