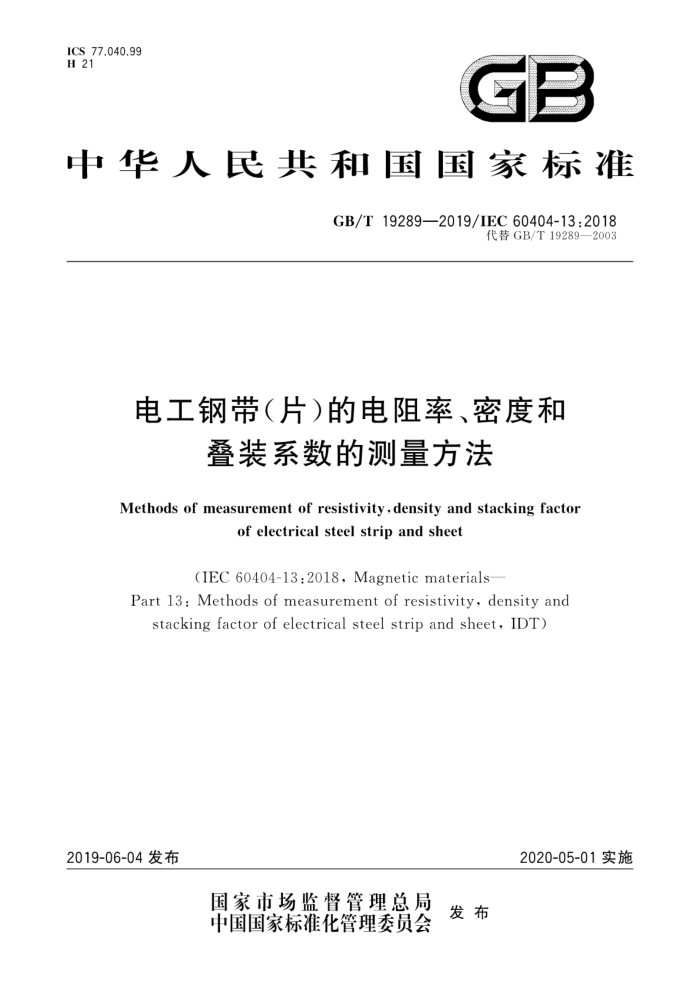

中华人民共和国国家标准
GB/T19289—2019/IEC60404-13:2018
代替GB/T19289—2003
电工钢带（片)的电阻率、密度和
叠装系数的测量方法
Methods of measurement of resistivity,density and stacking factor
of electrical steel strip and sheet
(IEC60404-13:2018,Magneticmaterials
Part 13: Methods of measurement of resistivity, density and
stacking factor of electrical steel strip and sheet, IDT)
2020-05-01实施
2019-06-04发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T19289—2019/IEC60404-13:2018
目 次
前言范围规范性引用文件
I
2
术语和定义电阻率的测定 4.1 总则 4.2 测量原理 4.3 试样 4.4 测量装置 4.5 测量程序 4.6 再现性 4.7 检测报告 5 密度的测定 5.1 总则 5.2 基于电阻测量的方法（方法D1) 5.3 气体比重瓶法方法D2）. 5.4 检测报告叠装系数
3
4
6
6.1 总则 6.2 试样 6.3 测量程序 6.4 再现性 6.5 检测报告附录A（资料性附录） -种用矩形试样片测量电阻率装置的实例（方法R2）附录B（资料性附录） 采用气体比重瓶法（方法D2）测定密度的实例附录C（资料性附录） 根据硅和铝含量计算密度（方法D4) 参考文献
10
10
11
12
15 16 GB/T19289—2019/IEC60404-13:2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T19289一2003《电工钢片（带）的密度、电阻率和叠装系数的测量方法》。与
GB/T19289一2003相比，主要变化如下：
引入气体比重瓶法，并引用了液体浸没法和基于试样化学成分的理论计算法（见5.3）；原标准正文中的用矩形试样测定电阻率装置的实例在资料性附录A中表述（见附录A，2003 年版的3.4.3）；增加了资料性附录B，描述了气体比重瓶法测定密度的实例（见附录B)；增加了资料性附录C，描述了利用硅、铝元素含量计算密度的方法（见附录C）。
一
本标准使用翻译法等同采用IEC60404-13：2018《磁性材料第13部分：电工钢带（片）的电阻率、 密度和叠装系数的测量方法》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T1033.3一2010塑料非泡沫塑料密度的测定第3部分：气体比重瓶法（ISO1183-3： 1999,IDT) GB/T2900.60—2002电工术语电磁学［eqvIEC60050（121）：1998 GB/T3655一2008用爱泼斯坦方圈测量电工钢片（带）磁性能的方法（IEC60404-2：1996， IDT) GB/T9637—2001 电工术语 磁性材料与元件eqvIEC60050（221）：1990 —GB/T13789一2008用单片测试仪测量电工钢片（带）磁性能的方法（IEC60404-3：2002，
IDT) 本标准做了下列编辑性修改：
修改了标准名称。 本标准由中国钢铁工业协会提出。 本标准由全国钢铁标准化技术委员会（SAC/TC183)归口。 本标准起草单位：宝山钢铁股份有限公司、长沙天恒测控技术有限公司、绍兴市上虞宏兴机械仪器
制造有限公司、冶金工业信息标准研究院。
本标准主要起草人：唐灵、周新华、沈杰、张关来、周星、王玉婕、邹学良、张萍、刘宝石本标准所代替标准的历次版本发布情况为：
GB/T2522—1988; GB/T3655—1992; GB/T19289—2003。
= GB/T19289—2019/IEC60404-13:2018
电工钢带（片）的电阻率、密度和
叠装系数的测量方法
1范围
本标准规定了取向和无取向电工钢带（片）的电阻率、密度和叠装系数的测定方法。这些物理参数是材料物理性能的表征。其中，密度是测定磁极化强度、电阻率和叠装系数时需要的条件参数
由于这些性能参数与温度相关，除非另有规定，测量将在室温23℃土5℃进行
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO1183-3塑料非泡沫塑料的密度的测定方法第3部分：气体比重瓶法（Plastics一Methods for determining the density of non-cellular plasticsPart 3: Gas pyknometer method)
IEC60050-121国际电工术语第121部分：电磁学（Internationalelectrotechnicalvocabulary Part12l:Electromagnetism)
IEC60050-221国际电工术语第221部分：磁性材料与元件（Internationalelectrotechnicalvo cabulary—Part221:Magneticmaterialsand components)
IEC60404-2磁性材料第2部分：用爱泼斯坦方圈法测量电工钢带（片）磁性能的方法 (Magnetic materials-Part 2: Methods of measurement of the magnetic properties of electrical steel strip and sheet by means of an Epstein frame)
IEC60404-3磁性材料第3部分：单片电工钢带（片）磁性能测量方法（Magneticmaterials- Part 3: Methods of measurement of the magnetic properties of electrical steel strip and sheet by means of a single sheet tester)
3术语和定义
IEC60050-121、IEC60050-221和ISO1183-3界定的术语和定义适用于本文件。
4电阻率的测定
4.1总则
本章描述了两种电阻率的测量方法；方法R1采用爱泼斯坦方圈试样，方法R2采用矩形试样。 注：方法R2源于范德堡（van-der-Pauw)法（VDP法）}，该方法以二维空间保角映射理论为基础。对于任意形状厚
度均匀的物体，电阻率的测定可先通过四端接触法得到电压与电流的比值，再由确切的数学公式计算得到。当试样和触点位置的对称性很好时，公式可简化。方法R2尤其适用于矩形试样。
电阻率β的测量方法是基于对试样几何尺寸（厚度）的测量，适用于所有类型材料的试样。但是当该方法进一步用于密度㎡测定时（见5.2），适用范围仅限于5.1中规定的材料。
1 GB/T19289—2019/IEC60404-13:2018
4.2测量原理 4.2.1用爱泼斯坦方圈试样测p的方法（方法R1)
用爱泼斯坦方圈试样测定电阻的电路连接方式如图1所示。电接触点A和B应分别排布在试样
的两条短边上，使电流沿试样长度方向均匀流过试样。另两个间距为1。的电接触点C和D应排布在试样一条长边上且位于触点A和B之间用于测定试样长度1。上的电压。由于电接触点是与试样的剪切边接触，因此无需去除试样表面的氧化层或绝缘涂层，
试样
电源
说明： A,B, C,D 电接触点； Ai
I AB 通过A和B的电流； S
直流电流表；直流电压表： C和D之间的距离；
反向电流开关；
Vi le
Uep C和D之间的电压。
图1爱泼斯坦方圈试样电阻测量电路图（方法R1)
当电流均匀流过爱泼斯坦方圈试样时，则长度1。上的材料电阻R可由式（1)计算：
R : TAB Uep
·(1 )
式中： R Ucp 触点C和D之间的电压，单位为伏特（V)； I AB 触点A和B之间的电流，单位为安培（A）。 电阻率β可根据式（2)计算：
试样上触点C和D之间长度I。的材料电阻，单位为欧姆（Q)；
Rbd p l.
(2)
式中： 0
试样材料的电阻率，单位为欧姆米（Q·m）；试样的宽度，单位为米（m）；无绝缘层的试样的厚度，单位为米（m）；触点C和D之间的距离，单位为米（m）。
A
d .
4.2.2用矩形试样测定的方法（方法R2）及用于爱泼斯坦方圈试样的补充要求
用于测定正方形或矩形试样电阻的电路连接方式如图2所示。四个电接触点A、B、C和D应分别对称排布在试样每条边的中心。触点与试样的接触面积应尽可能小。当有电流流过触点A和B，应测 2
