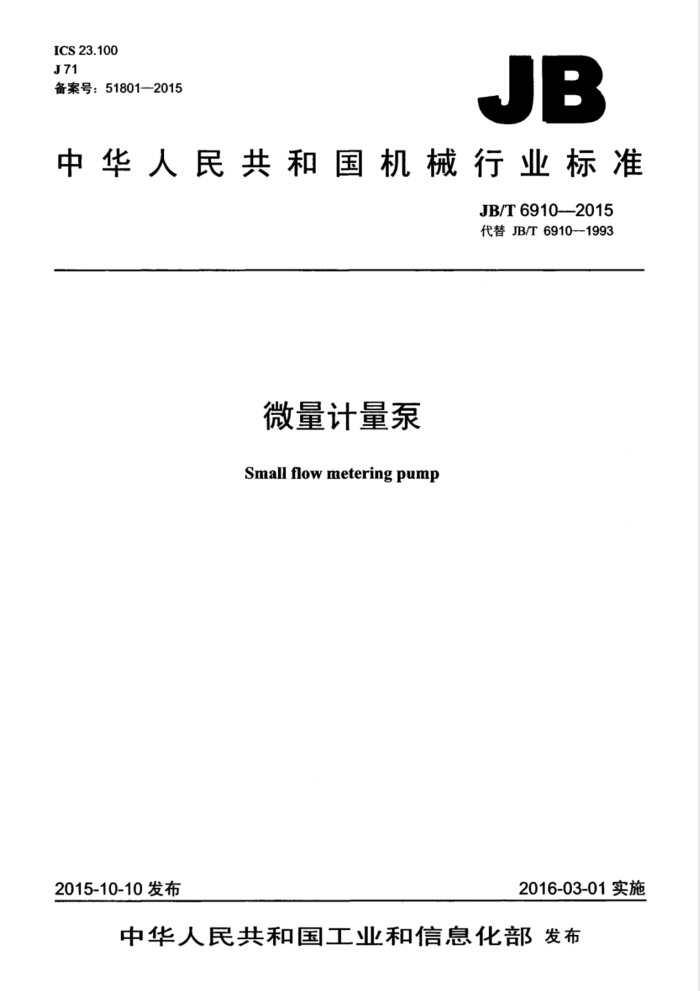

ICS 23.100 J71 备案号：51801—2015
JB
中华人民共和国机械行业标准
JB/T6910-2015 代替JB/T6910—1993
微量计量泵 Small flow metering pump
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准微量计量泵 JB/T6910—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·32千字 2016年4月第1版第1次印刷
定价：18.00元
*
书号：15111·13425 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T6910—2015
目 次
前言 1范围 2规范性引用文件 3型式与基本参数 4技术要求.. 5试验方法， 6检验规则， 7标志、包装和贮存，附录A（资料性附录） 基本参数表，附录B（资料性附录） 试验系统原理图
11
图B.1 入口质量法测流量的试验系统原理图图B.2 入口容积法测流量的试验系统原理图图B.3 出口质量法测流量的试验系统原理图图B.4 出口容积法测流量的试验系统原理图
11
.11 12 12
表1微量计量泵型式表2 柱塞直径推荐值表3 微量柱塞计量泵的精度要求，表4微量隔膜计量泵的精度要求表5微量平流计量泵的精度要求，表6柱塞式微量电磁计量泵的精度要求表7 隔膜式微量电磁计量泵的精度要求表8 液压腔内安全阀的开启压力表9 试验项目及检验类型.. 表A.1 微量柱塞计量泵的基本参数表A.2 微量隔膜计量泵基本参数... 表A.3 微量平流计量泵的基本参数表A.4 柱塞式微量电磁计量泵的基本参数表A.5 隔膜式微量电磁计量泵的基本参数
4
t
2
S
C
1 JB/T6910-2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6910一1993《微量计量泵》，与JB/T6910一1993相比主要技术变化如下：
增加了隔膜式微量电磁计量泵型式代号（见表1，1993年版的表1)；一简化了数据处理条款（见5.4，1993年版的5.8）； —增加了检验项目（见6.4）。 本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211）归口。 本标准起草单位：合肥通用机械研究院、合肥通用环境控制技术有限责任公司、庐江县新宏高压往
复泵阀厂。
本标准主要起草人：刘海山、刘广兵、韩彩红、左胜红、庞雷、文宏刚。 本标准所代替标准的历次版本发布情况为：
-JB/T6910—1993。
II JB/T6910—2015
示例1：额定流量130mL/h，额定排出压力3.2MPa，配带防爆电动机的微量平流计量泵的型号为：WJP130/3.2B。 示例2：额定流量160mL/h，额定排出压力2.5MPa，配带防爆电动机的微量隔膜计量泵的型号为：WJM160/2.5B。 示例3：额定流量130mL/h，额定排出压力3.2MPa，配带防爆电动机的微量柱塞计量泵的型号为：WJ130/3.2B。
3.2.2电磁力驱动微量计量泵型号表示方法如下：
口口／口 口
M表示液力端为隔膜式，液力端为柱塞式不表示额定排出压力，单位为兆帕（MPa）额定流量，单位为毫升每小时（mL/h）微量计量泵型式代号
示例1：额定流量500mL/h，额定排出压力0.8MPa的隔膜式微量电磁计量泵的型号为：WJCM500/0.8。 示例2：额定流量250mL/h，额定排出压力1MPa的柱塞式微量电磁计量泵的型号为：WJC250/1。
3.3基本参数（单联） 3.3.1微量柱塞计量泵的基本参数选取范围：压力小于70.0MPa，流量小于5000mL/h，功率不设限制。对于功率不大于90W的，基本参数选取范围可参见表A.1。 3.3.2微量隔膜计量泵的基本参数选取范围：压力小于70.0MPa，流量小于5000mL/h，功率不设限制。对于功率不大于90W的，基本参数选取范围可参见表A.2。 3.3.3微量平流计量泵的基本参数选取范围：压力小于70.0MPa，流量小于5000mL/h，功率不设限制。对于压力为40.0MPa以内的，基本参数选取范围可参见表A.3。 3.3.4柱塞式微量电磁计量泵的基本参数选取范围：压力小于2.0MPa，流量小于5000mL/h，功率不设限制。对于压力为1.0MPa以内的，基本参数选取范围可参见表A.4。 3.3.5隔膜式微量电磁计量泵的基本参数选取范围：压力小于2.0MPa，流量小于5000mL/h，功率不设限制。对于压力为1.0MPa以内的，基本参数选取范围可参见表A.5。 3.4多联机构
多联机构可参见表A.1、表A.2规定的参数任意结合。多联结合时，施加于蜗杆轴的最大扭矩不应超过第一联蜗杆轴的承受能力。 3.5柱塞直径
微量计量泵的柱塞直径按表2内的数字选取。
表2柱塞直径推荐值
单位为毫米
2.5 16.0
1.2 8.0
1.6 10.0
2.0 12.0
3.2 20.0
4.0 25.0
5.0 32.0
6.0 40.0
柱塞直径
2 JB/T69102015
4 技术要求
4.1 一般要求 4.1.1 微量计量泵应按经过规定程序批准的图样和技术文件制造。 4.1.2 微量计量泵在额定条件下实际流量值应不低于泵的额定流量值。 4.1.3 微量计量泵应保证在0%100%相对行程长度下和允许调节范围内可靠运行。 4.1.4 微量平流计量泵的压力脉动率应不超出土3%。 4.1.5 阀球与阀座的配合面应符合GB/T7782的要求。 4.1.6 微量计量泵承受压力的零部件应进行水压试验，试验方法按JB/T9090的规定。 4.1.7 用行程长度调节的微量计量泵，其调节手轮刻度或指示流量按钮的刻度与柱塞行程长度应做对零（或100%）调整或测量。行程长度的零点误差应不超过最大行程长度的0.2%。 4.1.8 调节手轮刻度的精度或调节流量的指示精度应高于土0.1%的指示精度。 4.1.9 成套供应的微量计量泵应包括：
a) 微量计量泵和电动机或电气控制器； b) 管道与微量计量泵进、出口的连接件； c）安装维修必须的专用工具； d）随机备件（柱塞、柱塞衬套各1件，填料或隔膜1套，阀球2个，进、出口阀座各1个）。
4.2 计量精度的要求 4.2.1 微量柱塞计量泵的精度应满足表3的要求。
表3 微量柱塞计量泵的精度要求
额定流量 mL/h 0~130 >130~5000
计量精度
% ±3 ±2
4.2.2 微量隔膜计量泵的精度应满足表4的要求。
表4微量隔膜计量泵的精度要求
额定流量 mL/h 0~1000 >1000~5000
计量精度
% ±3 ±2
4.2.3 微量平流计量泵的精度应满足表5的要求。
表5 5微量平流计量泵的精度要求
额定流量 mL/h 0~320 >320~5000
计量精度
% ±2 ±1
4.2.4柱塞式微量电磁计量泵的精度应满足表6的要求。
3 JB/T6910—2015
表6 6柱塞式微量电磁计量泵的精度要求
计量精度%
额定流量mL/h
±10 ±6
0~400 >400~5000
4.2.5 隔膜式微量电磁计量泵的精度要求应满足表7的要求。
表7 隔膜式微量电磁计量泵的精度要求
额定流量mL/h
计量精度%
0~400 >400~5000
±12 ±8
4.3安全阀和补油阀
液压隔膜式微量计量泵液压腔内安全阀的动作应灵敏、可靠，其开启压力按表8的规定，排出压力为1.05～1.15倍开启压力，回座压力应不低于80%的开启压力，如液压腔内安全阀不能保证排放，应加管路安全阀。微量计量泵液压腔内自动补油阀应在不低于-80kPa的相对真空度下动作，动作应灵敏、 可靠。
表8液压腔内安全阀的开启压力 0.1~1.0
单位为兆帕
泵额定排出压力Par 安全阀开启压力
1.3~4.0 1.3Par
5.0~8.0 1.2Pdr
Pa+0.3
5 试验方法
5.1 试验条件 5.1.1 试验一般采用开式系统，管路应干净、无锈蚀。 5.1.2 系统用管件、阀门的通径应不小于泵进、出口管径。 5.1.3 系统高压段应设置安全阀。 5.1.4 试验介质应为常温清水、透平油或实际介质。 5.1.5试验系统原理图参见附录B。 5.1.6测量的不确定度按GB/T7784的规定计算。 5.2 2试验项目 5.2.1运转试验
运转试验按GB/T7782的规定进行 5.2.2性能试验
性能试验按GB/T7782的规定进行。 5.3参数测量及仪表 5.3.1流量测量方法 5.3.1.1测量方法可采用质量法或容积法。采用质量法时，衡器量程的测量时间应不少于1min，衡器 4
